产品简介
【自我介绍】
我是一款树莓派电源控制板，内置Arduino单片机和RTC时钟，能够智能、低功耗地管理你的树莓派电源、让你的树莓派更省电、更安全地运行。
【锂电池使用注意事项】
-
锂聚合物和锂离子电池很不稳定。如果充电或使用不当，可能会导致火灾，人身伤害和财产损失
-
对电池组充电和放电时，电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
-
请勿使用旧电池，或混用旧电池和新电池，避免其他品牌的电池
-
如需另购锂电池产品，须确保电池参数与锂电池扩展板兼容，推荐选择正规的电池厂家，并需要自行老化测试确保锂电池能够稳定安全工作
-
锂电池具有循环寿命，请在达到使用寿命或在使用两年时（以先到者为准），用新电池更换旧电池
-
请妥善放置电池类产品，远离易燃易爆类物品，远离儿童，避免因保管不慎，引发安全事故
【我主要做什么】
你还在为树莓派电池续航时间短而烦恼？或想实现树莓派自动开关机？那么，找我就对了，我就是为它量身定做的。
我能让树莓派在你需要的时间段开机运行，其他时间关机，节省电量。
我能实时监控树莓派工作电压与电流状态，你可根据工作状态设置我自动关机。
我还自带电源键，使用我一键开机、一键关机(软件触发树莓派安全关机)，还能避免插拔电源带来的数据丢失。
【我的特点】
-
基于Raspberry Pi 40PIN GPIO接口设计，适用于Raspberry Pi系列主板
-
板载ATmega328P单片机，支持Arduino编程
-
板载PCF8523 RTC时钟芯片，可提供精准的RTC时间
-
板载CP2102串口芯片，可用于串口通信或给ATmega328P下载程序
-
板载自定义按键，可用于树莓派开机、安全关机或自定义其他功能
-
板载电源防反接、防电流倒灌等保护电路，工作稳定更安全
-
板载电压和电流检测电路，可实时检测树莓派工作电压及电流
-
提供完善的配套资料手册
【我的参数】
-
主控芯片：ATmega328P-AU
-
通信接口：UART + GPIO
-
通信波特率：默认115200bps (可程序设置其他波特率)
-
供电方式：USB接口 或 PH2.0接口
-
USB接口电压：5V
-
PH2.0接口电压：DC 7~28V (稳压电源或锂电池)
-
内置电路：电源防反接、防倒灌电流、电流检测、电压检测
-

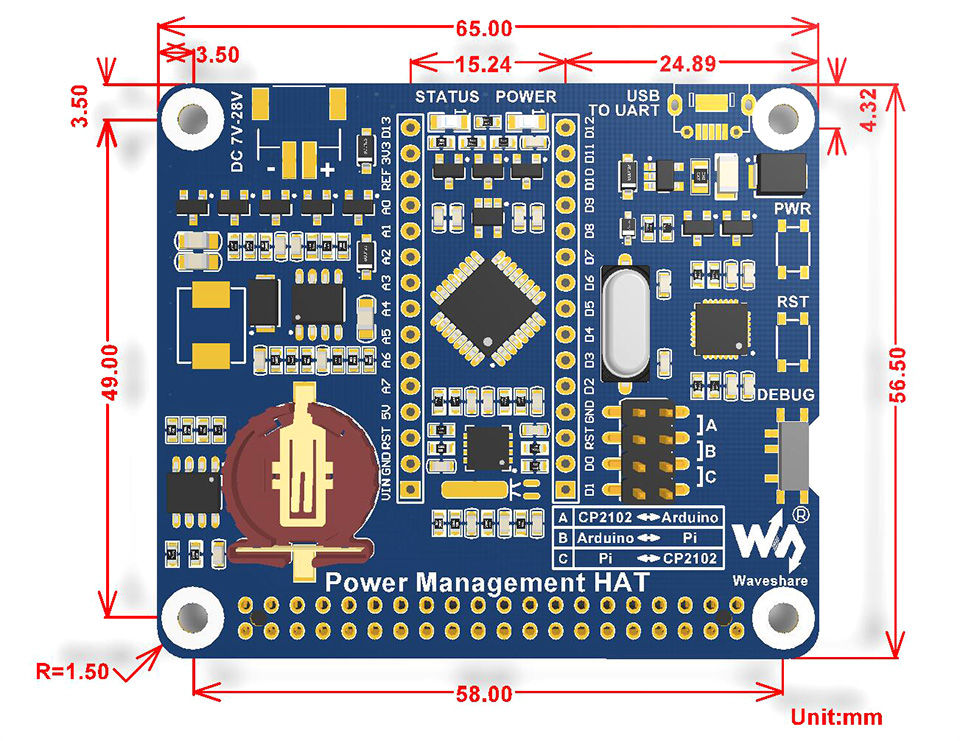

产品尺寸：56.5mm x 65mm
-
固定孔直径：3.0mm
资源简介
[ 芯片简介 ]
-
ATmega328P-AU主控芯片
-
MP1584电源芯片
-
PCF8523时钟芯片
-
CP2102串口芯片
-
CAT24C32
EEPROM存储芯片
[ 接口简介 ]
-
Raspberry Pi GPIO接口
方便接入Raspberry Pi
-
PH2.0接口
PH2.0端子，可用于接入7~28V的稳压电源或锂电池
-
USB TO UART
可用于供电或串口通信
|
[ 其他器件简介 ]
-
DEBUG开关
拨到DEBUG：电源将直接供给树莓派，不受Arduino控制
拨到另一端：电源由Arduino控制
-
PWR按键
可用于树莓派开关机或自定义软件功能
-
RST按键
Arduino复位按键
-
状态指示灯
-
供电指示灯
-
CR1220纽扣电池座
[ 跳线说明 ]
-
UART选择开关
A：USB转串口连接Arduino
B：Arduino控制树莓派
C：USB转串口访问树莓派
|
使用示例
注意：
本产品不包括示意图中的树莓派，如有需要，请另行购买。
