1.3寸Pico OLED显示屏模块64×128像素 I2C/SPI通信

四线SPI和I2C，自带2个按键，内置SH1107驱动芯片
价格
原价
型号
Pico-OLED-1.3
SKU
19376
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +

加入购物车 收藏商品

7天无理由退换

10.1寸DVI彩色 7寸DVI彩色 3.5寸触摸 2.8寸触摸 2.23寸黑白 2寸彩色 1.8寸彩色 1.44寸彩色 1.3寸黑白 1.3寸彩色 1.14寸彩色 0.96寸彩色
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

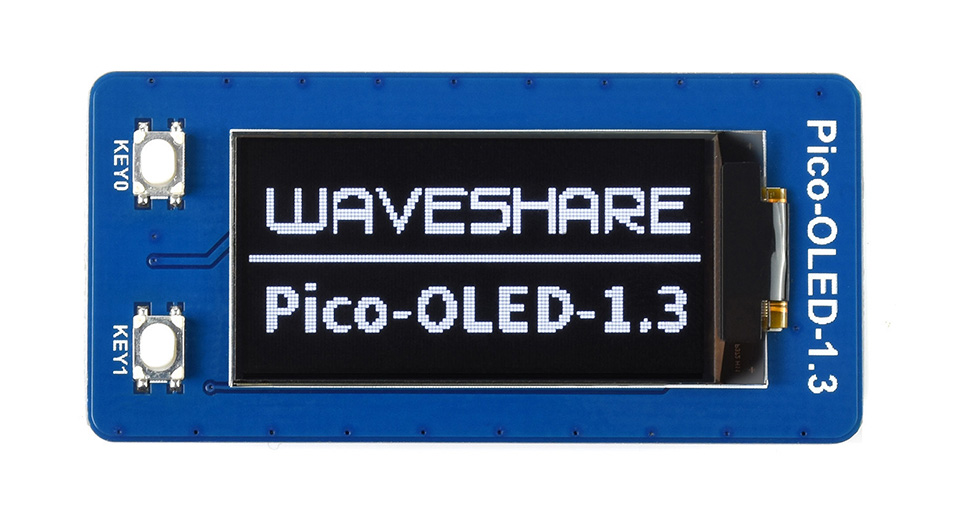

1.3 英寸 OLED Pico 扩展板

内置 SH1107 驱动芯片，使用 SPI、I2C 通信

提供 Raspberry Pi Pico C/C++ 和 MicroPython 例程资料

1.3 英寸pico电子墨水屏模块
  • 显示尺寸 1.3 英寸
  • 分辨率 64 × 128
  • 显示颜色 黑、白
  • 通信接口 SPI/I2C
  • 显示面板 面板
  • 驱动芯片 SH1107

产品特点

  • • 采用四线 SPI 和 I2C 两种接口，兼容性好，传输速度高
  • • 自带 2 个按键，方便扩展应用
  • • 板载 Raspberry Pi Pico 接口，适用于 Raspberry Pi Pico 系列主板
  • • 提供完善的配套资料手册 (Raspberry Pi Pico C/C++ 和 MicroPython 等示例程序)

产品参数

工作电压 3.3V 分辨率 64 × 128pixels
通信接口 4-wire SPI、I2C 显示尺寸 14.70 × 29.42mm
显示面板 OLED 像素大小 0.15 × 0.15mm
控制芯片 SH1107 产品尺寸 52.00 × 25.00mm

基于树莓派 Pico 接口设计

适用于 Raspberry Pi Pico 系列主板、焊接排母，可直接连接到 Pico
自带 2 个按键，方便扩展应用

1.3 英寸pico电子墨水屏模块基于树莓派 Pico 接口设计

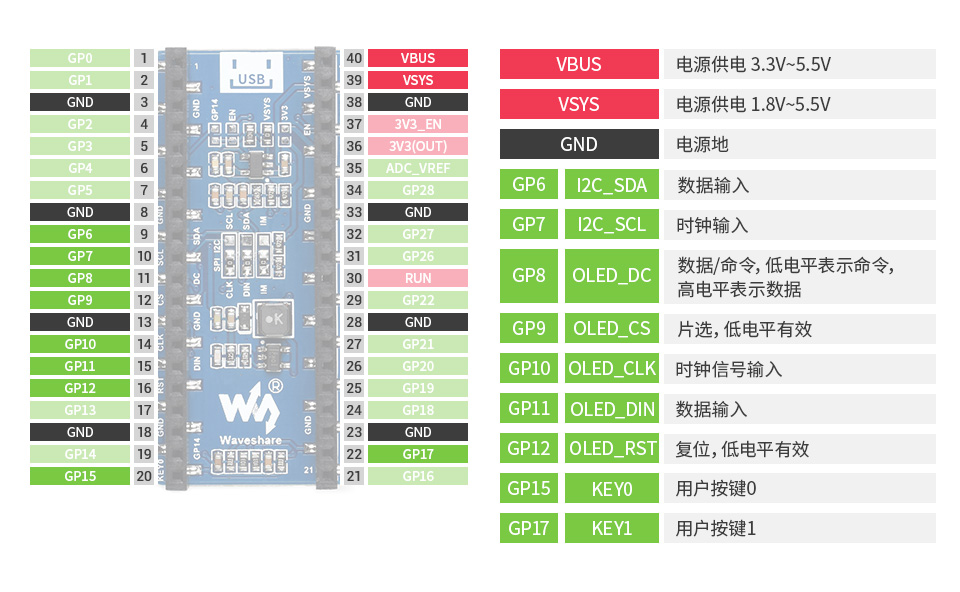

引脚排列介绍

1.3 英寸pico电子墨水屏模块引脚排列介绍

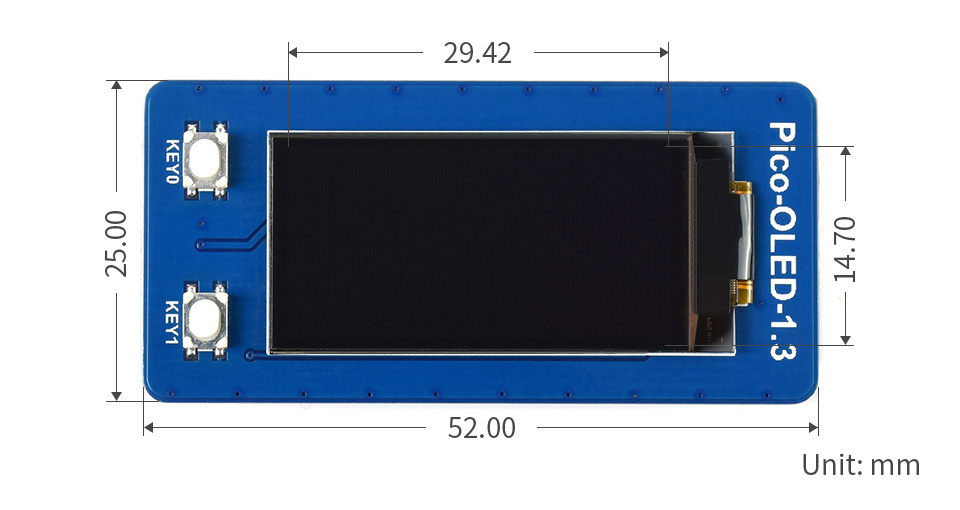

产品尺寸

5.83英寸电子墨水屏尺寸

Pico 教学视频

(更多视频，持续更新中……)

【微雪课堂】树莓派Pico系列教程1

【微雪课堂】树莓派Pico系列教程2

【微雪课堂】树莓派Pico系列教程3

【微雪课堂】树莓派Pico系列教程4

【微雪课堂】树莓派Pico系列教程5

【微雪课堂】树莓派Pico系列教程6

【微雪课堂】树莓派Pico系列教程7

【微雪课堂】树莓派Pico系列教程8

资料及服务

微雪资料及服务
  • 认准微雪正品
  • 专业技术支持
  • 丰富的资料教程
  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
（例程资料以链接中实际给出的为准）

资料路径：www.waveshare.net/wiki/Pico-OLED-1.3

配置清单

Pico-OLED-1.3 × 1

1.3 英寸pico电子墨水屏配置清单

保修服务


保修3个月



免费保修


保修期内，正常使用下产生的质量问题，比如出现色差、触摸不灵等。




收费保修


非正常使用情况下产生的质量问题，视损坏程度收取维修费。




特殊说明


显示屏和镜头属玻璃制品，请妥善存放和使用，若屏幕或镜头出现磨损或爆裂，无法保修。

售后服务



• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
