树莓派NFC扩展板 13.56MHz近场通信

采用PN532,支持I2C、SPI和UART三种接口 兼容STM32/Arduino等主控板
价格
原价
型号
PN532 NFC HAT
SKU
16958
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车
PN532-NFC-HAT树莓派NFC扩展板接入Raspberry Pi图示

树莓派NFC扩展板

专为树莓派设计的近场通信(NFC)扩展板

提供完善的配套资料手册
我是专为树莓派设计的近场通信(NFC)扩展板,采用PN532,支持I2C、SPI和UART三种接口,可用于13.56MHz的NFC通信。

我的特性


  • 板载Raspberry Pi 40pin GPIO接口,适用于Raspberry Pi系列主板
  • 板载PN532芯片,支持MIFARE/NTAG2xx等多种NFC/RFID卡片
  • 支持I2C、SPI和UART三种接口,可通过跳线帽和开关切换不同接口通信
  • 预留控制接口,方便接入STM32/Arduino等主控板
  • 提供完善的配套资料手册 (Raspberry Pi/Jetson Nano/Arduino/STM32
    等示例程序)

我的参数


工作电压 3.3V/5V 工作频段 13.56MHz
通信接口 I2C、SPI、UART(默认) 出厂通信波特率 115200 bps
工作模式 读写器模式,支持ISO/IEC 14443A / MIFARE机制
读写器模式,支持FeliCa机制
读写器模式,支持ISO/IEC 14443B机制
卡操作模式,支持ISO 14443A / MIFARE机制
卡操作模式,支持FeliCa机制
ISO/IEC18092,ECM340点对点

我主要做什么?


我基于主流的NFC芯片PN532设计,支持多种通信接口
可让你的树莓派轻松实现NFC功能

PN532-NFC-HAT树莓派NFC扩展板使用场景
近场通信(NFC)是一种短距离无线通信技术,允许电子设备之间进行非接触式点对点数据传输(在10cm内)交换数据,目前已广泛应用于门禁系统、公交卡和饭卡等移动支付系统。

专为树莓派设计


基于Raspberry Pi 40pin GPIO接口设计,适用于树莓派全系列主板

PN532-NFC-HAT树莓派NFC扩展板接入Raspberry Pi图示

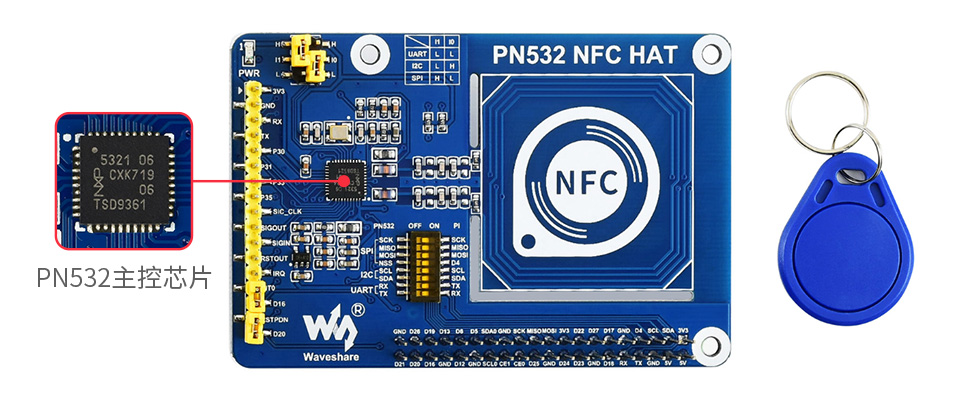

板载PN532芯片


支持MIFARE/NTAG2xx等多种NFC/RFID卡片

PN532-NFC-HAT树莓派NFC扩展板板载PN532芯片

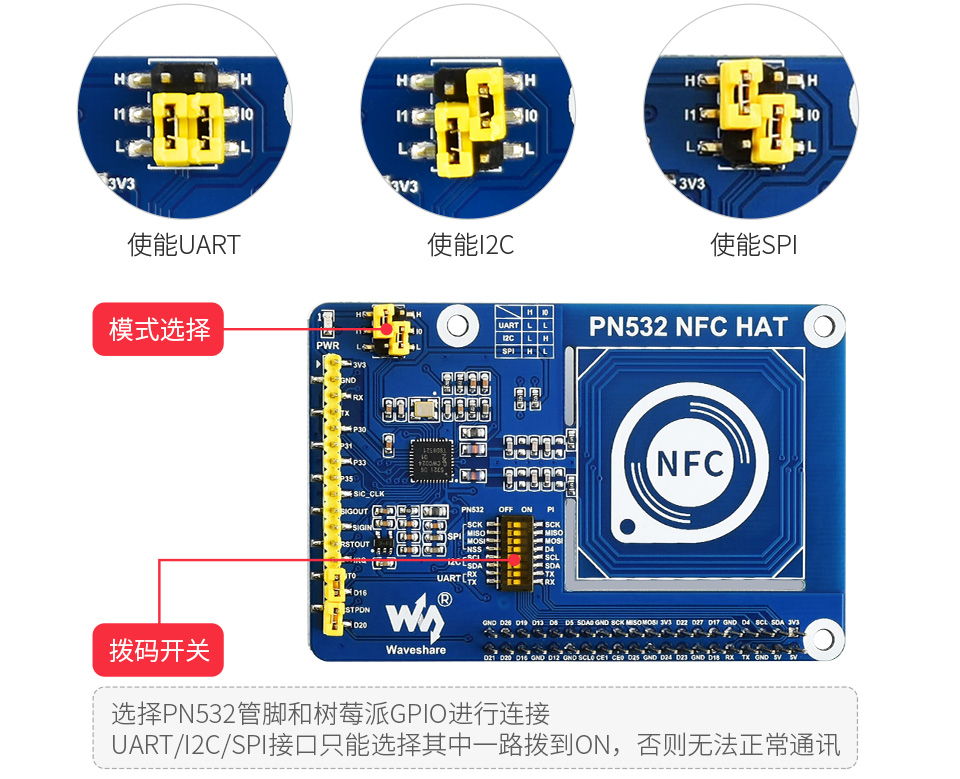

支持UART、I2C和SPI三种接口


可通过跳线帽和开关切换不同接口通信

PN532-NFC-HAT树莓派NFC扩展板支持的接口

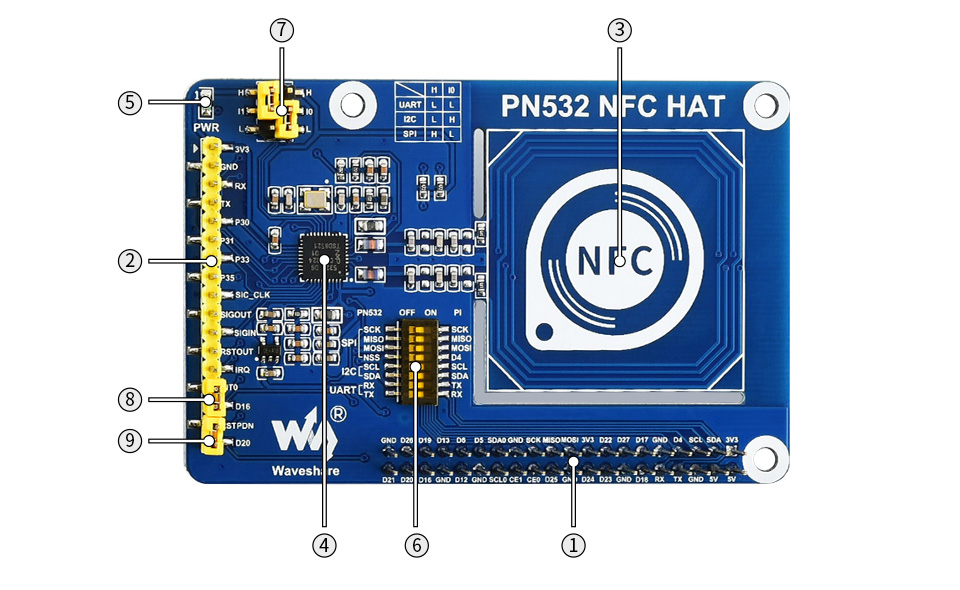

资源简介

PN532-NFC-HAT树莓派NFC扩展板资源简介

接口简介

  1. Raspberry Pi GPIO接口
    • 方便接入树莓派
  2. PN532控制接口
    • 方便接入STM32等主控板
  3. NFC感应线圈

器件简介

  1. PN532主控芯片
    • NFC芯片
  2. 电源指示灯

跳线说明

  1. 拨码开关
    • 选择PN532管脚和树莓派GPIO进行连接
    • UART/I2C/SPI接口不能同时连接到树莓派,否则无法正常通讯
  2. 模式选择
    • I0接L,I1接L:使能UART
    • I0接H,I1接L:使能I2C
    • I0接L,I1接H:使能SPI
  3. INT0跳线
    • 连接树莓派的D16管脚,作为响应信号
  4. RSTPDN跳线
    • 连接树莓派的D20管脚,作为复位信号

接口定义


PN532-NFC-HAT树莓派NFC扩展板接口定义

外形尺寸

PN532-NFC-HAT树莓派NFC扩展板尺寸

资料及服务

认准微雪正品
专业技术支持
丰富的资料教程


  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料



(例程资料以链接中实际给出的为准)


资料路径:www.waveshare.net/wiki/PN532_NFC_HAT

配置清单



  1. PN532 NFC HAT × 1

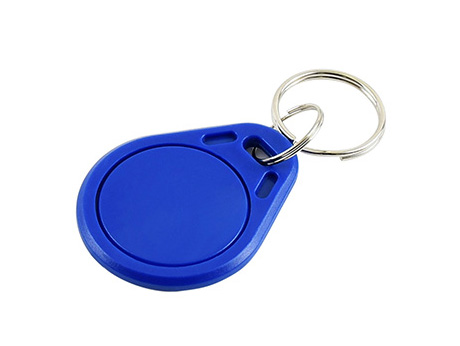

  2. Mifare Classic 1K 卡 × 1
注意:本产品不包括示意图中的树莓派主板,如有需要,请另行购买。
