PLCC32 TO DIP32 (A)

主要参数
型号 PLCC32 TO DIP32 (A)
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 110 105 102 100
含5%普税 115.5 110.25 107.1 105
含17%增税 128.7 122.85 119.34 117
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对PLCC32的IC芯片进行烧写、测试
适用封装 PLCC32,引脚间距1.27mm
测试座 绿色版 IC120-0324-009(Dead-bug type, IC引脚朝上放置)
蓝色版 IC120-0324-309(Live-bug type, IC引脚朝下放置)
特点 PLCC32转DIP32,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

PLCC32转DIP32 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 编程座尺寸 (参考) IC放置方向
A B C
IC120-0324-009 1.27 32 22.5 25.0 18.0 Dead-bug type
引脚朝上型

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

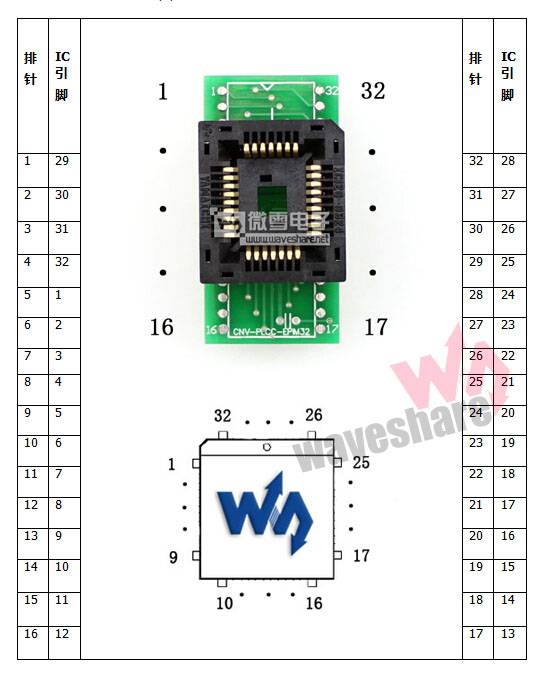

引脚对照表

产品图片

PLCC32转DIP32 编程座/测试座实物图片,绿色版:

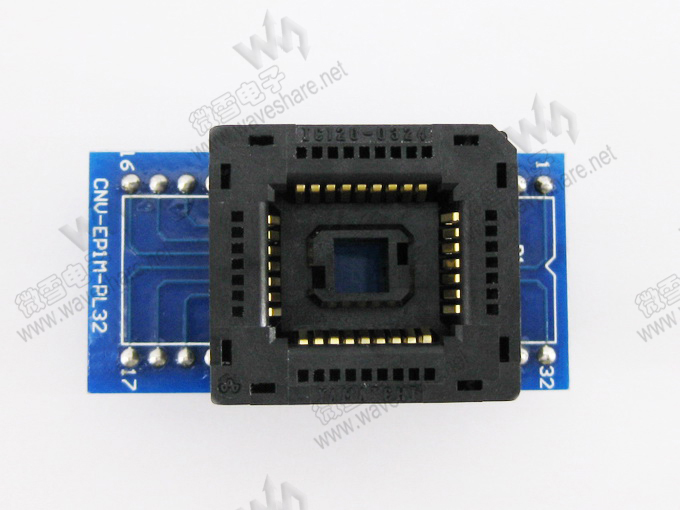

PLCC32转DIP32 编程座/测试座实物图片,蓝色版:
