PLCC28 TO DIP28

主要参数
型号 PLCC28 TO DIP28
规格
品牌 Yamaichi
备注
价格表
对应数量 @1set @2set @3set @4set
税前 130 125 122 120
含5%普税 136.5 131.25 128.1 126
含17%增税 152.1 146.25 142.74 140.4
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对PLCC28的IC芯片进行烧写、测试
适用封装 PLCC28,引脚间距1.27mm
测试座 IC120-0284-008
特点 PLCC28转DIP28,底板引出为双列直插排针,引脚间距2.54mm(100mil),宽度1.52cm(600mil)

规格尺寸

PLCC28转DIP28 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 编程座尺寸 (参考) IC放置方向
A B C
IC120-0284-008 1.27 28 23.0 23.0 18.0 Dead-bug type
引脚朝上型

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

引脚对照表

产品图片

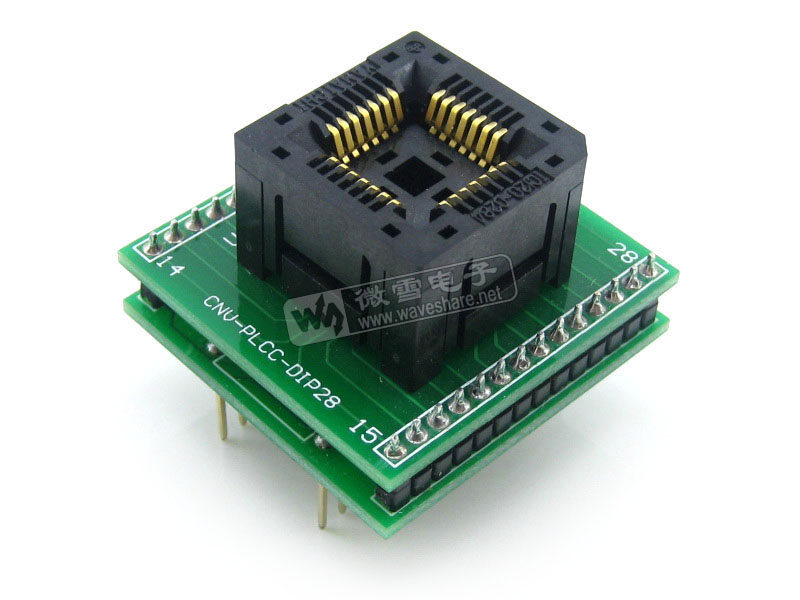

PLCC28转DIP28 编程座/测试座实物图片,绿色版:
