PL2303 USB转UART 串口TTL模块 USB type A接口

采用原装PL2303TA 支持3种供电模式:5V对外供电;3.3V对外供电;由外部供电(要求3.3V-5V)

已停产

型号
PL2303 USB UART Board (type A)
SKU
4037
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
产品已停产下架,代替方案推荐选购 PL2303 USB UART Board (type A) V2

产品简介

产品特性:
  • 采用PL2303TA(兼容PL2303HXA)
  • 支持windows XP/7/8/8.1/10,如需在WIN11使用,请购买 PL2303 USB UART Board (type A) V2
  • 支持3种供电模式:5V对外供电;3.3V对外供电;由外部供电(要求3.3V-5V)
  • 带3个LED:TXD LED、RXD LED、POWER LED
使用说明:(以接入MCU为例)
  • VCCIO:输出3.3V或5V(模块由USB供电,须将跳线帽跳到3.3V或5V)
  • GND:接GND
  • TXD:接MCU.RX ( 信号流向:MCU.RX << PL2303 << PC.TX )
  • RXD:接MCU.TX ( 信号流向:MCU.TX >> PL2303 >> PC.RX )
注意:该模块为USB转TTL电平,切勿直连RS232电平,以免烧坏模块。

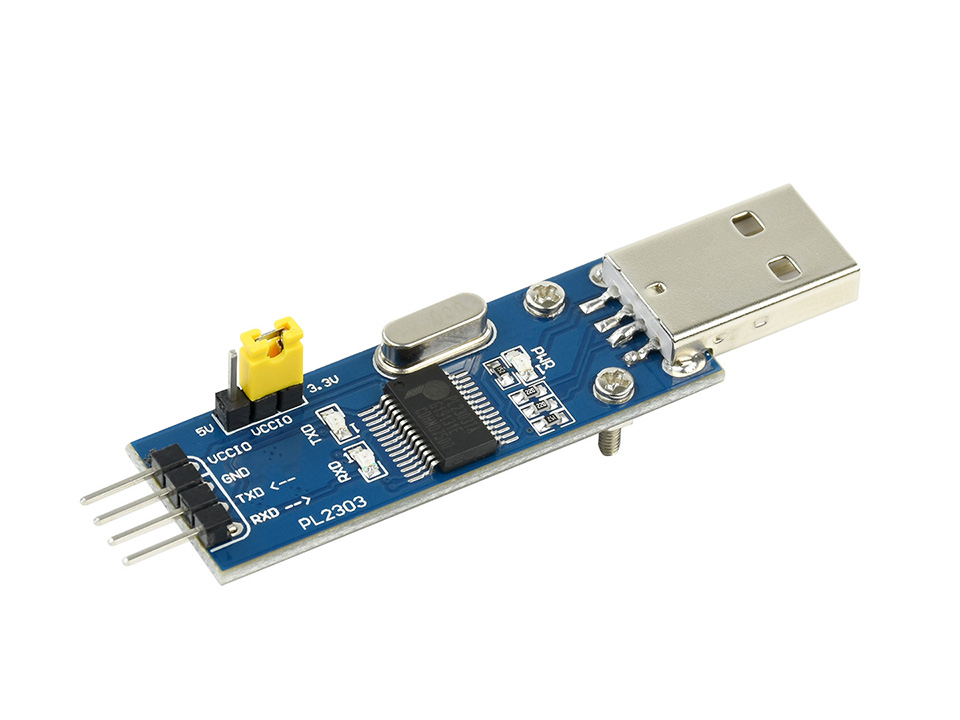

产品图片

产品兼容性说明

兼容且可直接接入下列产品:
  • Open051C
  • Open103C
  • Open103R
  • Open103V
  • Open103Z
  • Open107V
  • Open1114
  • Open11C14
  • Open1343
  • Open16F877A
  • Open1768
  • Open1788
  • Open18F4520
  • Open207I-C
  • Open207V-C
  • Open207Z-C
  • Open2440
  • Open32F0-D
  • Open32F3-D
  • Open32L-D
  • Open3S250E
  • Open3S500E
  • Open407I-C
  • Open407V-C
  • Open407V-D
  • Open407Z-C
  • Open4337-C
  • Open8S208Q80
  • OpenEP2C8-C
  • OpenEP3C16
  • OpenEP3C16-C
  • OpenEP4CE10-C
  • OpenEP4CE6-C
  • OpenEPM1270
  • OpenM128

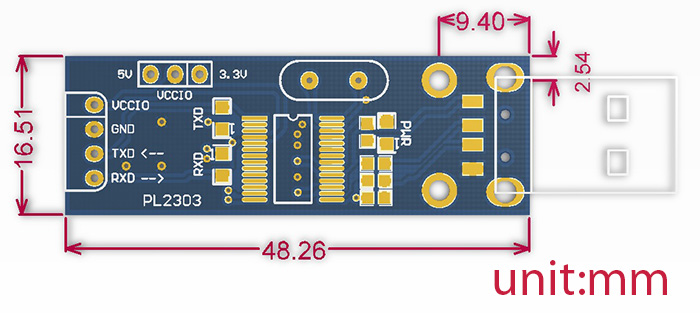

产品尺寸

产品资料

资料包括:

  • 电路原理图
  • 开发资料
  • 开发软件

下载路径: www.waveshare.net/wiki/PL2303_USB_UART_Board_(type_A)
