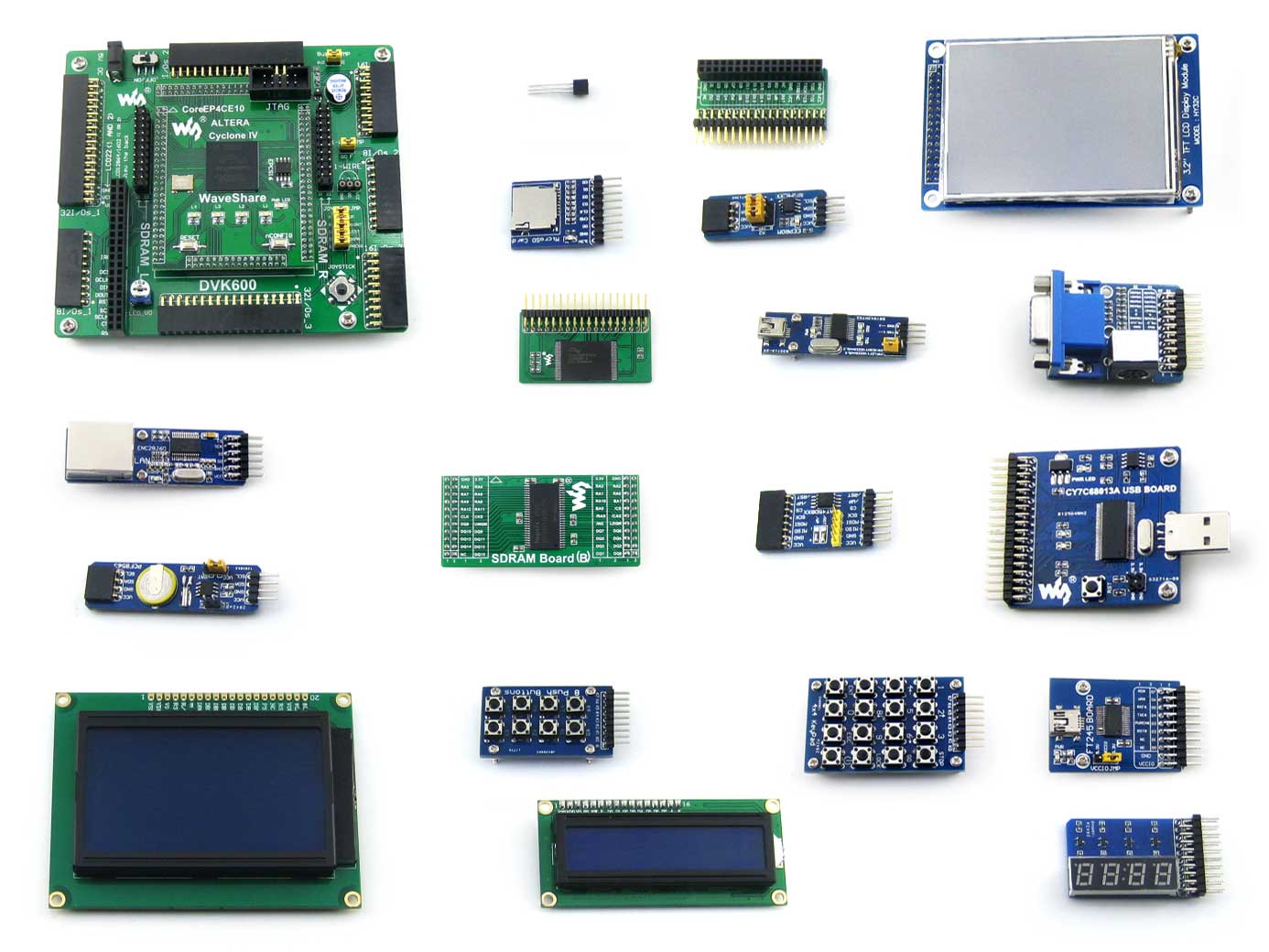

OpenEP4CE10-C (套餐B)

主要参数
型号 OpenEP4CE10-C (套餐B)
SKU 6958 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @1set @2set @3set @4set
税前 698 677 664 657
含5%普税 732.9 710.85 697.2 689.85
含16%增税 809.68 785.32 770.24 762.12
版权所有,侵权必究。未经许可,不得用于商业用途。
CPLD FPGA 开发板 EP4CE10
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!


FPGA开发板OpenEP4CE10-C是一块以Cyclone IV EP4CE10F17C8N为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入。

底板资源简介

CPLD FPGA 开发板 EPM1270
    [ 核心接口简介 ]
  1. 核心板插槽
    方便接入核心板。
    如:CoreEP2C8 / CoreEP4CE10 / Core3S500E等。
  2. 8I/Os_1接口
    方便接入各类模块。
  3. 8I/Os_2接口
    方便接入各类模块。
  4. 16I/Os_1接口
    方便接入各类模块。
  5. 16I/Os_2接口
    方便接入各类模块。
  6. 32I/Os_1接口
    方便接入各类模块。
  7. 32I/Os_2接口
    方便接入各类模块。
  8. 32I/Os_3接口
    方便接入各类模块。
    以上接口:
  • 可模拟:USART, I2C,SPI,PS/2等接口
  • 可驱动:FRAM,FLASH,USB,Ethernet等设备
  1. SDRAM接口
    方便接入SDRAM模块。
    可作为MCU引脚。
  2. LCD接口
    可接入LCD22,LCD12864,LCD1602。
  3. 1-WIRE接口
    方便接入各类使用1-WIRE接口器件(TO-92封装)。
    如温度传感器DS18B20、电子注册码DS2401模块等。
    [其它接口简介]
  1. 5V DC接口


  2. [器件简介 ]
  3. 摇杆
    上、下、左、右、按下,共5个状态。
  4. 蜂鸣器
  5. 电位器
    用于LCD22背光调节 ,或LCD12864与LCD1602对比度调节
  6. 电源开关


  7. [ 跳线说明 ]
  8. 蜂鸣器跳线
  9. 1-WIRE跳线
  10. 五向摇杆跳线
    以上跳线使用说明:
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
特别说明:
DVK600母板兼容很多核心板。接入不同的核心板,母板会有部分接口悬空,如接入Core3S500E/CoreEP2C8:32I/Os_3接口(序号8)悬空。

核心板资源简介

FPGA开发板 CoreEP4CE10
    [ 芯片简介 ]
  1. EP4CE10F17C8N
    以下为EP4CE10F17C8N的核心资源参数:
    工作频率:50MHz;
    工作电压:1.15V~3.465V;
    封  装:BGA256;I/O口:164 ;
    Les:10K;RAM:414kb;
    PLLs:2;
    调试下载:可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-2.5
    2.5V稳压器件。
  4. AMS1117-1.2
    1.2V稳压器件。
  5. EPCS16
    串行FLASH存储器,用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 复位按键
  4. nCONFIG按键
    可对FPGA芯片进行重配置,相当于重启电源
  5. 50M有源晶振
