Cortex-M0开发板 Open11C14
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!


LPC Cortex M0开发板Open11C14是一块以LPC11C14FBD48为主控芯片的开发板,它带有丰富的扩展接口,支持各类外围模块的接入。

资源简介

Cortex-M0开发板 Open11C14

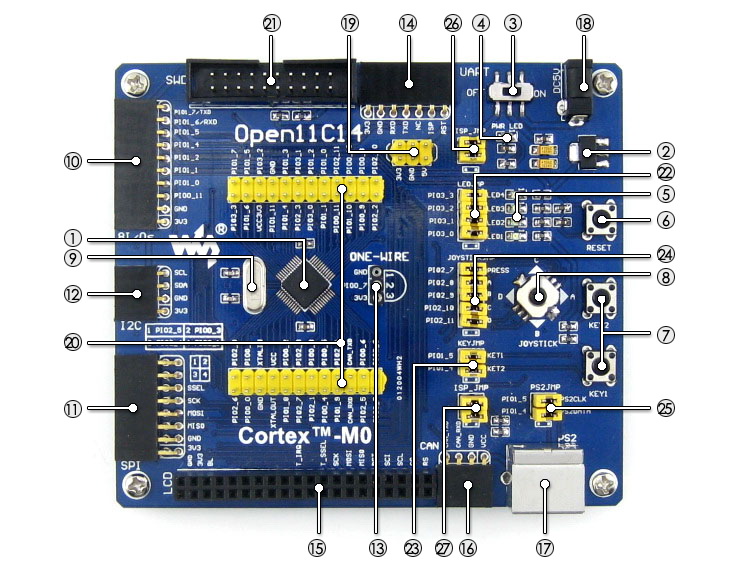

    [ 芯片简介 ]

  1. LPC11C14
    以下为LPC11C14FBD48/301的核心资源参数:
    内  核:Cortex-M0 32-bit RISC;
    工作频率:50MHz Max;
    工作电压:1.8-3.6V;
    封  装:LQFP48;I/O口:42;
    存储资源:32kB Flash,8kB RAM;
    接口资源:1 x CAN,2 x SPI,1 x UART,1 x I2C,11 x PWM,8 x ADC;
    调试下载:可通过SWD接口实现调试下载,可通过UART接口实现ISP。
  2. AMS1117-3.3
    3.3V稳压器件。

    [ 其它器件简介 ]

  1. 电源开关
  2. 电源LED
  3. 用户LED
    便于I/O输出测试或显示程序运行状态。
  4. 复位按键
  5. 用户按键
    便于I/O输入测试或控制程序运行状态;
  6. 摇杆
    上、下、左、右、按下,共5个状态。
  7. 12M晶振
    可通过倍频设置,令主频为48M。

    [ 模块接口简介 ]

  1. 8I/Os | 8路AD接口
    方便接入各类使用I/O控制的模块。
    如8位按键模块,电机控制模块等。
    同时,该接口也为AD接口,可以方便AD测试。
  2. SPI0 / SPI1接口
    方便接入SPI模块。
    如Dataflash AT45DBXX、SD卡、MP3模块等。
  3. I2C接口
    方便接入I2C模块。
    如I/O扩展芯片PCF8574、EEPROM AT24CXX模块等。
  4. ONE-WIRE接口
    方便接入ONE-WIRE器件(TO-92封装)。
    如温度传感器DS18B20、电子注册码DS2401模块等。
  5. UART接口
    方便接入使用UART接口的器件。
    如RS232、USB TO UART模块等。
  6. LCD接口
    方便接入LCD + 触摸屏模块。
    套餐配送的LCD为2.2寸触屏LCD,使用SPI接口,大大降低I/O资源的占用。
  7. CAN接口
    方便接入CAN模块。
  8. PS/2接口
    方便接入PS/2键盘或鼠标。

    [ 其它接口简介 ]

  1. 5V DC接口
  2. 5V与3.3V电源输入输出接口
    常用于对外供电,或与用户板进行共地处理。
  3. MCU引脚接口
    引出所有引脚,方便与外设进行I/O连接。
  4. SWD接口
    支持下载与调试。


  5. [ 跳线说明 ]

  6. 用户LED跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  7. 用户按键跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  8. 五向摇杆跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  9. PS/2跳线
    短接跳线:接入到示例程序指定的I/O;
    断开跳线:可改为使用连接线接入自定义的I/O。
  10. UART ISP跳线
    使用UART ISP时,需要跳上。
  11. CAN ISP跳线
    使用CAN ISP时,需要跳上。


主控板及其扩展性图展

Cortex-M0开发板 Open11C14
Open11C14侧面图
Cortex-M0开发板 Open11C14
Open11C14接入J-Link
Cortex-M0开发板 Open11C14
Open11C14接入各类外围模块

接入带触屏LCD

接入LPC ISP (mini)

接入NRF24L01 RF Board

接入8 Push Buttons

接入5 IO Keypad

接入AD Keypad

接入EEPROM Board

同时挂多个I2C模块

接入DataFlash Board

接入Micro SD Storage Board

接入任意自定义模块,随心搭配
相关说明:
本产品实际配备什么模块,须参考本产品详细配置。(以上图片只表明本产品可以支持该类模块,而不代表配备它们)
本产品实际如何接入模块,需根据本产品实际情况。(以上图片可能引自Open系列其它产品,接入方法仅供参考)

各模块移植性图展

开发板
模块接入STM32主控板
开发板
模块接入STM8主控板
开发板
模块接入NXP Cortex-M3主控板
开发板
模块接入NXP Cortex-M0主控板
开发板
模块接入ARM9主控板
开发板
模块接入AVR主控板
开发板
模块接入FPGA主控板
开发板
模块接入CPLD主控板
相关说明:
模块的接口具有高度统一性,它们在设计时也考虑了与Open系列主控板的兼容性,因而具备了超强的移植性。
截至2014.05,适合接入Open系列主控板的外围模块已超过30个(各个Open主控板功能不同,适合接入的模块也不尽相同)。
我们将陆续推出:各类传感器,测距、电机、GSM、3G模块等。

Open系列开发板简介

玩转你的LPC变形金刚,召集你的Cortex-M0战队,建立你的嵌入式战线,缔造你的电子王国!从这里开始!

市面上大部分开发板的局限性在于它们不具开放性,不够模块化,因而限制了其移植性,扩展性,限制了其应用。
实际上,硬件开发系统可以学习软件工程的设计理念 --开放化,模块化,接口化。
以便让它具备“可移植”,“易扩展”等优越性,以便让它能像软件一样,一次设计,到处使用。

我们决定做一些真正优秀的开发系统,决定将它们更“一般化”,以让它们发挥出更强的威力。

基于以上设计理念的驱动,我们开发了Open系列主控板。
它颠覆了传统开发板的设计方法,真正适用于用户的学习、研发!

Open系列主控板的主要特点是它的“模块化”及“开放性”。这个全新的设计理念带来显著优点:

为初学者而生:

  • 模块化的设计:需要使用什么模块,则接入什么模块,系统简单明了,亦可单独研究各个模块,便于初学者快速入门;
  • 开放性的设计:整个系统高度开放,采用接入式连接,避开了连线的复杂性,避免了由于错误连线导致无法成功调试的可能性;
  • 明了的标识与方便的接口:使得初学者可以简便的使用MCU的所有资源,完成各项入门实验。
为开发者而造:
  • 模块化的设计:需要使用什么模块,则接入什么模块,系统目标明确,亦可移植各个模块到其它系统,便于开发者快速开发;
  • 开放性的设计:整个系统高度开放,所有I/O开放,开发不受限制。用户亦可自行设计模块,简便的接入到系统。
  • 明了的标识与方便的接口:使得开发者可以轻松发挥MCU的所有资源,debug各类测试程序。
  • 借助主控板及各个模块搭建你的系统,使用它作为产品的初期评估系统,有效减少你的重复劳动,快速开发出你的目标产品。

敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

Open系列开发板优势

各项参数 说明
功能性 功能强大,不断升级!我们将持续提供常用功能外围模块!外围模块持续更新,系统功能不断升级!
你可以亲力设计属于你的外围模块!量身定做你的外围,倾情打造你的系统!我们需要的只是你的震撼!
开放性 资源开放,便于使用!相对于传统开发板其封闭性的设计,开放性的设计带来以下优点:
可以接入用户需要的模块,而不是已经限定的模块;不接入模块,不占用I/O,而不是已经占用大量I/O!
模块化 分块设计,持续更新!如软件设计般设计硬件,对功能进行划分,将它们模块化、接口化,便于“调用”!
如软件般,一次设计,到处使用。可用于产品的初期快速评估,避免重复劳动!
移植性 支持移植,加速开发!各个模块可从系统分离,接入到其它系统,便于产品的初期快速评估!模块化的设计带来的是超强的移植性,各个模块可以接入其它MCU(如PIC、AVR、51等)或ARM(如ARM Coretex-M0、ARM7等)!
扩展性 接口丰富,利于扩展!包括ONE-WIRE,I2C,SPI,UART,CAN,PS/2接口等!(各Cortex-M0 Open主控板的MCU不同,功能不同,所以,不一定都带上述所有接口)
易用性 接入设计,易于使用!模块通过接口直接接入系统,灵活的同时做到了易用,让你从学习爽到开发:
对比资源开放的实验仪类开发板,不需连线,便于学习!对比资源封闭的集成型类开发板,不易受限,利于开发!
软件 附送常用模块C语言驱动程序!
教程 给出各类软硬件设计教程,方便用户快速入门LPC Cortex-M0!
敬告:Open系列开发板已获得国家专利,包括实用新型专利及外观专利,仿造必追究其法律责任!

SWD接口定义


特别说明:
  1. 本产品支持下载程序,LPC支持UART BOOT LOAD,主控板接入USB UART模块,即可进行程序下载。
  2. 本产品不自带仿真调试,需接入仿真器才能进行仿真调试。(仿真器需另行购买)

配套资料

资料包括:

  • 开发环境(KEIL等软件)
  • 示例程序(C程序)
  • 电路原理图(PDF格式)
  • LPC Cortex-M0开发资料(包括各类器件Datasheet,入门学习资料,开发资料)
资料路径:www.waveshare.net/wiki/Open11C14

详细配置

标准版配置

  1. Open11C14开发板 x1
  2. LPC ISP (mini) x1
  3. USB线 type A公口 转 mini-B公口 (从机线) x1
  4. 4PIN实验连接线 x2
  5. 2PIN实验连接线 x2
  6. 5V电源适配器 x1
  7. 软件光盘 x1
