OTS-48(64)-0.5-02

主要参数
型号 OTS-48(64)-0.5-02
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 280 275 272 270
含5%普税 294 288.75 285.6 283.5
含17%增税 327.6 321.75 318.24 315.9
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对SSOP48的IC芯片进行烧写、测试
适用封装 SSOP16-SSOP48,TSSOP16-TSSOP48,引脚间距0.5mm,含引脚宽度8.1mm
特点 底部引出引脚为不规则排列

规格尺寸

SSOP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-48(64)-0.5-02 0.5 48 8.1±0.1 6.1±0.15 6.8±0.1 MAX12.9 19.7 22.7 14.8 3.3

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

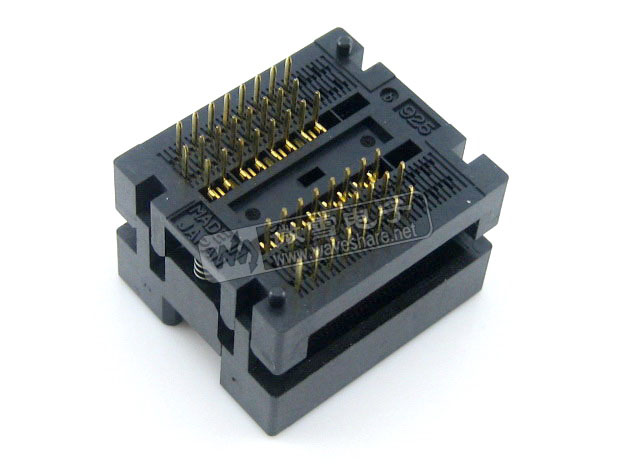

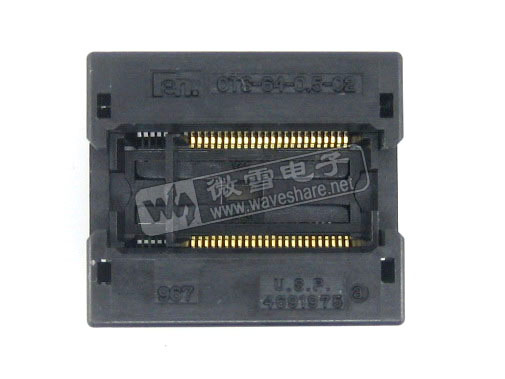

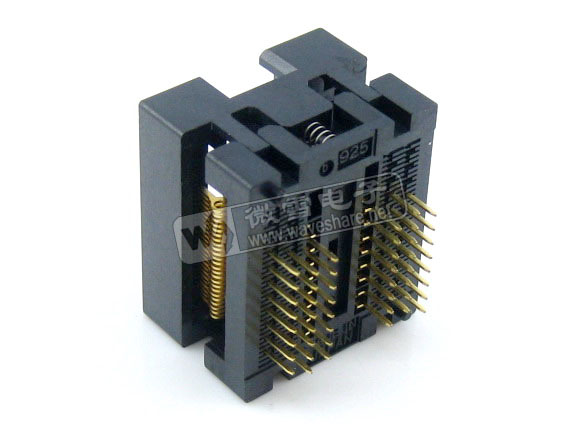

产品图片

SSOP48 编程座/测试座实物图片,点击图片查看高清大图:
