OTS-30-0.65-01

主要参数
型号 OTS-30-0.65-01
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 140 135 132 130
含5%普税 147 141.75 138.6 136.5
含17%增税 163.8 157.95 154.44 152.1
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对SSOP30的IC芯片进行烧写、测试
适用封装 SSOP8-SSOP30、TSSOP8-TSSOP30,引脚间距0.65mm,含引脚宽度8.1mm
特点 底部引出引脚为不规则排列

规格尺寸

SSOP30 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-30-0.65-01 0.65 30 8.1±0.05 6.1±0.05 7.1±0.1 max9.9 23 20 15.7 2.8

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

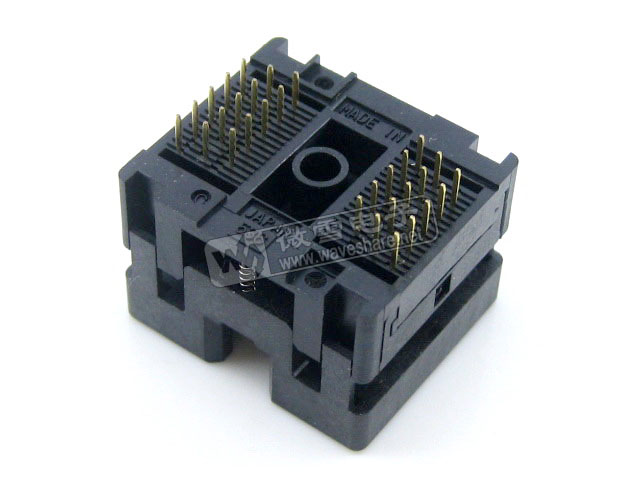

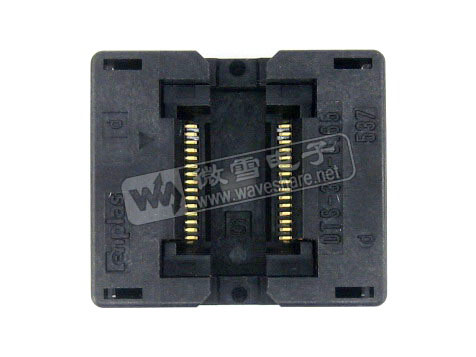

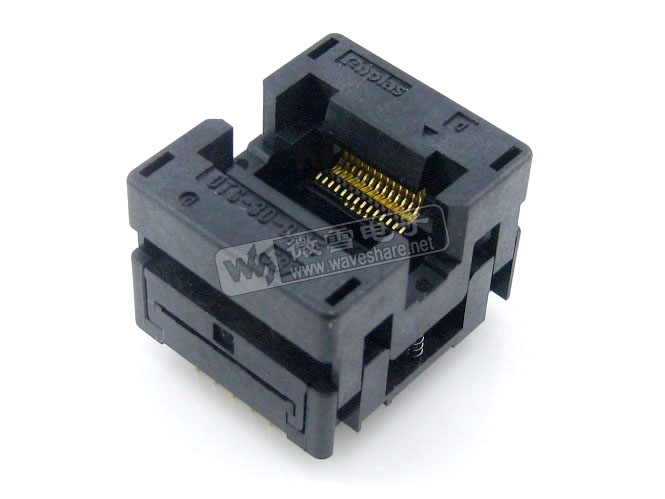

SSOP30 编程座/测试座实物图片,点击图片查看高清大图:
