SSOP14 TSSOP14 IC引脚间距 0.65mm 编程座 测试座

用于SSOP14的IC芯片进行烧写、测试,IC体宽5.3mm

型号 OTS-14(34)-0.65-01

SKU 3598

品牌 Enplas

  • 产品详情
  • 包装信息
加入购物车

产品简介

产品用途 编程座、测试座,对SSOP14的IC芯片进行烧写、测试
适用封装 SSOP8-SSOP14、TSSOP8-TSSOP14,引脚间距0.65mm,含引脚宽度7.8mm
特点 底部引出引脚为不规则排列

规格尺寸

SSOP14 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
A B C D E F G H
OTS-14(34)-0.65-01 0.65 14 7.8±0.2 5.3±0.05 6.4±0.1 - 23 21 17 2.5

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

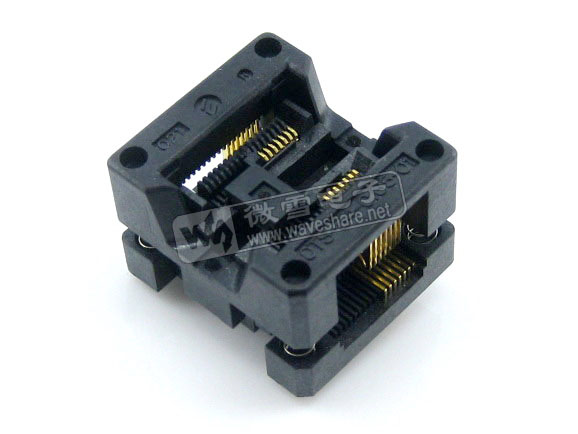

产品图片

SSOP14 编程座/测试座实物图片,点击图片查看高清大图:

配置清单

  • OTS-14(34)-0.65-01 × 1
