OTQ-100-0.5-09

主要参数
型号 OTQ-100-0.5-09
规格
品牌 Enplas
备注
价格表
对应数量 @1set @2set @3set @4set
税前 498 490 484 480
含5%普税 522.9 514.5 508.2 504
含17%增税 582.66 573.3 566.28 561.6
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品用途 编程座、测试座,对QFP100的IC芯片进行烧写、测试
适用封装 QFP100、PQFP100、TQFP100,引脚间距0.5mm
特点 底部引出引脚为不规则排列

规格尺寸

QFP100 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
OTQ-100-0.5-09 0.5 100 14 × 14 16 × 16 15 - 31 × 31

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

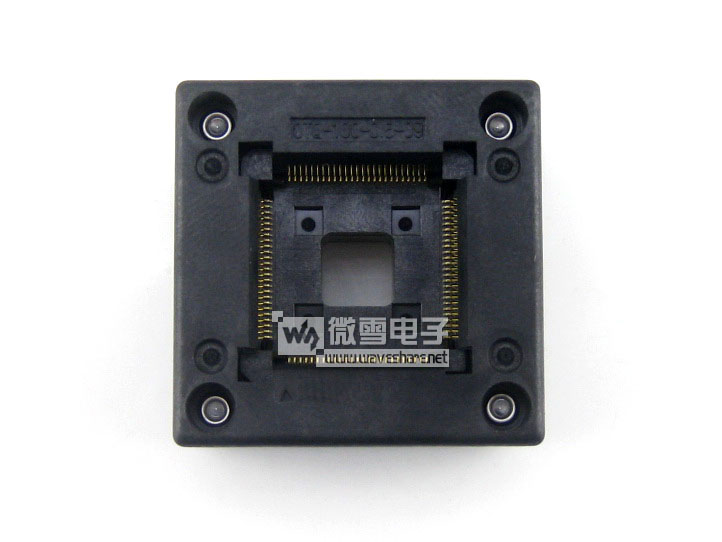

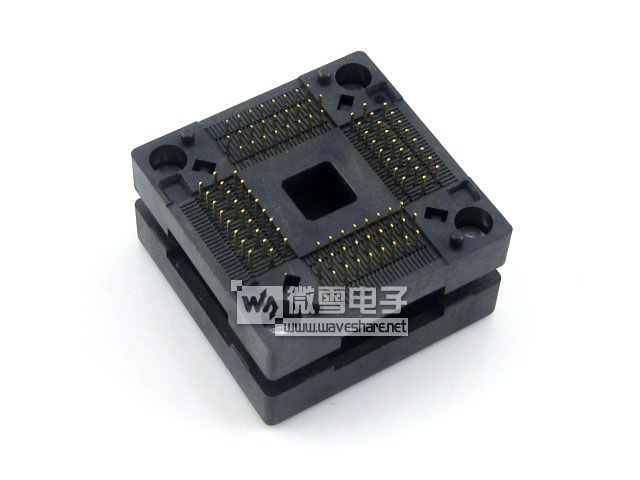

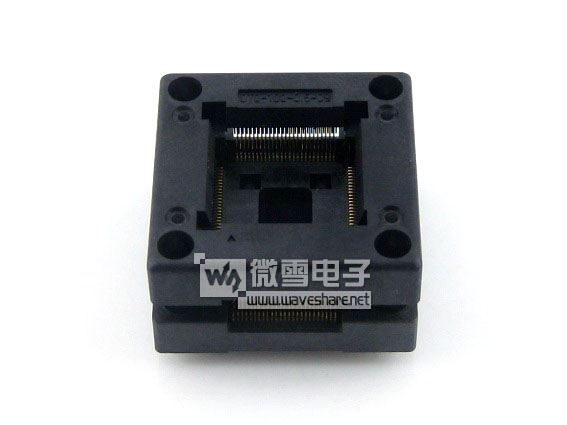

QFP100 编程座/测试座实物图片:
