nRF52840蓝牙5.0评估套件 - 兼容Arduino和树莓派扩展接口

主要参数
型号 NRF52840 Eval Kit
SKU 15951 库存
规格   品牌 Waveshare
价格表
数量 1+ 2+ 3+ 4+
含普票 ¥ 118 ¥ 115 ¥ 112 ¥ 110
含13%增票 ¥ 126.99 ¥ 123.76 ¥ 120.53 ¥ 118.38
版权所有,侵权必究。未经许可,不得用于商业用途。
如果用到蓝牙MESH组网,至少需要三个NRF52840模块才能测试,本产品只含一个。

产品简介

【一句话自我介绍】

我是个基于nRF52840的蓝牙5.0开发套件, 板载树莓派和Arduino兼容接口,带多种外设资源。

【我主要做什么?】

我支持新一代蓝牙技术5.0,相比蓝牙4.0,数据通信速度提高到2倍,可达2Mbps,传输距离更远,扩大到原来的4倍距离。
我基于ARM Cortex-M4F架构设计,主频可达64MHz,我还支持蓝牙MESH和2.4GHz协议,性能更强,使用范围更广。
另外,我板载了Arduino和树莓派兼容接口,可同时接入Arduino和树莓派扩展板,方便扩展更多可用资源。

【我的特点】
  • 板载树莓派接口,方便接入树莓派扩展板
  • 板载Arduino接口,方便接入Arduino扩展板
  • 板载CP2102 USB转UART芯片,方便进行串口调试
  • 板载多种外设和接口,方便学习开发
  • 提供完善的配套资料手册(基于蓝牙5.0和蓝牙MESH协议栈的示例程序和用户手册等)

资源简介

 SIM A10/A20 intro Interface

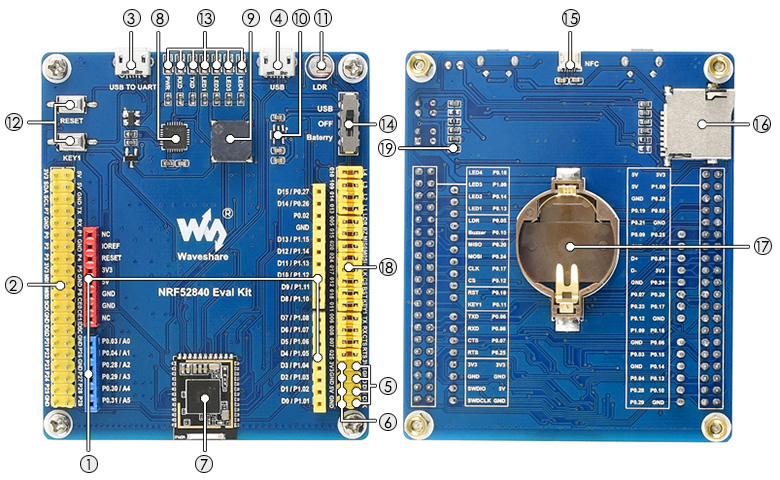

    [ 接口简介 ]

  1. Arduino接口
    方便接入各种Arduino扩展板(Shield)
  2. Raspberry Pi GPIO接口
    方便接入树莓派扩展板
  3. USB TO UART 接口
  4. USB接口
    nRF52840的USB接口
  5. 4pin SWD调试接口
    方便接入ARM Debugger进行烧录和仿真
  6. 3.3V或5V电源输入输出接口
    可用于对外供电或外部接入给模块供电

    [ 器件简介 ]

  1. Core52840
    nRF52840核心模组
  2. CP2102
    USB转串口芯片
  3. 蜂鸣器
  4. RT9193-33
    3.3V电平稳压芯片
  1. 光敏传感器
  2. 按键
    复位和用户自定义按键
  3. LED指示灯
    PWR:电源指示灯
    RXD/TXD:nRF52840串口收发指示灯
    LED1~LED4:用户自定义指示灯
  4. 电源开关
    切换到USB:USB接口供电
    切换到Battery:CR2032电池供电

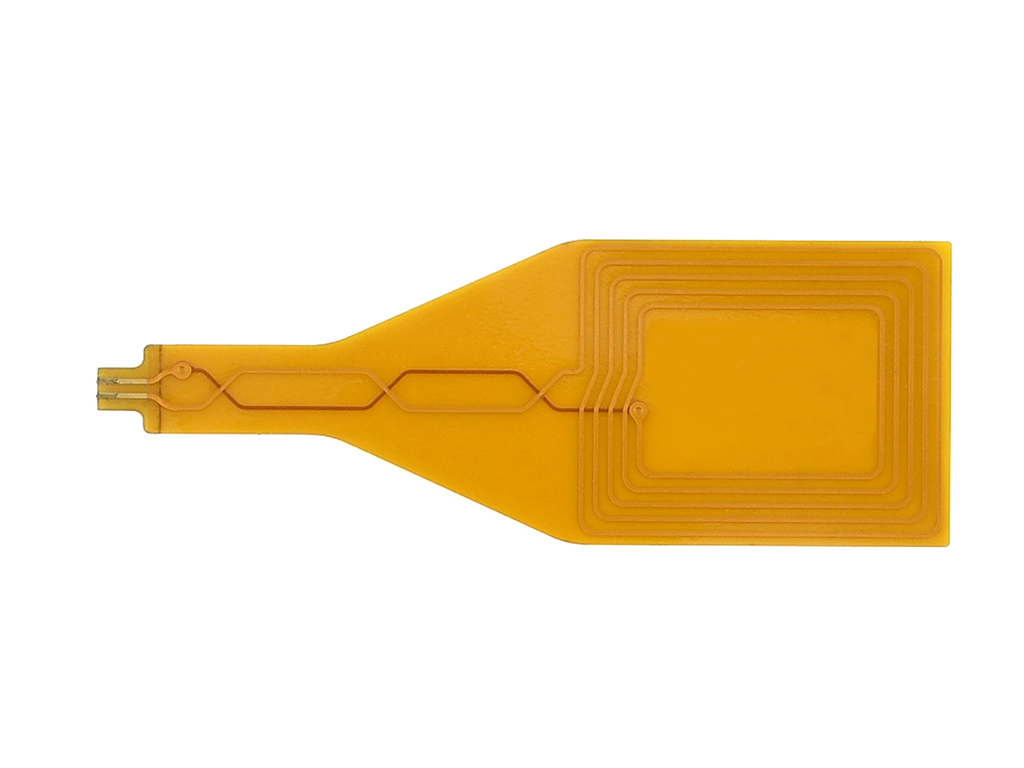

  5. NFC天线接口
  6. TF卡槽
  7. CR2032电池座

    [ 跳线/焊点说明 ]

  1. 跳线帽
    短接跳线:板载外设接入到示例程序指定的I/O
    断开跳线:可改为使用连接线接入自定义的I/O
  2. 电流测试焊点
    默认焊接0欧电阻,断开0欧电阻后可测试板子电流大小

Core52840简介

【我的参数】
  • 主控芯片:nRF52840
  • 有效通信距离:150m(空旷地),40m(室内)
  • 传输速度: 2Mbps,1Mbps,500 kbps和125 kbps
  • 工作频段:2.4GHz
  • 工作电压:2.0V ~ 3.6V (推荐3.0V)
  • 工作温度:-40℃ ~ +85℃
  • 存储温度:-55℃ ~ +125℃
  • 产品尺寸:18mm × 13.5mm
  • 天线接口:板载天线
【我的应用】
  • 可穿戴设备
  • 蓝牙智能应用
  • 智能家用电器
  • 工业物联网控制
  • 交互式娱乐设备
【nRF52840芯片简介】

nRF52840是一款低功耗、高度灵活的单芯片解决方案,非常适用于可穿戴设备、交互式娱乐设备等短距离无线应用。

基本情况如下:
  • 蓝牙5.0,IEEE 802.15.4-2006,2.4 GHz多协议收发器
  • 兼容nRF52,nRF51,nRF24L和nRF24AP系列
  • ARM Cortex-M4F 32位处理器(带FPU,64MHz)
  • 1MB flash和256kB RAM
  • 48个GPIO口
  • 2个双线接口(I2C兼容)
  • 1个I2S 数字音频接口
  • 12 位/200KSPS ADC
  • 1个USB2.0接口
  • 1个 QSPI 串口(32Mbps)
  • 4个SPI主接口,3个SPI从接口
  • 2个UART接口
  • 4路PWM接口
  • 1个SWD接口
  • 工作电压范围(1.7V~5.5V)

产品图片


NRF52840 Eval Kit正面斜视图

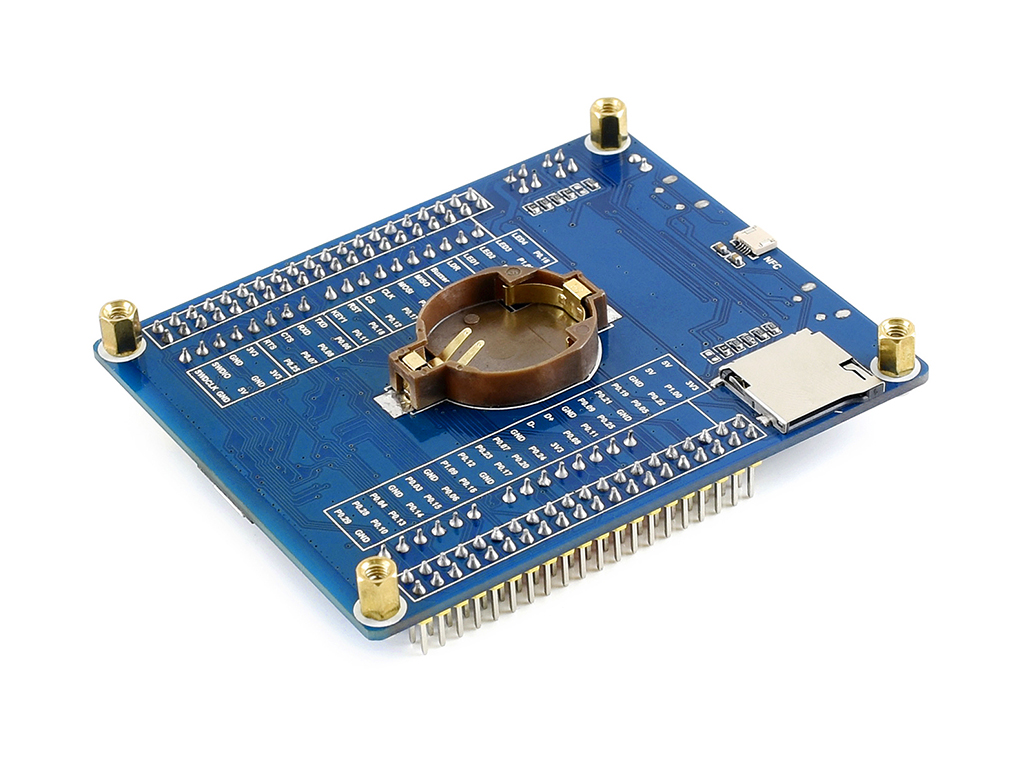

NRF52840 Eval Kit背面斜视图

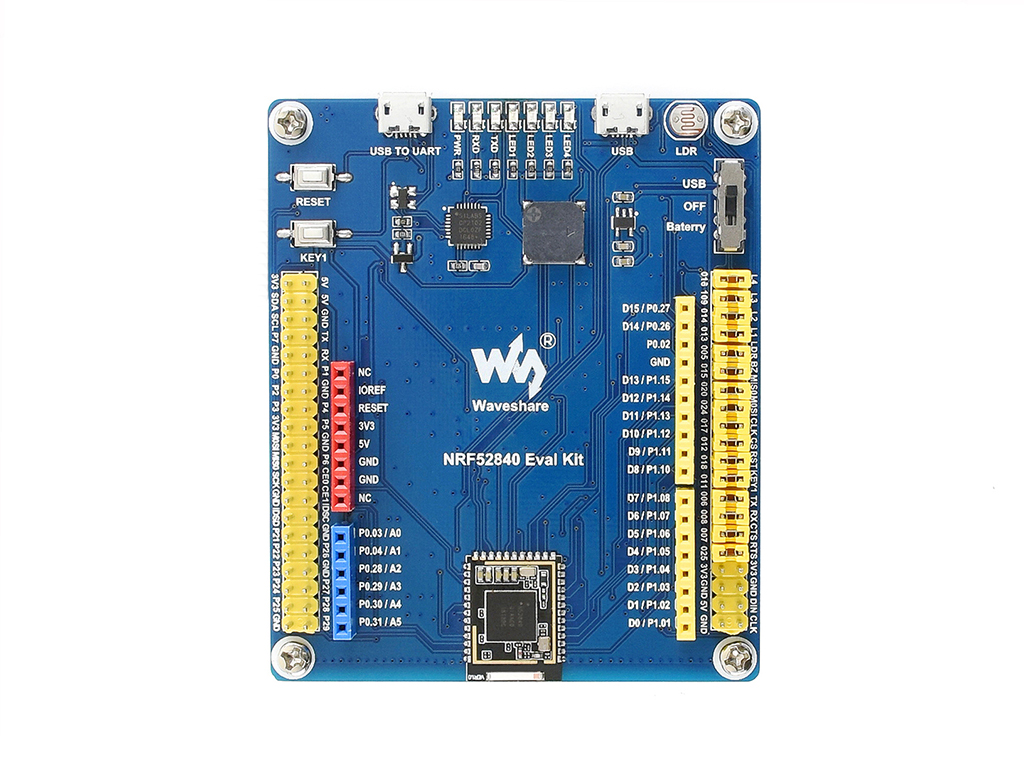

NRF52840 Eval Kit正面图

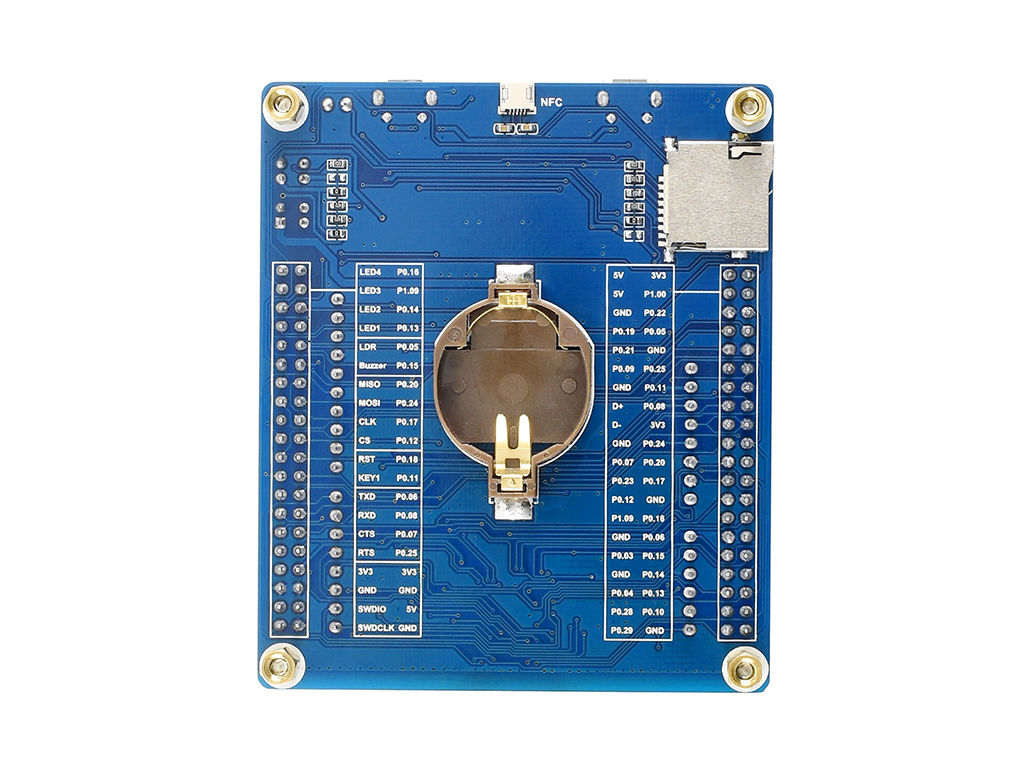

NRF52840 Eval Kit背面图

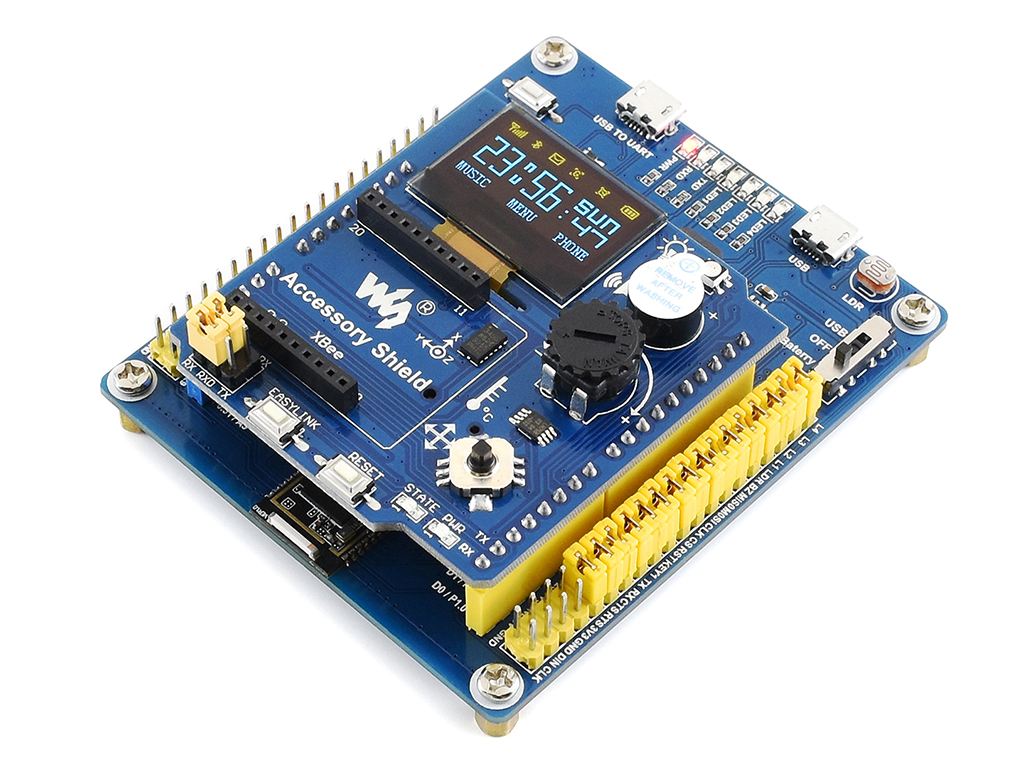

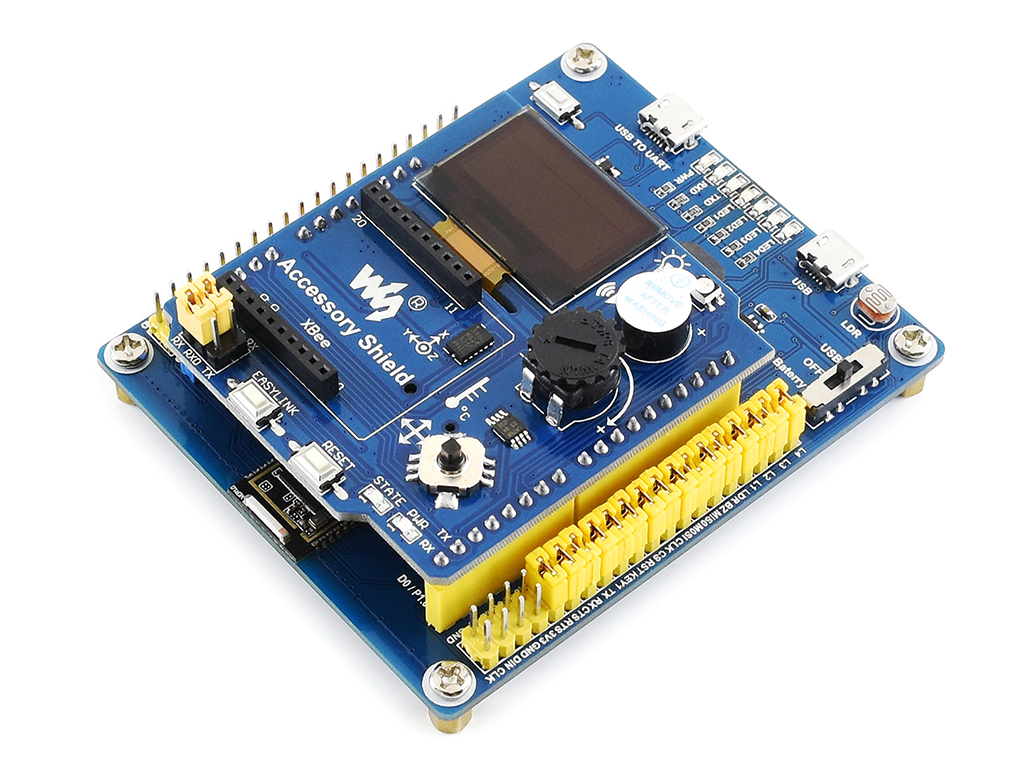

接上Arduino扩展板

接上Arduino扩展板

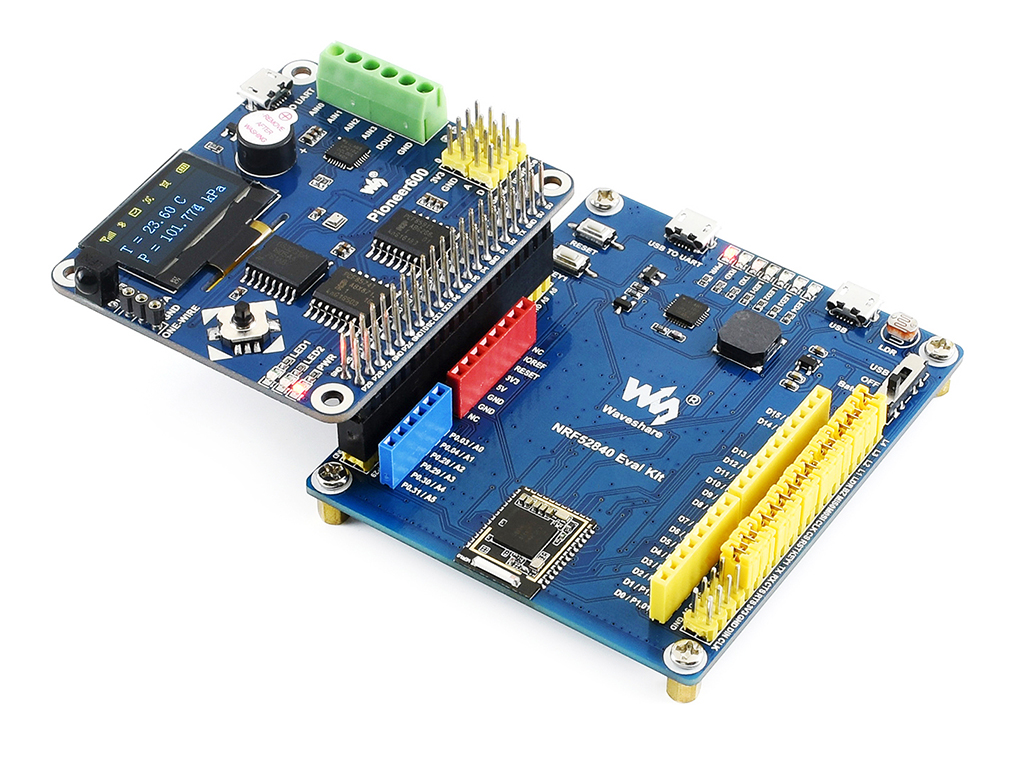

接上树莓派扩展板

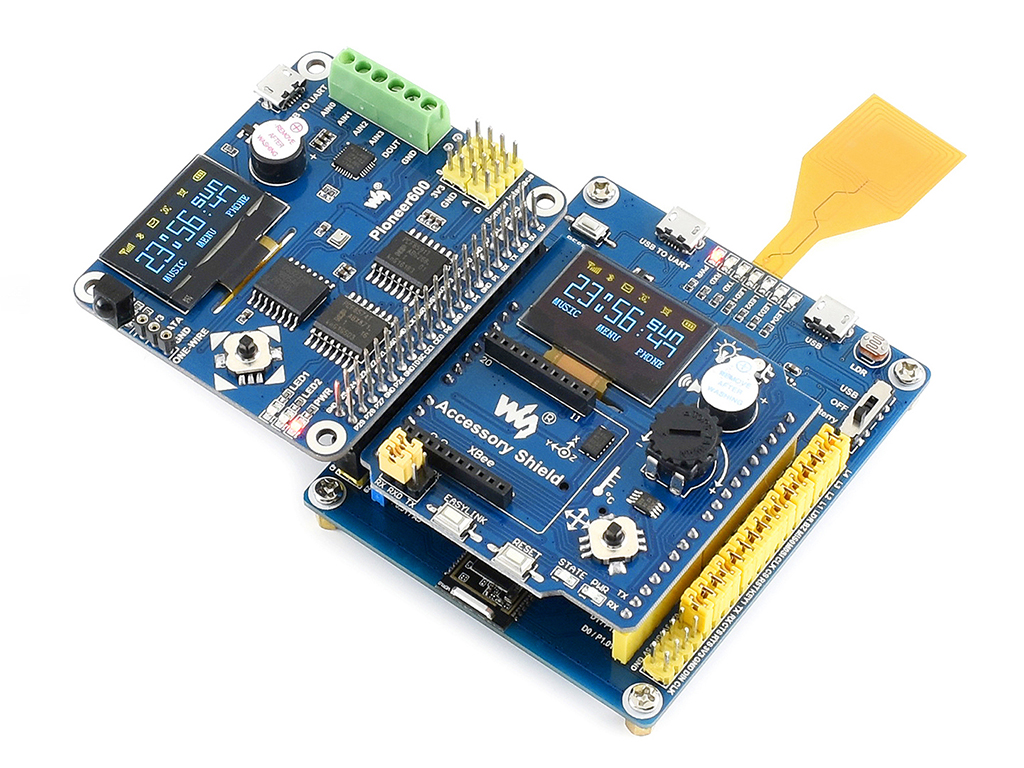

同时接树莓派扩展板和Arduino扩展板
说明:本产品不包括示意图中的树莓派扩展板Arduino扩展板,如有需要,请另行购买。

产品资料

资料包括:

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发软件
  • 开发资料

路径: www.waveshare.net/wiki/NRF52840_Eval_Kit

详细配置

  1. NRF52840 Eval Kit x1
  2. USB线 type A公口 转micro公口 x1
  3. NFC天线 x1
1
2
3
建议用户同时购买ST-LINK/V2 (mini)或J-Link方便下载调试。

保修信息

保修12个月。
