M16+ EX

主要参数
型号 M16+ EX(标准版)
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 88 84 82 80
含5%普税 92.4 88.2 86.1 84
含17%增税 102.96 98.28 95.94 93.6
本产品已停产。

产品简介

功能简介

  • 电源
    • 外接5V供电
    • 通过跳线切换成3.3V
  • 板载芯片
    • ATmega16 (PDIP40), 可通过锁紧座插入单片机
    • AMS1117-3.3,3.3V稳压芯片
  • 接口资源
  • 其他资源
    • AD滤波线路,可应用于AD采样系统
    • 复位按键
    • 晶振可自定义,可使用板子自带的7.3728M晶振,亦可通过跳线设置选择实际需要的晶振
    • 规则的引出了所有IO口,排列为“VCC,GND,PX0----PX7”,方便做相关实验

支持的器件

  • 直接支持ATmega16 / ATmega32 / ATmega8535系列的DIP封装单片机

支持以下型号:

AVR ATmega16系列
ATmega16A-PU ATmega16-16PU ATmega16L-8PU
ATmega32系列
ATmega32A-PU ATmega32-16PU ATmega32L-8PU
ATmega8535系列
ATmega8535-16PU ATmega8535L-8PU

开发资料

  • 用户手册
    • 电子文档
  • 电路原理图
    • 采用Protel设计,有图片格式及Protel SchDoc格式
  • 示例程序
    • 采用ICCAVR、GCCAVR设计,提供常用应用程序库
  • AVR开发基本教程
    • AVRStudio软件使用教程
    • ICCAVR软件使用教程
    • GCCAVR软件快速入门教程
    • AVR开发入门引导等
  • 相关软件
    • AVRStudio
    • ICCAVR - 45天试用版
    • GCCAVR
  • 芯片PDF

特别注意,ATmega16开发板提供调试、下载接口的接入,但不自带仿真、下载功能,亦不配送下载器,下载器需另行采购。

产品图片

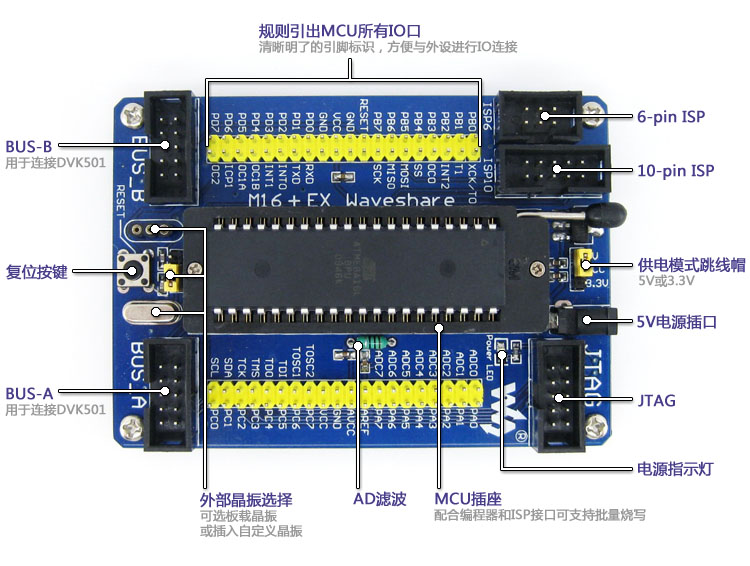

ATmega16开发板功能介绍图
<%=sTitle%>

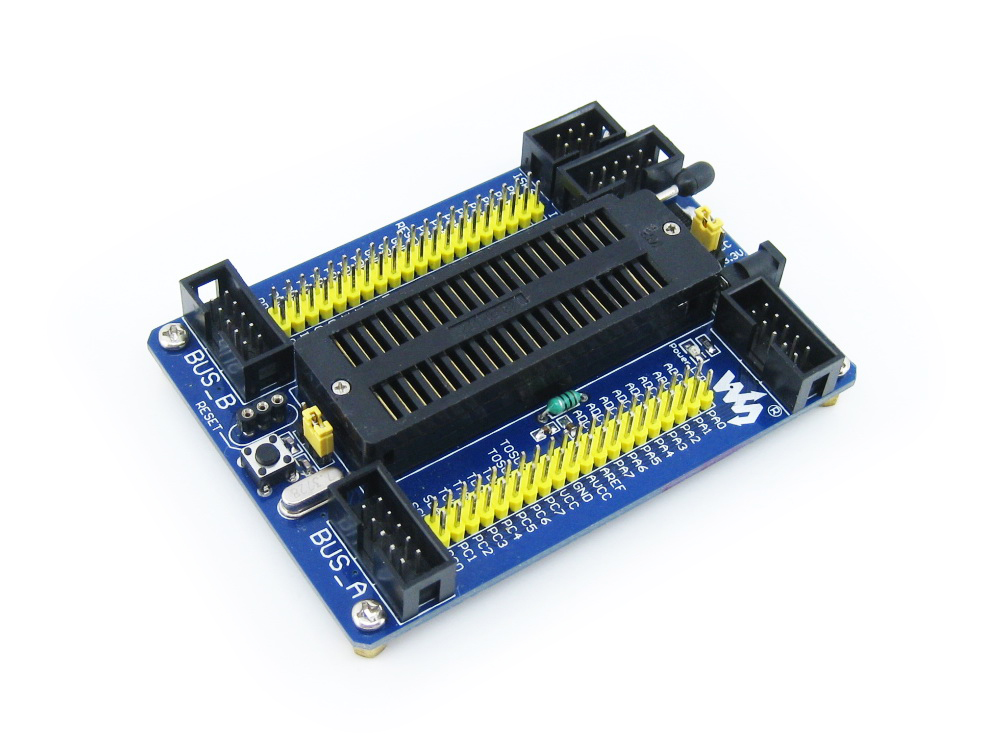

ATmega16开发板图一
<%=sTitle%>

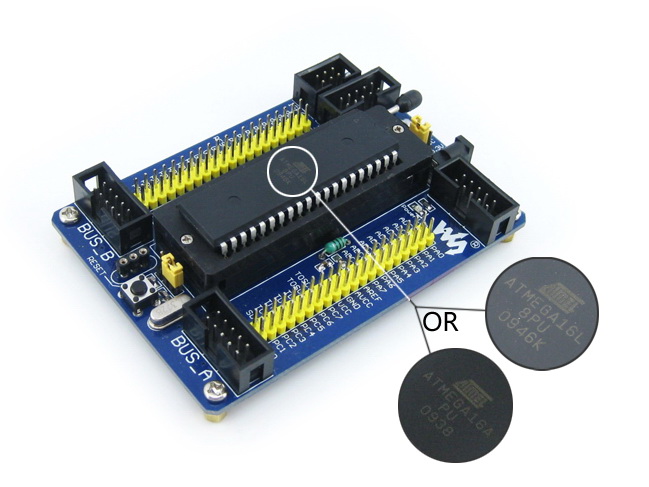

ATmega16开发板图二
<%=sTitle%>
M16+ EX开发板

接口定义

ATmega16开发板仿真/下载接口的相关定义

JTAG 接口
JTAG接口
10-pin ISP接口
10-pin ISP接口

说明:

  1. 本JTAG接口兼容ATMEL指定的JTAG标准接口,但不输出JTAG的PIN2 “GND”,它对应ISP的PIN2为“VCC”。
    改进后优点:JTAG错插入MCU的ISP接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。 (了解更多)
  2. 本10-pin ISP接口兼容ATMEL指定的10-pin ISP标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。
    改进后优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。 (了解更多)

配置清单

  1. M16+ EX x 1
  2. USB特制取电线 x 1
  3. 4-pin连接线 x 2
  4. 2-pin连接线 x 2
  5. 资料光盘 x 1

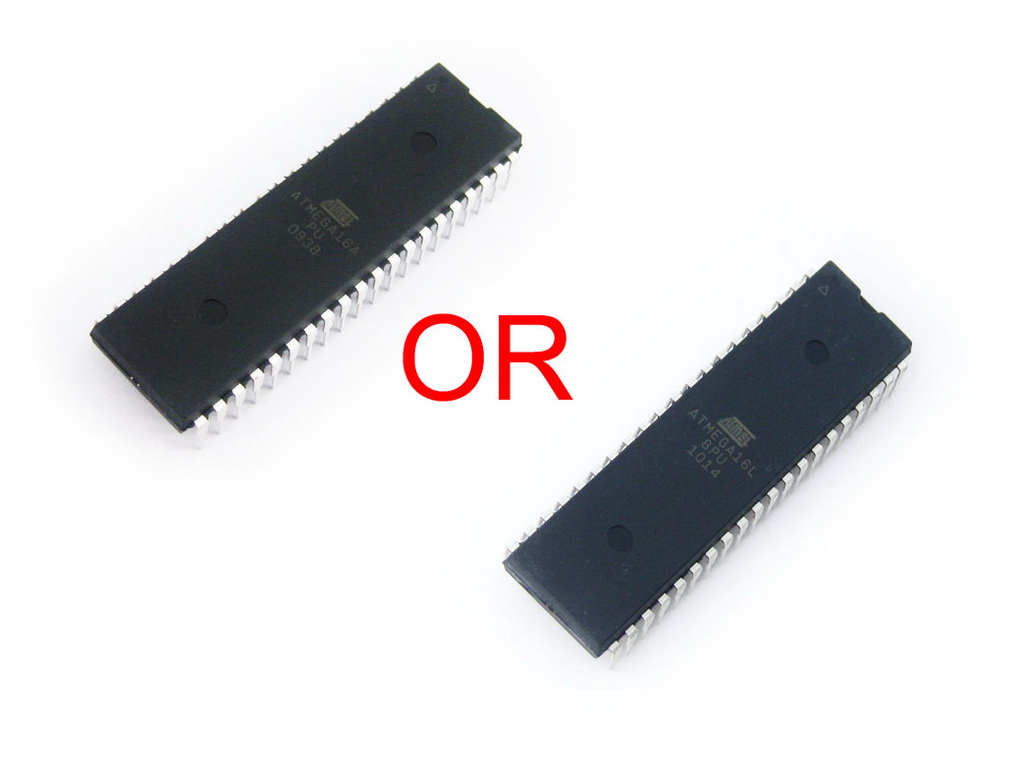

  6. ATmega16 单片机 (ATmega16A-PU 或 ATmega16L-8PU) x 1
