M128+ EX

产品简介

功能简介

• 电源
  • 外接5V供电
  • 通过跳线切换成3.3V
• 板载芯片
  • ATmega128/ATmega128A
  • AMS1117-3.3，3.3V稳压芯片
• 接口资源
  • ISP下载接口( 6PIN/10PIN )
  • JTAG仿真接口
  • 带有DVK501外扩接口(BUS_A / BUS_B) （具体连接定义）
• 其他资源
  • AD滤波线路，可应用于AD采样系统
  • 复位按键
  • 晶振可自定义，可使用板子自带的7.3728M晶振，亦可通过跳线设置选择实际需要的晶振
  • 规则的引出了所有IO口，排列为“VCC，GND，PX0----PX7”，方便做相关实验

开发资料

• 用户手册
  • 电子文档
• 电路原理图
  • 采用Protel设计，有图片格式及Protel SchDoc格式
• 示例程序
  • 采用ICCAVR、GCCAVR设计，提供常用应用程序库
• AVR开发基本教程
  • AVRStudio软件使用教程
  • ICCAVR软件使用教程
  • GCCAVR软件快速入门教程
  • AVR开发入门引导等
• 相关软件
  • AVRStudio
  • ICCAVR - 45天试用版
  • GCCAVR
• 芯片PDF

特别注意，ATmega128开发板提供调试、下载接口的接入，但不自带仿真、下载功能，亦不配送下载器，下载器需另行采购。

产品图片

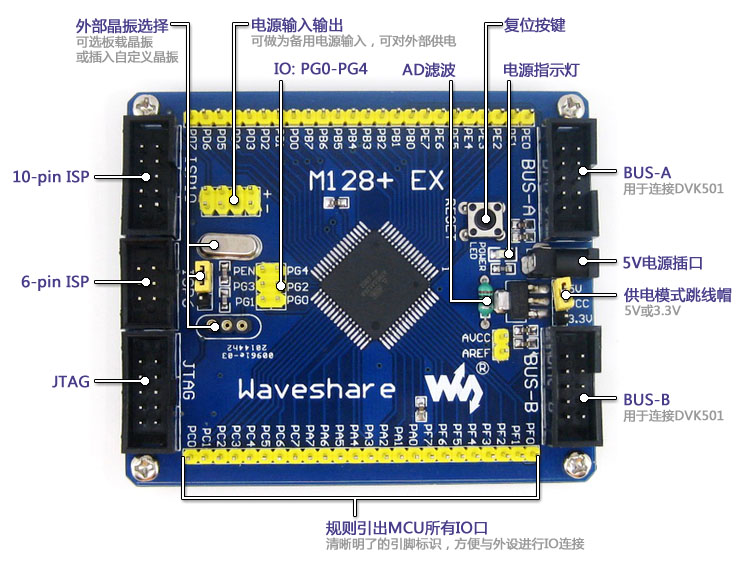

ATmega128学习板功能介绍图
ATmega128学习板	M128+ EX 学习板采用ATmega128A-AU	M128+ EX mega128学习板连接DVK501开发板

接口定义

ATmega128开发板仿真/下载接口的相关定义

JTAG接口

10-pin ISP接口

6-pin ISP接口

说明：

1. 本JTAG接口兼容ATMEL指定的JTAG标准接口，但不输出JTAG的PIN2 “GND”，它对应ISP的PIN2为“VCC”。
   改进后优点：JTAG错插入MCU的ISP接口，不会导致烧器件（需要目标板的JTAG、ISP接口做相关处理）。 （了解更多）
2. 本10-pin ISP接口兼容ATMEL指定的10-pin ISP标准接口，但不输出ISP的PIN4 “GND”，它对应JTAG的PIN4为“VCC”。
   改进后优点：ISP错插入MCU的JTAG接口，不会导致烧器件（需要目标板的JTAG、ISP接口做相关处理）。 （了解更多）
3. 本6-pin ISP接口于ATMEL指定的6-pin ISP标准接口完全一致。（了解更多）

配置清单

1. M128+ EX x 1
2. USB特制取电线 x 1
3. 4-pin连接线 x 2
4. 2-pin连接线 x 2
5. 资料光盘 x 1
