逻辑电平转换模块 - 3.3V和5V电平互转

转换电平范围：1.8V-6V

已停产

型号
Logic Level Converter
SKU
9127
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

谨防假冒

已发现市面上有此产品的假冒伪劣品，使用劣质材料，没有测试。敬请注意！
可联系我们，确认你在其他网店浏览的或已购买的是否为正品。
更多信息请参见 打假声明 。

产品简介

产品特性：
  • 8通道的高电压逻辑与低电压逻辑双向转换，实现Ax与Bx双向互转
  • 四组供电接口，方便客户在不同场合选择使用
  • 选用钽电容进行电源滤波，模块工作更为稳定
  • 转换电平范围：1.8V-6V
  • 模块尺寸：31.6mm X 25.4mm

模块比较：

模块 控制方式
Logic Level Converter 自动控制数据转换方向
74LVC8T245 Board 数据转换方向需通过跳线帽选择

使用说明：（以3.3V、5V互转为例）
  • VCCA/VA接3.3V电源
  • VCCB/VB接5V电源
  • GND接电源负极，两个电源共地
  • Ax输入3.3V TTL电平，Bx将输出5V TTL电平
  • Bx输入5V TTL 电平，Ax将输出3.3V TTL电平

产品资料

资料包括：

  • 电路原理图
  • 开发资料

下载路径： www.waveshare.net/wiki/Logic_Level_Converter

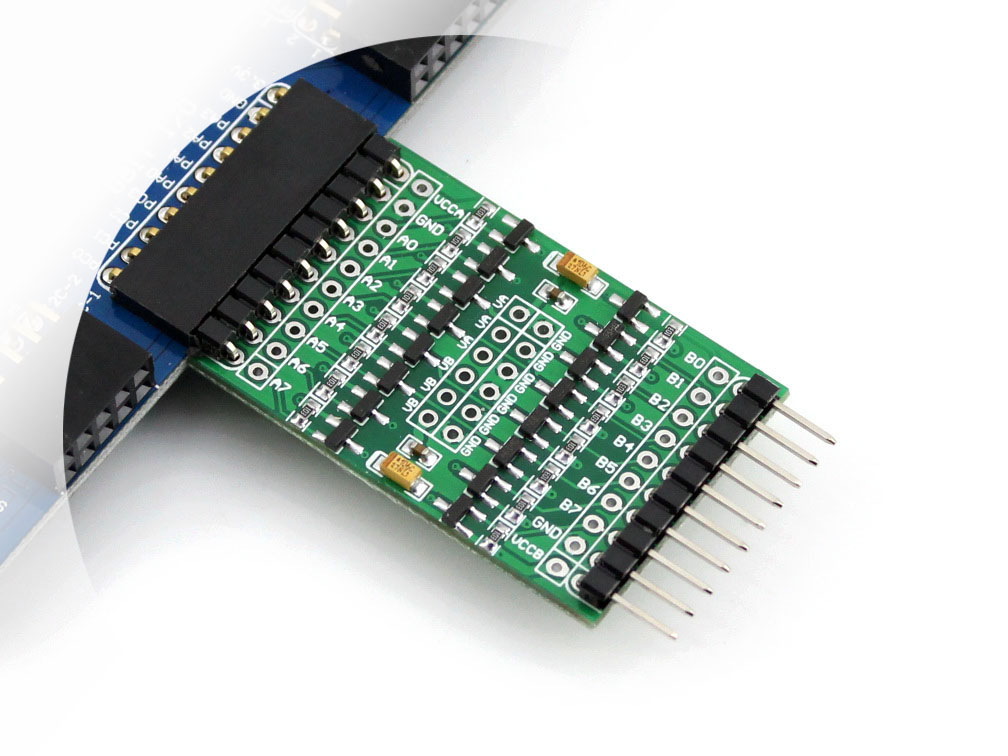

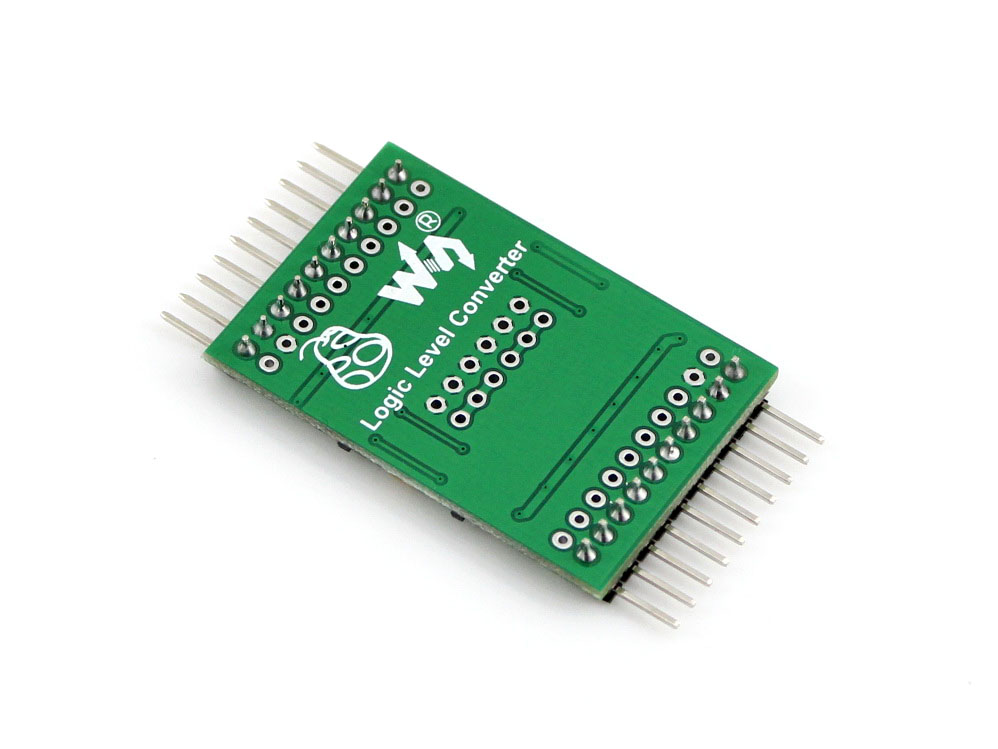

产品图片

产品资料

资料包括：

  • 电路原理图
  • 开发资料

下载路径： www.waveshare.net/wiki/Logic_Level_Converter

配置清单

  1. Logic Level Converter × 1

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
