树莓派锂电池扩展板 - 5V稳压输出 双向快充

板载SW6106移动电源芯片 锂电池保护电路
价格
原价
型号
Li-ion Battery HAT
SKU
15089
品牌
Waveshare
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务
加入购物车

产品简介

【一分钟自我介绍】
我是一款适用于Raspberry Pi的锂电池扩展板,板载SW6106移动电源芯片,可提供稳定5V电压输出,还支持双向快充。
带上我,告别供电的困扰,让你随时随地玩转树莓派。其实,我也是个迷你移动电源,你还可以用于其他5V设备供电。

【锂电池使用注意事项】
  • 锂聚合物和锂离子电池很不稳定。如果充电或使用不当,可能会导致火灾,人身伤害和财产损失
  • 对电池组充电和放电时,电池极性切勿连接错误。请勿选用其他劣质的充电器或充电板对锂电池进行充电
  • 请勿使用旧电池,或混用旧电池和新电池,避免其他品牌的电池
  • 如需另购锂电池产品,须确保电池参数与锂电池扩展板兼容,推荐选择正规的电池厂家,并需要自行老化测试确保锂电池能够稳定安全工作
  • 锂电池具有循环寿命,请在达到使用寿命或在使用两年时(以先到者为准),用新电池更换旧电池
  • 请妥善放置电池类产品,远离易燃易爆类物品,远离儿童,避免因保管不慎,引发安全事故
【我的特点】
  • 板载SW6106芯片,支持双向快充,支持PD/QC/FCP/PE/SFCP 等多种快充协议。
  • 板载锂电池保护电路,具有防反接、防过充、防过放、防过流和短路保护功能.
  • 板载快充、警示和电量三种指示灯,方便查看板子和电池的工作状态

【我的参数】

  • 输出电压: 5V
  • 适用电池:3.7V的14500锂电池(充满为4.2V)
  • 产品尺寸:65mm × 30mm
  • 过孔直径:3.0mm

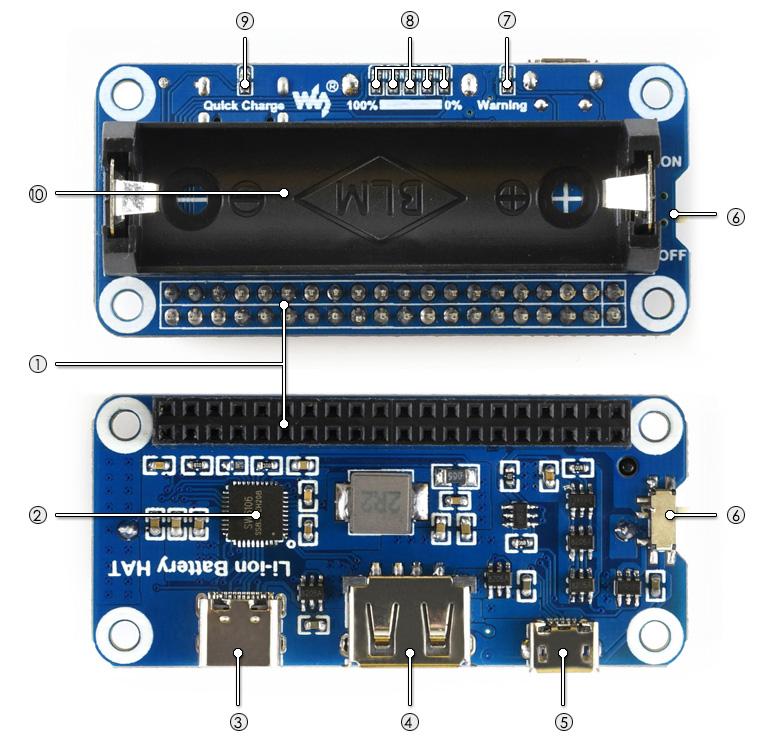

资源简介

    [ 接口简介 ]

  1. Raspberry Pi GPIO接口
    方便接入Raspberry Pi
  2. SW6106电源管理芯片
  3. USB Type-C接口
    电池充电/电源输出
  4. USB Type-A接口
    电源输出接口
  5. Micro USB接口
    电池充电接口

    [ 器件简介 ]

  1. 树莓派电源开关
  2. 电池接反警示灯
    电池接反时点亮
  3. 电量指示灯
    五灯显示电池电量和充电状态
  4. 快充指示灯
    快充工作状态时点亮
  5. 14500电池座

扩展板图示

USB HUB HAT正面
Li-ion Battery HAT正面
USB HUB HAT背面
Li-ion Battery HAT背面
树莓派3 USB集线器
接入Raspberry Pi Zero
树莓派Zero USB集线器
接入Raspberry Pi 3 Model B+
注意 :本产品不包括示意图中的树莓派主板,如有需要,请另行购买。

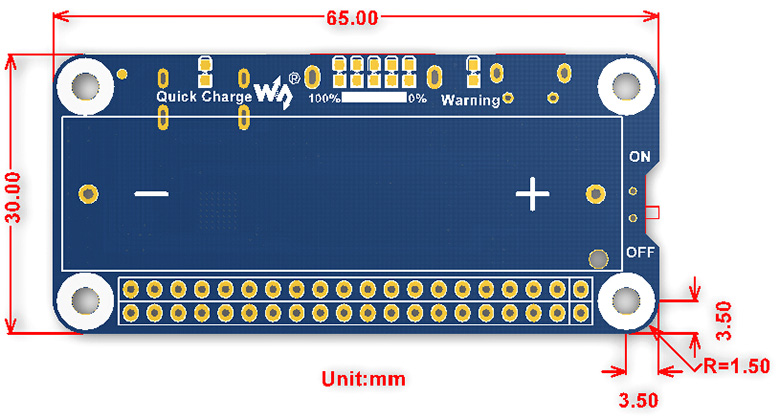

外形尺寸

产品选型

产品型号 适用设备 电池 特性
Pico-UPS-A 树莓派 Pico 800mAh 14500 锂电池 排座供电
Pico-UPS-B 600mAH 聚合物锂电池 排座供电
UPS HAT (C) 树莓派 Zero 1000mAh 803040 聚合物电池 弹簧顶针供电
Li-ion Battery HAT 800mAh 14500 锂电池 不支持 UPS
UPS HAT 树莓派 5/4B/3B+ 2600mAh 18650 锂电池 × 2 (串联),
2.5A 输出,8.4V 充电电源
排座供电
UPS HAT (B) 2600mAh 18650 锂电池 × 2 (串联),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS HAT (D) 树莓派 4B/3B+ 5000mAh 21700 锂电池 × 2 (并联),
2.5A 输出,5V 充电电源 (Type-C 接口)
弹簧顶针供电
Li-polymer Battery HAT 3000mAh 104060 聚合物电池,
2A 输出,5V 充电电源 (Type-C 接口)
排座供电,不支持 UPS
UPS Power Module Jetson Nano 2600mAh 18650 锂电池 × 4 (两并两串),
2.5A 输出,8.4V 充电电源
排线供电,带显示屏
UPS Power Module (B) 2600mAh 18650 锂电池 × 4 (两并两串),
5A 输出,8.4V 充电电源
弹簧顶针供电
UPS Module 3S 板载 Type-C 接口的设备 2600mAh 18650 锂电池 × 3 (串联),
5V 5A 输出,12.6V 充电电源
通过线材引出各种接口
UPS Module Mini CM4 工业扩展模块 350mAh 10440 锂电池 × 3 (并联),
5V 2.5A 输出,5V 充电电源
双排接口

产品资料

资料包括:

  • 用户手册
  • 原理图

下载路径: www.waveshare.net/wiki/Li-ion_Battery_HAT

配置清单

  1. Li-ion Battery HAT × 1
  2. 14500锂电池 × 1
  3. RPi铜柱包(2PCS套) ×1
