LM78M05

订购信息

型号 封装 在线定购
LM78M05CDT(查看) TO-252
LM78M05CT(查看) TO-220

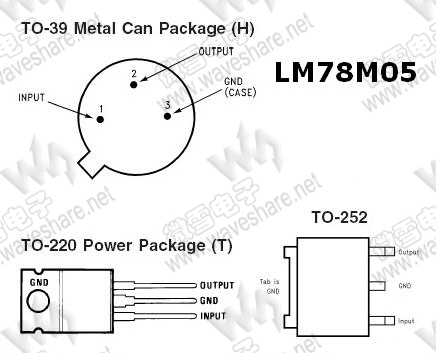

引脚布局

(点击图片看大图)
技术资料—— LM78M05 PDF技术资料

LM78M05 概述


  LM78M05三端阳极稳压器采用内置限流,热关断以及安全操作区域保护,使得该器件几乎不受输出超载的损害。由于充分的散热设置,LM78M05可提供超过0.5A的输出电流。LM78M05器件的典型应用包括有本地(卡上)稳压器,结合单点调节,可有效消除噪声和减缓性能退化。
LM78M05 参数
LM78M05 基本参数
输出电流(mA)   500
输出电压(V)   5
最小输入电压(V)   7.2
最大输入电压(V)   25
LM78M05 其他特性
可调输出
On/Off 引脚
错误标识
温度等级   -40℃~125℃
LM78M05 封装类型
TO-220
TO-39
TO-252

LM78M05 特性

  • 输出电流超过0.5A
  • 不需外部元件
  • 内置过热超载保护
  • 内置短路限流
  • 输出晶体管安全区补偿
  • 可选TO-220,TO-39和TO-252 D-PAK封装
  • 输出电压5V
