GNSS模块 - 支持GPS 北斗(BDS) QZSS

主要参数
型号 L76X GPS Module
SKU 16332 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 88 72 66 -
含5%普税 92.4 75.6 69.3 -
含13%增税 99.44 81.36 74.58 -
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

【一句话自我介绍】
我是一款GNSS(全球导航卫星系统)模块,支持GPS、北斗(BDS)和QZSS多重卫星系统,具有定位快、定位准确和低功耗等优点。

【我的特性】

  • 支持GPS、北斗(BDS)和QZSS多重卫星系统
  • 支持EASY™自生成轨道预测功能,可实现快速定位
  • 支持AlwaysLocate™ 功能,可实现周期模式智能控制
  • 支持DGPS,SBAS (WAAS/EGNOS/MSAS/GAGAN)
  • 支持串口通信波特率范围:4800~115200bps (默认9600bps)
  • 板载可充电锂电池MS621FE,用于掉电保存星历数据和热启动
  • 板载2个LED指示灯,方便查看模块运行状态
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32示例程序等)
【我的GNSS参数】
  • 信号频段: GPS L1(1575.42Mhz) ,BD2 B1 (1561.098MHz)
    • 信道数: 33个跟踪信道,99个捕获信道和210个PRN信道
    • C/A code
    • SBA:WAAS、EGNOS、MSAS、GAGAN
  • 水平定位精度:
    • 自主定位:<2.5mCEP
  • 首次定位时间@ -130dBm (EASY™功能开启):
    • 冷启动:<15s
    • 温启动:<5s
    • 热启动:<1s
  • 灵敏度:
    • 捕获:-148dBm
    • 追踪:-163dBm
    • 重捕获:-160dBm
  • 动态性能:
    • 海拔高度(max):18000m
    • 速度(max):515m/s
    • 加速度(max):4G
【我的其他参数】
  • 通信接口:UART
  • 串口波特率:4800~115200bps (默认9600bps)
  • 更新速率:1Hz (default),10Hz (max)
  • 通信协议:NMEA 0183,PMTK
  • 供电电压:5V / 3.3V
  • 工作电流:11mA
  • 工作温度:-40℃ ~ 85℃
  • 产品尺寸:32.5mm x 25.5mm
【我的用途】
  • 车辆跟踪、资产跟踪、安全系统、工业PDA和GIS应用等

资源简介

L76X GPS Module接口介绍

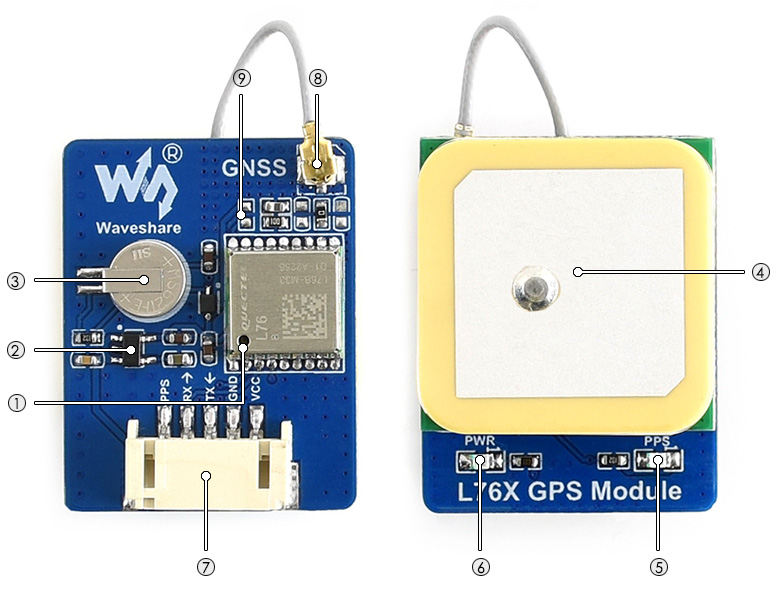

    [ 器件简介 ]

  1. L76B模组
  2. RT9193-33电源芯片
  3. 可充电MS621FE锂电池
    用于掉电保存数据和热启动
  4. 有源陶瓷天线
  5. GPS状态指示灯
  6. 电源指示灯

    [ 接口简介 ]

  1. PH2.0 5PIN连接器
  2. GNSS天线接口

    [ 焊点说明 ]

  1. 备份模式唤醒焊点
    默认不焊接,短接后可退出备份模式

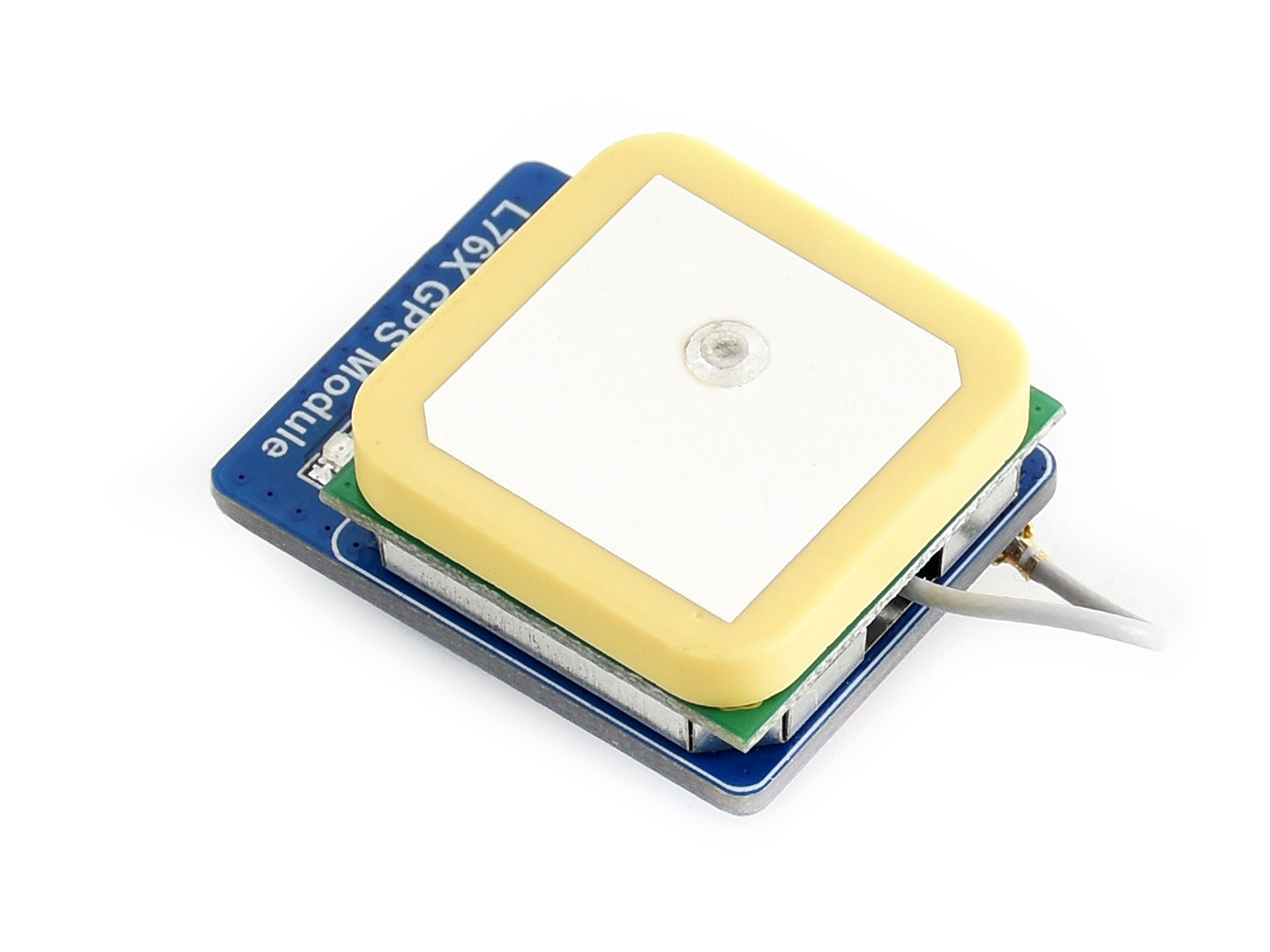

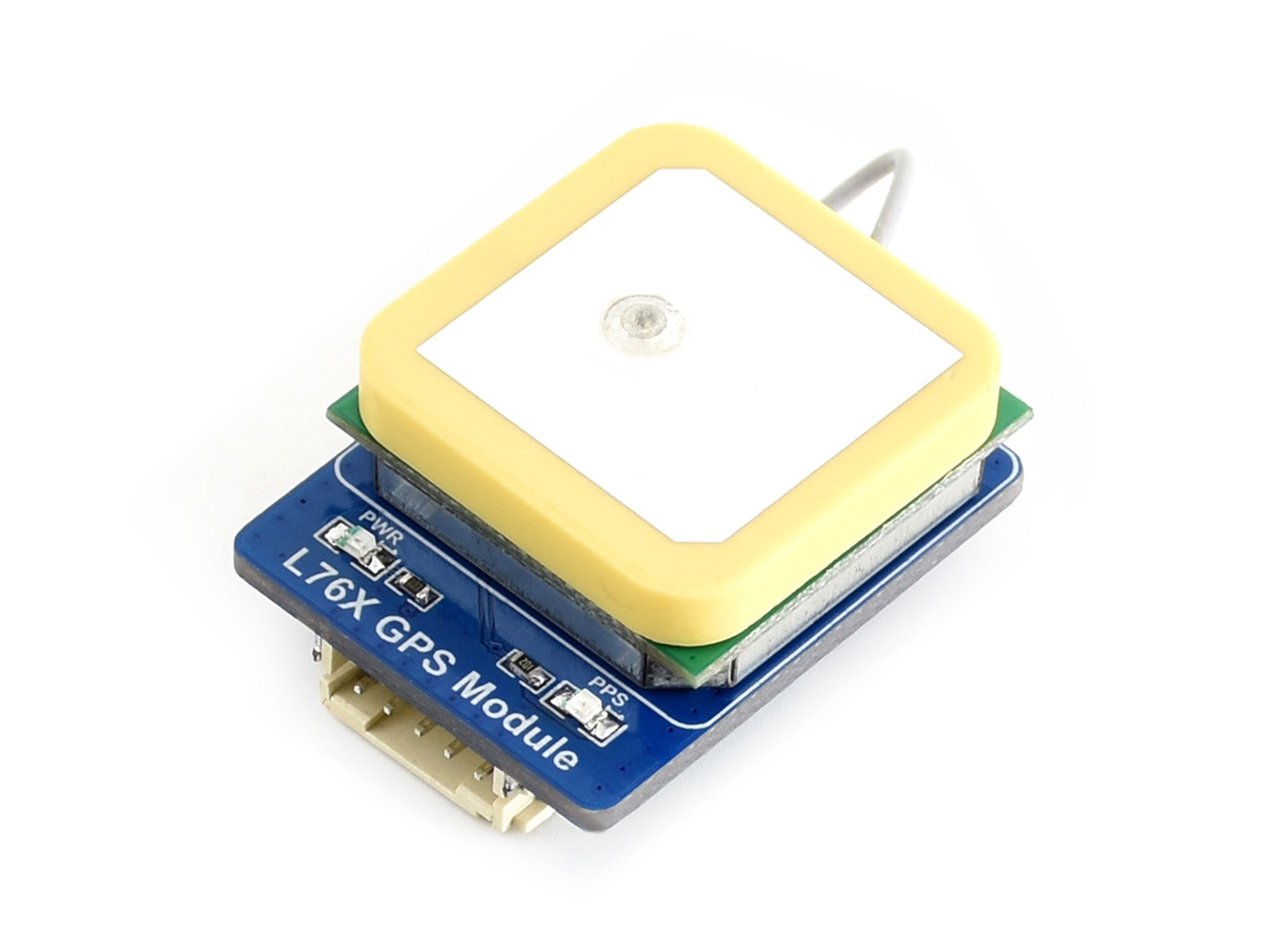

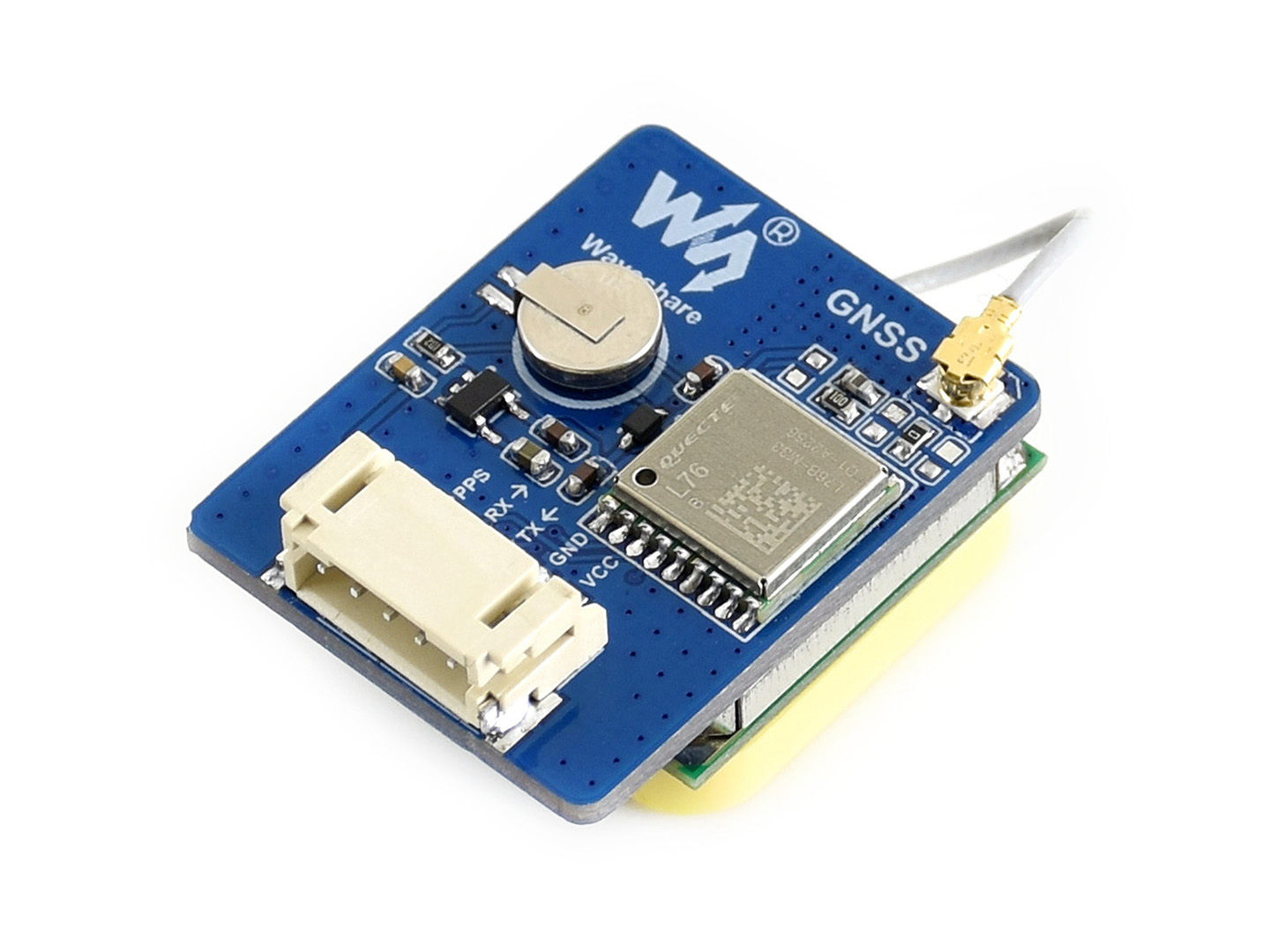

产品图片

引脚定义

引脚号 标识 描述
1 VCC 电源正(3.3V/5V电源输入)
2 GND 电源地
3 TX 接MCU.RX(信号流向:TX >> MCU.RX)
4 RX 接MCU.TX(信号流向:MCU.TX >> RX)
5 PPS GPS状态指示灯

产品资料

资料包括:

  • 用户手册
  • 示例程序
  • 数据手册
  • 原理图

路径: www.waveshare.net/wiki/L76X_GPS_Module

外形尺寸

L76X-GPS-Module尺寸图

详细配置

  1. L76X GPS Module × 1
  2. PH2.0 5PIN连接线 × 1
1
2
如果你需要在室内调试,根据GPS的安放位置,建议选购:

保修信息

保修3个月。
