Micro:bit 履带智能机器人配件包 不含micro:bit

Micro:bit履带机器人,不含Micro:bit,图形化编程

已停产

型号
KitiBot for micro:bit配件包C
SKU
14936
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
注意:本产品适用于但不包含 Micro:bit Micro:bit V2 ,如有需要请另行购买。

产品简介

【一分钟自我介绍】
我是专为Micro:bit而设计的入门级履带机器人,采用图形化编程软件,积木式拖拽搭建,让你轻松玩转智能机器人。
你备好Micro:bit,再带上我,使用我配套的多款功能模块,即可轻松实现循迹、避障、超声波测距、舵机、蓝牙遥控等功能。

【KitiBot for micro:bit】
  • 板载Micro:bit接口,方便直接接入Micro:bit使用
  • 板载MP2636锂电池充电升压电路,方便直接为电池充电,支持边充边放
  • 板载DW01+8205S锂电池保护电路,具有防反接、防过充、防过放、防过流和短路保护功能
  • 板载TB6612FNG双H桥电机驱动芯片,工作高效,不易发热
  • 板载PCA9685 PWM控制芯片,不再担心Micro:bit管脚不够用
  • 板载TLC2543 AD采集芯片,方便Micro:bit接入多路模拟传感器
  • 板载四个APA102酷炫彩灯,双线控制,不再为WS2812B RGB LED和蓝牙冲突而烦恼
  • 板载蜂鸣器,可演奏美妙的音乐

Kitibot for micro:bit资源图

SIM A10/A20 intro Interface

    [ 接口/器件简介 ]

  1. Micro:bit 接口
    方便接入Micro:bit
  2. MP2636
    电源管理芯片,用于充电和升压放电
  3. 8205S
    双N沟道MOS管,用于保护电路
  4. DW01
    锂电池充放电保护芯片,
    用于过充、过放、电流过大,短路保护
  5. RT9193-33
    3.3V电源稳压芯片,用于提供电源给Micro:bit
  6. MLT-8530 蜂鸣器
  7. PCA9685
    I2C接口PWM控制芯片,用于扩展IO口
  8. TB6612FNG
    双H桥电机驱动芯片

  1. TLC2543
    12位AD采集芯片,方便Micro:bit接入模拟循迹传感器
  2. APA102
    双线控制全彩RGB LED灯
  3. 18650电池座
  4. 电源开关
  5. Micro USB 电源接口
    锂电池充电接口
  6. 指示灯
    WARNING:锂电池反接警示灯
    CHG:充电模式指示灯
    BOOT:升压模式指示灯
    PWR:电源指示灯
  7. 外设接口(背面)
    方便接入舵机,超声波和循迹传感器
  8. 电机接口(背面)

产品解析

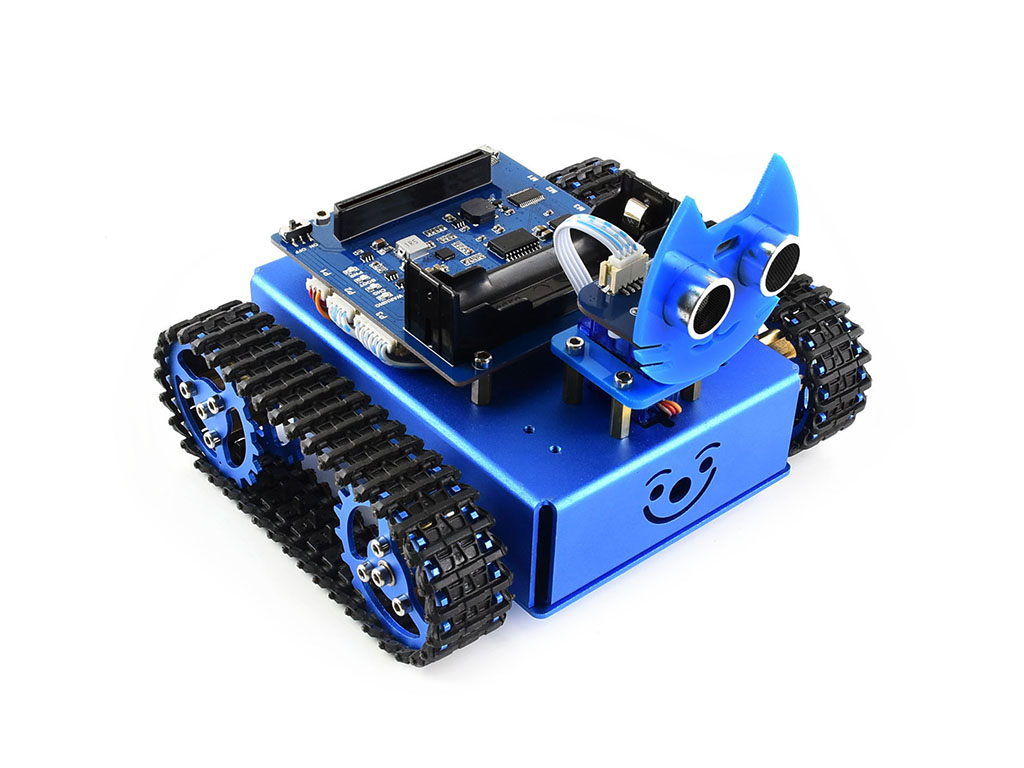

micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
micro:bit履带机器人
注意:本产品不含 micro:bit Joystick for micro:bit ,而且2.4G遥控需要两个Micro:bit,如有需要,请另行选购。

产品图片

产品资料

  • 用户手册
  • 电路原理图
  • 示例程序
  • 开发资料
  • 学习教程

资料路径: www.waveshare.net/wiki/KitiBot_for_micro:bit

配置清单

KitiBot for micro:bit配件包C配置

  1. 小车金属外壳 × 1 (金属盒和底板)
  2. 金属齿轮套装 8PCS × 1
  3. 履带 2PCS × 1
  4. kitiBot for micro:bit 扩展板 × 1
  5. 循迹传感器 × 1
  6. 超声波传感器 × 1
  7. KitiBot亚克力 × 1
  8. 舵机 × 1
  9. 舵机固定板 × 1
  10. 超声波转接板 × 1
  11. 370电机2PCS × 1
  12. 18650电池 × 1
  13. PH2.0 20cm 4Pin 同向排线 × 1
  14. PH2.0 20cm 7Pin 同向排线× 1
  15. USB线 type A公口 转 micro公口 × 1
  16. KitiBot for micro:bit T螺丝铜柱包 × 1
  17. 螺丝刀 2PCS × 1
