GPS External Antenna (B)

主要参数
型号 GPS External Antenna (B)
SKU 8781 库存
规格   品牌
备注
价格表
对应数量 @ 1PCS @ 20PCS @ 100PCS @ 1KPCS
税前 24 23 22 21
含5%普税 25.2 24.15 23.1 22.05
含16%增税 27.84 26.68 25.52 24.36
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品参数:

GPS天线 规格
陶瓷 中心频率 1575±1MHz
带宽 CF±8MHz
Polarization RHCP
增益 5dBic(Zenith)
V.S.W.R <1.5
阻抗 50Ω
Axial Ratio 3dB(max)
Dimension 25*25*4mm
放大器 增益 28±2dB
噪声系数 <1.0
Filter Insertion Loss <3dB
Ex-band Attenuation 35dB@CF±50MHz/50dB@CF±100MHz
供电电压 2.7-5V DC
Current Consumption 16mA
V.S.W.R <2.0
Mechanical 线材 RG174 96编 铜喷锡
接头形式 SMA/MCX/FAKRA 等全系列
Radome Material PC
Mounting Method Magnet/Adhesive
Environmental 工作温度 -40℃~+85℃
Relative Humidity Up to 95%
防水等级 IP65~IP67
Vibration 10 to 55Hz with 1.5mm amplitude 2hours
Environmentally Friendly ROHS 环保

应用案例:

  • 导航仪天线,车载DVD天线

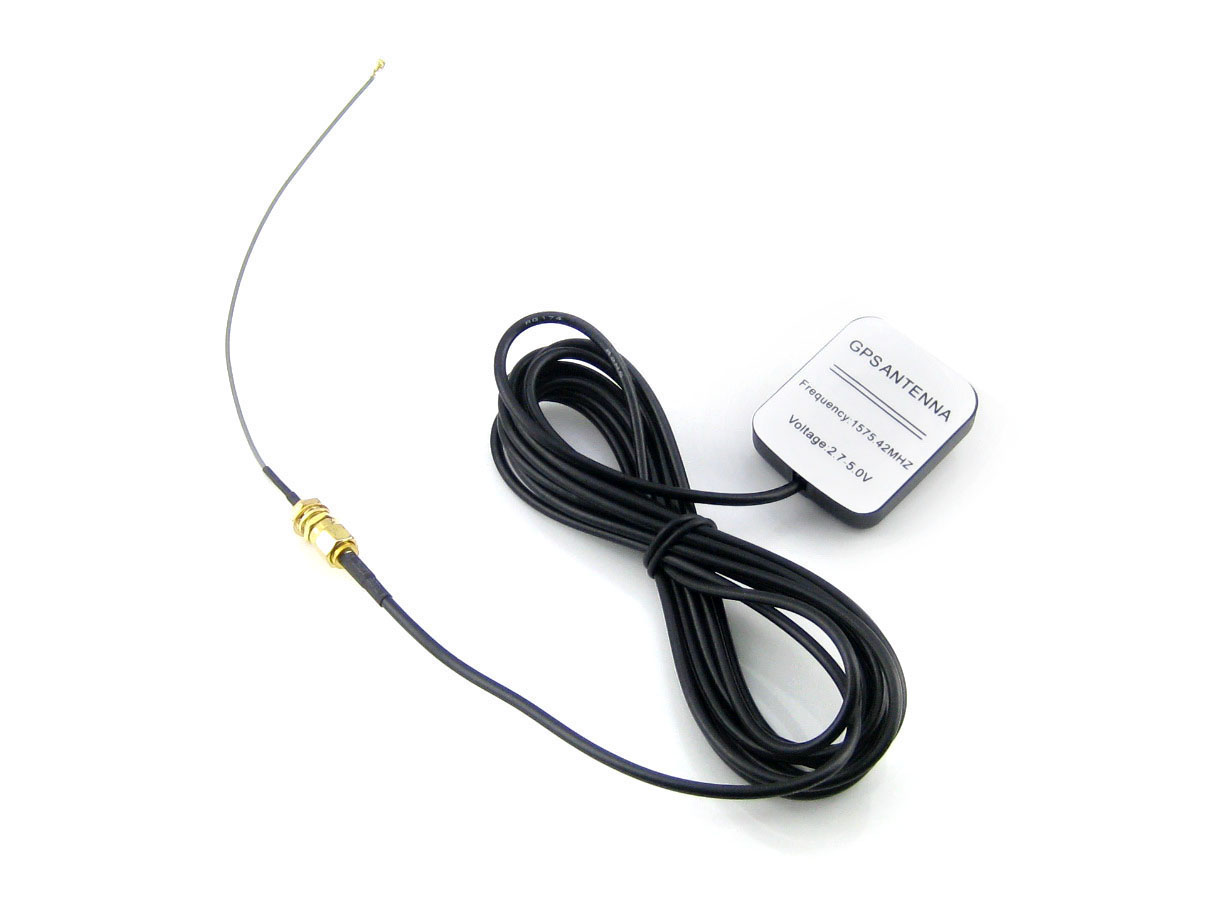

产品图片

配置清单

  1. GPS External Antenna (A) × 1

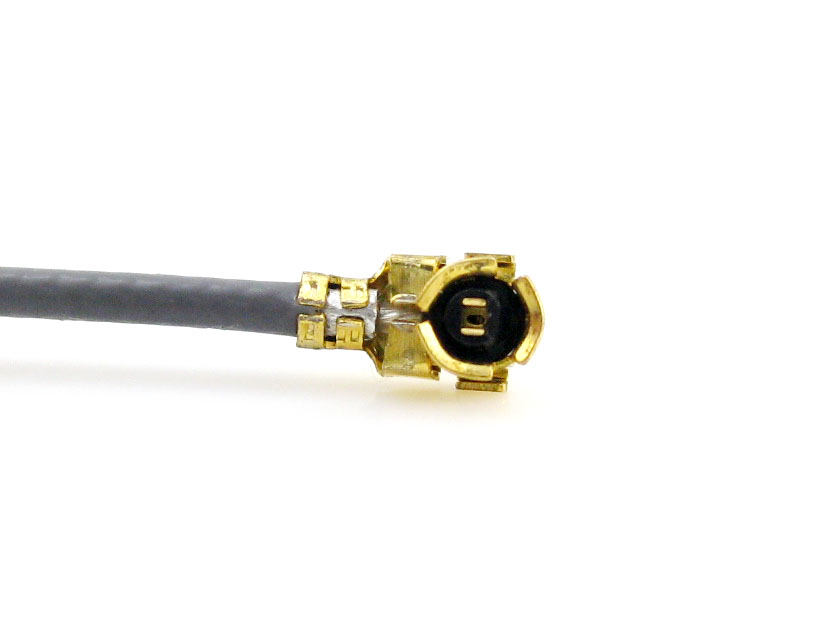

  2. IPX转SMA外螺内针接头 × 1
