QFP144 TQFP144 IC51-1444-1354-7 通用测试座带排针

从四侧引出所有PIN;兼容2.54mm万用板;采用特制长头针,支持拉线或插入用户板
价格
原价
型号
GP-QFP144-0.5
SKU
6728
价格参考
  • {{tax.tax_name}}
数量 {{price.num}}+
价格
数量
- +


7天无理由退换

  • 产品详情
  • 配置清单
加入购物车

产品简介

产品用途 通用编程座、通用测试座,对QFP144的IC芯片进行烧写、测试
适用型号 QFP144/TQFP144/LQFP144,引脚间距0.5mm
测试座 IC51-1444-1354-7
特点 从四侧引出所有PIN;兼容2.54mm万用板;采用特制长头针,支持拉线或插入用户板

规格尺寸

QFP144 通用编程座/测试座适用芯片详细规格:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
IC51-1444-1354-7 0.5 144 20 × 20 22 × 22 21.3 - 43 × 47

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

QFP144 通用编程座/测试座实物图片,点击图片查看高清大图:

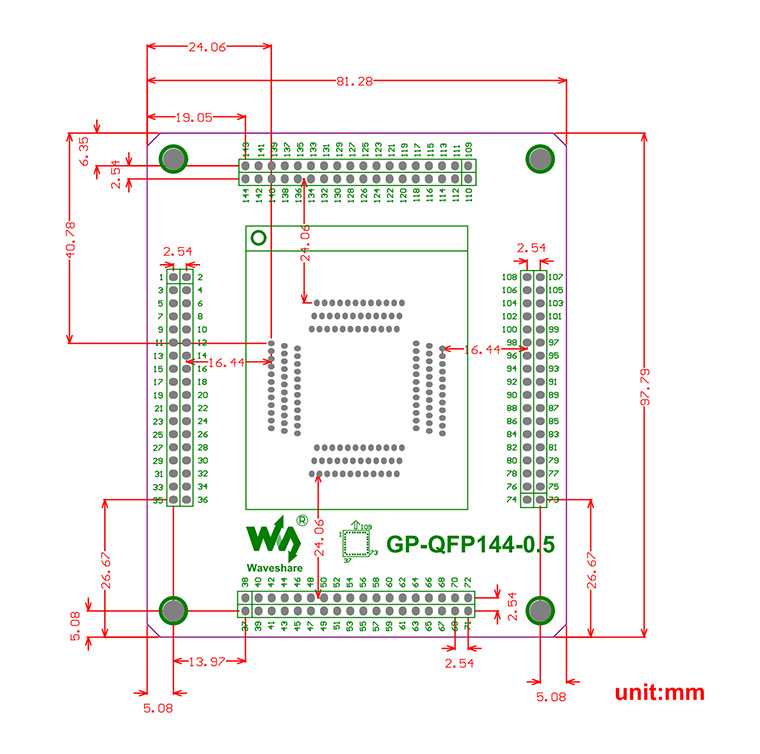

产品尺寸

配置清单

  1. GP-QFP144-0.5 编程座 × 1
  2. 配件包(含彩色杜邦线20条、长头排针20位) × 1
