FT245

芯片信息

型号 封装 在线定购
FT245BL(查看) LQFP32
FT245RL(查看) SSOP28
FT245RQ(查看) QFN32

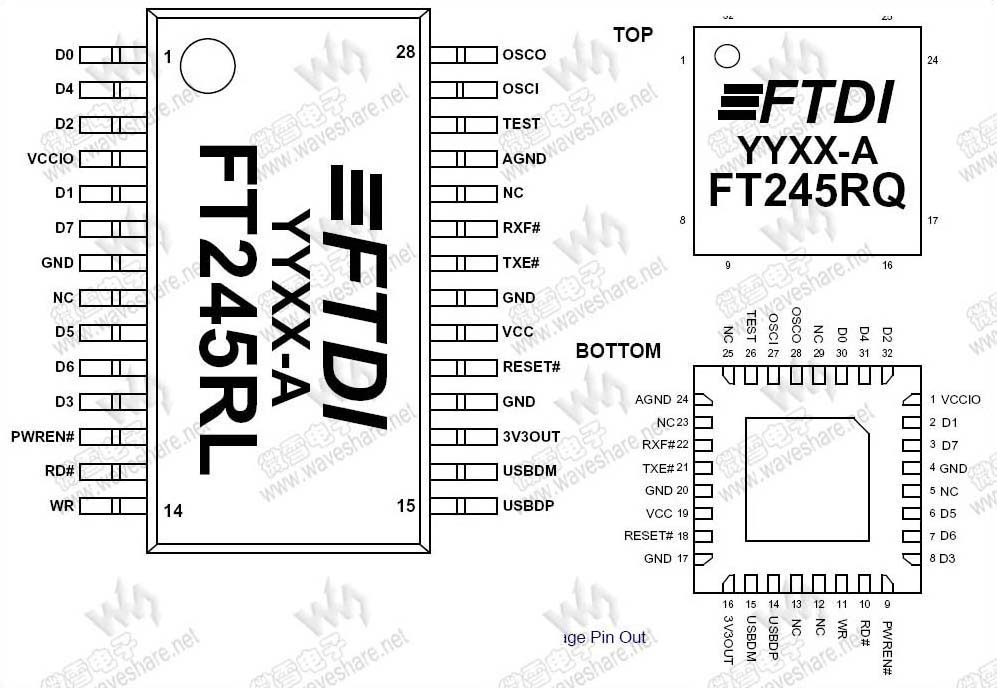

引脚布局

(点击图片看大图)
技术资料—— FT245 PDF技术资料

FT245 功能特性

  • 用于并行FIFO双向数据传输接口的USB独立芯片
  • 完整的USB协议处理芯片-不需具体的USB固件编程
  • 基于4-wire握手连接,面向MCU/PLD/FPGA逻辑的简单接口
  • 数据传输速率达1Megabyte/second - D2XX Direct Drivers
  • 数据传输速率达300kilobyte/second - VCP Drivers
  • 256字节的接收缓冲和128字节的发送缓冲,利用缓冲平滑技术,实现较高的数据吞吐量
  • FTDI的免版税VCP和D2XX驱动避免了大多数情况下的USB驱动程序开发
  • 新型USB FTDI芯片ID识别功能
  • FIFO接收发送缓冲区,实现较高数据吞吐量
  • 可调接收缓冲区超时
  • 同步和异步的位响应模式接口选项,并通过RD#和WR#实现选通,可允许该数据总线充当通用I/O口
  • T245集成了1024Bit的内部EEPROM,用于存储USB VID, PID,序列号和产品描述字符串
  • FT245器件提供可预编程的唯一USB序列号
  • 通过PWREN#引脚和唤醒引脚功能,可支持USB挂起/唤醒
  • 内置事件字符支持
  • FT245支持总线供电,自我供电,和高功率总线供电等USB配置
  • 集成3.3V电平转换器,用于USB I/O
  • 在FIFO接口和控制引脚集成电平转换器,使接口支持5V-1.8V逻辑
  • 真正5V/3.3V/2.8V/1.8V CMOS驱动输出和TTL输入
  • 高I/O引脚输出驱动选项
  • FT245集成USB电阻
  • FT245集成上电复位电路
  • FT245集成时钟-不需外部晶振共振
  • FT245集成AVCC电源滤波-无需单独的AVCC引脚和外部R-C滤波
  • SB批量传输模式.
  • FT245采用3.3V至5.25V独立工作电源
  • 低操作电流,低USB挂起电流
  • 低USB带宽占用
  • 兼容UHCI/OHCI/EHCI主机控制器
  • 兼容USB 2.0全速运行
  • -40℃至85℃扩展操作温度范围
  • 可选无铅28脚SSOP和QFN-32封装(RoHS认证)
