QFP48 PQFP48 TQFP48 IC引脚间距0.5mm 测试座

用于QFP48的IC芯片进行烧写、测试,IC体宽7×7mm

型号 FPQ-48-0.5-06

SKU 3551

品牌 Enplas

  • 产品详情
  • 包装信息
加入购物车

产品简介

产品用途 编程座、测试座,对QFP48的IC芯片进行烧写、测试
适用封装 QFP48、PQFP48、TQFP48,引脚间距0.5mm
特点 底部引出引脚为不规则排列

规格尺寸

QFP48 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
FPQ-48-0.5-06 0.5 48 7 × 7 9 × 9 8 - -

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

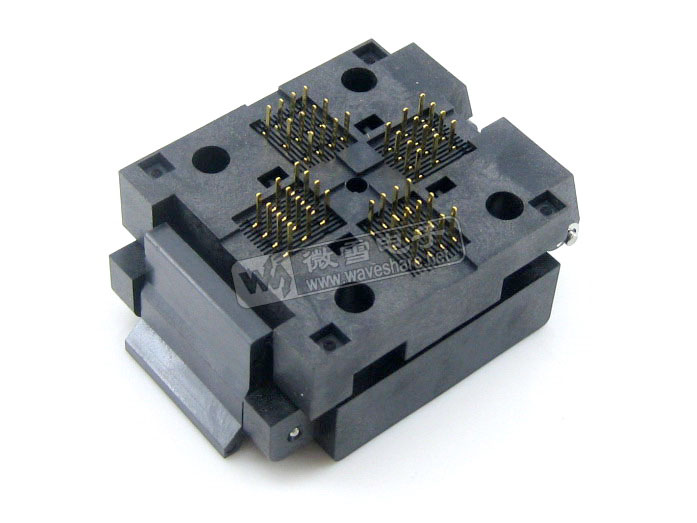

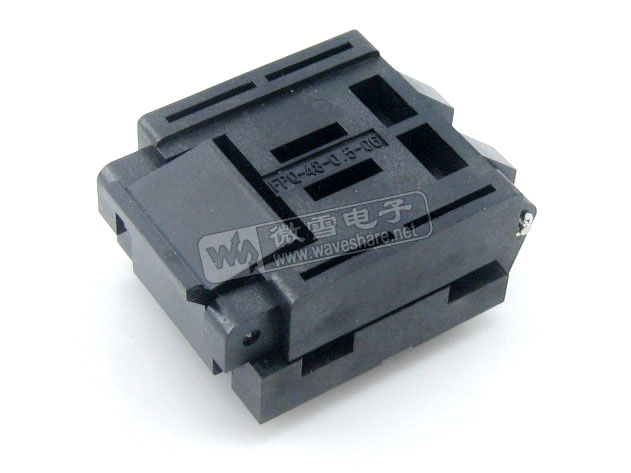

QFP48 编程座/测试座实物图片:

配置清单

  • FPQ-48-0.5-06 × 1
