QFP44 PQFP44 TQFP44 IC引脚间距0.8mm 测试座

用于QFP44的IC芯片进行烧写、测试,IC体宽10×10mm

已停产

型号
FPQ-44-0.8-19
SKU
3550
品牌
Enplas
  • 产品详情
  • 配置清单

产品简介

产品用途 编程座、测试座,对QFP44的IC芯片进行烧写、测试
适用封装 QFP44、PQFP44、TQFP44,引脚间距0.8mm
特点 底部引出引脚为不规则排列

规格尺寸

QFP44 编程座/测试座适用芯片详细规格,以及适配座外形尺寸:

单位: mm
型号 引脚间距 引脚数 适用IC尺寸 (参考) 外型尺寸 (参考)
本体
A x B
含引脚
C x D
钳位宽度
E
1/2 IC 高度
F
G x H
FPQ-44-0.8-19 0.8 44 10 × 10 12 × 12 11 - -

示意图
(仅供参考,详细数据请查看编程座PDF及实物)

产品图片

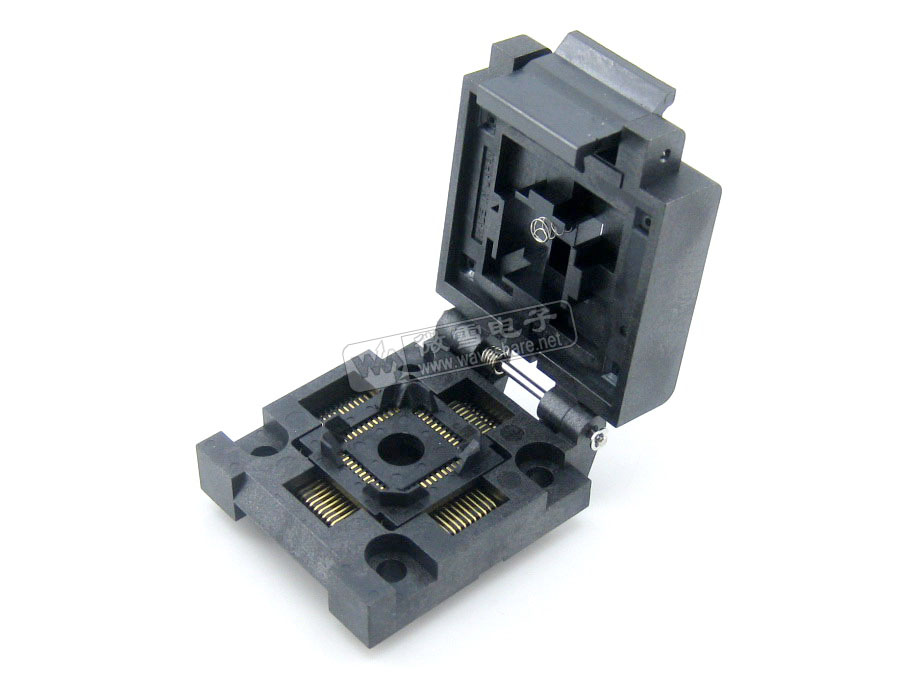

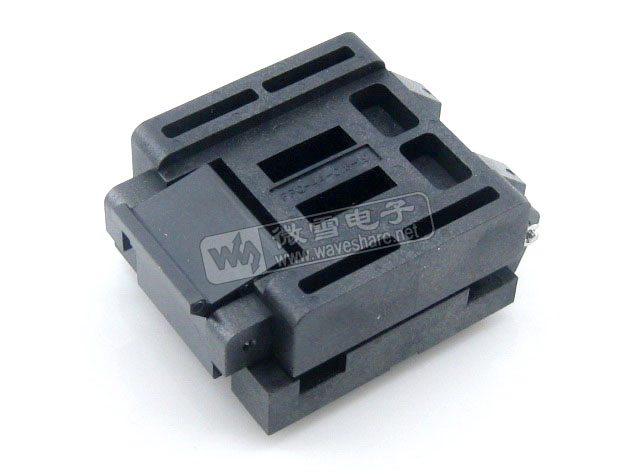

QFP44 编程座/测试座实物图片:

配置清单

  • FPQ-44-0.8-19 × 1
