本产品已停产。

产品简介

产品用途

• 快速入门基于STM8S208MBT6B的应用开发
• 快速搭建基于STM8S208MBT6B的开发平台

功能简介

• 电源
  • 外接5V供电
  • 可通过跳线帽跳转为3.3V供电
• 板载芯片
  • STM8S208MBT6B
  • AMS1117-3.3，3.3V稳压芯片
• 接口资源
  • SWIM接口，兼容ST LINK定义的SWIM接口标准
  • 带有DVK501外扩接口(BUS_A / BUS_B) （具体连接定义）
• 其他资源
  • 复位按键
  • 带有1个采用CAN收发器芯片SN65HVD230的CAN接口
  • 带有3个电容触摸感应式按键，通过触摸按键，可以体验STM8S的触摸按键方案和性能
  • 带有1个电容触摸感应式滑条，通过触摸滑条，可以体验STM8S的电容触摸滑条的方案和性能
  • 晶振可自定义，可使用板子自带的8M晶振，亦可通过跳线设置选择实际需要的晶振
  • 详细的标识了所有端口的功能，搭建开发平台更快、更准
  • 规则的引出了所有IO口，排列为“VCC，GND，PX0----PX7”，方便做相关实验

资源简介

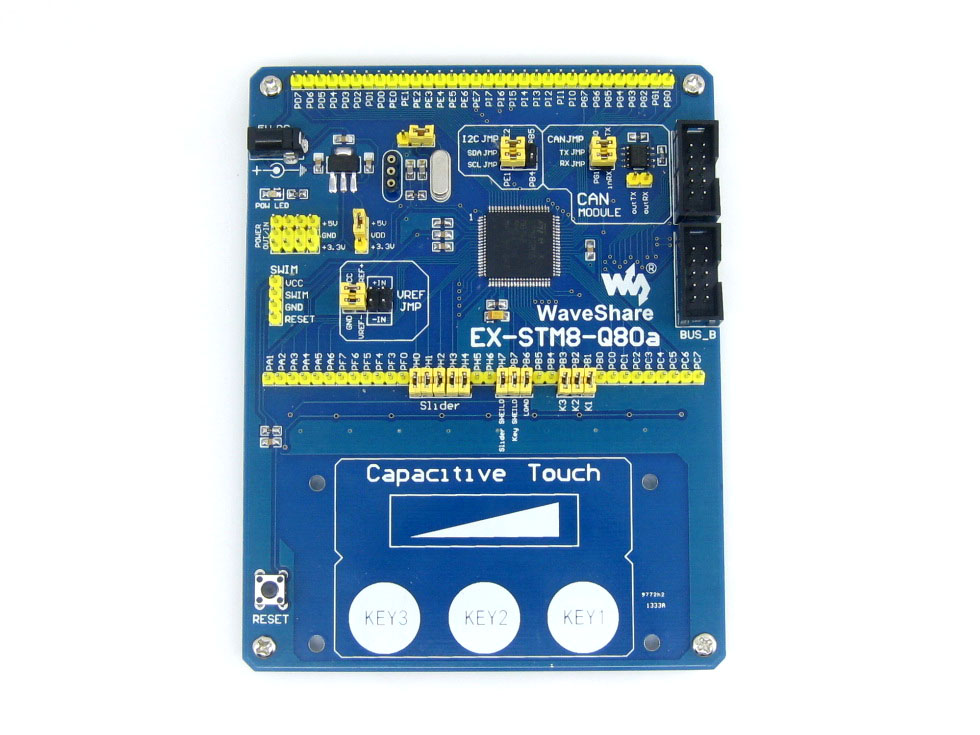

外部晶振配置模块 下方为板载8M晶振 上方为自定义晶振接口 通过跳线帽进行配置 5V DC接口 电源输入 板载3.3V稳压器件 AMS1117-3.3 电源指示灯 供电模式跳线帽 5V/3.3V 可作为电源输入口 可对外供电 供电模式跳线帽 5V/3.3V SWIM下载仿真接口 方便下载及调试 兼容ST-LINK VREF跳线选择 跳左选择目标板供电电压作为基准电压 跳右选择外接供电作为基准电压 触摸体验区 3个触摸按键 1个触摸滑条 复位按键 电容式触摸滑条模块使能跳线 跳上连接到PH0到PH4口 可以连接到其他自选IO口 按键Load,Shield跳线 跳上连接到PH6,PH7 可以连接到其他自选IO口 电容式触摸按键跳线 跳上连接到PB1-PB3 可以连接到其他自选IO口 主芯片 STM8S208MBT6B LQFP64封装 外设扩展版接口 用于连接扩展板DVK501 附带详细的接口定义说明 方便入门，开发常用外围 CAN选择跳线 跳上使用CAN功能 I2C选择跳线 跳左选择PE1,PE2 跳右选择PB4,PB5 MCU扩展排针 引出所有引脚 清晰明了的引脚标识 方便与外设进行IO连接

接口定义

STM8S208Mx开发板SWIM 仿真/下载接口的相关定义

SWIM接口

特别注意，STM8S207Cx开发板提供调试、下载接口的接入，但不自带仿真、下载功能，亦不配送下载器，下载器需另行采购。

开发资料

包括如下内容：

• 原理图
• 示例程序（C程序）
• STM8开发软件（STVP等软件）
• STM8器件手册
• STM8开发资料

配置清单

1. EX-STM8-Q80a-208 x 1
2. USB特制取电线 x 1
3. 4-pin连接线 x 2
4. 2-pin连接线 x 2
5. 软件光盘 x 1
