EX-STM8-Q48a-105

主要参数
型号 EX-STM8-Q48a-105(标准版)
规格
品牌 WaveShare
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 78 75 73 71
含5%普税 81.9 78.75 76.65 74.55
含17%增税 91.26 87.75 85.41 83.07
版权所有,侵权必究。未经许可,不得用于商业用途。
本产品已停产。

产品简介

产品用途

  • 快速入门基于STM8S105Cx的应用开发
  • 快速搭建基于STM8S105Cx的开发平台

功能简介

  • 电源
    • 外接5V供电
    • 可通过跳线帽跳转为3.3V供电
  • 板载芯片
    • STM8S105C4 / STM8S105C6
    • AMS1117-3.3,3.3V稳压芯片
  • 接口资源
  • 其他资源
    • 复位按键
    • 带有3个电容触摸感应式按键,通过触摸按键,可以体验STM8S的触摸按键方案和性能
    • 晶振可自定义,可使用板子自带的8M晶振,亦可通过跳线设置选择实际需要的晶振
    • 详细的标识了所有端口的功能,搭建开发平台更快、更准
    • 规则的引出了所有IO口,排列为“VCC,GND,PX0----PX7”,方便做相关实验

资源简介

<%=sTitle%>
  1. 5V DC接口
    • 电源输入
  2. 电源指示灯
  3. 电源输入输出接口
    • 5V/3.3V
    • 可作为电源输入口(备用)
    • 可对外供电
  4. 主芯片
    • STM8S105C4 / STM8S105C6
    • LQFP48封装
  5. SWIM下载仿真接口
    • STLINK标准
  6. 复位按键

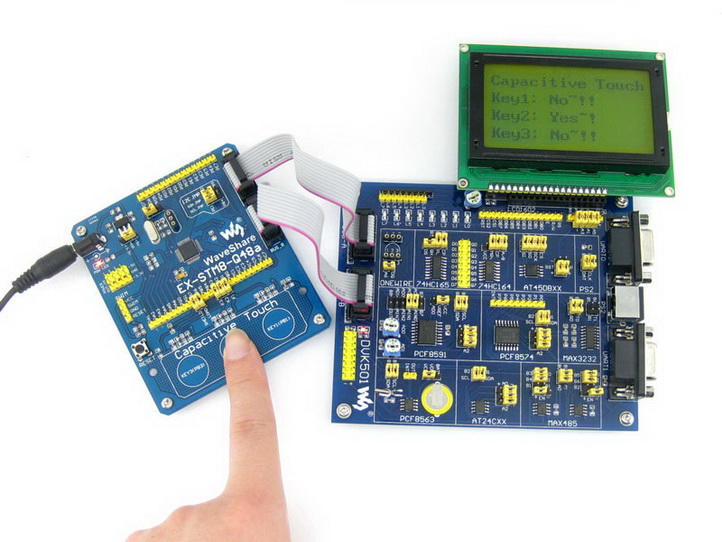

  7. 电容式触摸按键模块
    • 带有3个电容触摸感应式按键
    • 通过触摸按键,可以体验ST公司
      开源的触摸按键方案和性能
  8. 按键Load,Shield跳线帽
    • 跳上连接到PB6,PB7口
    • 可以连接到其他自选IO口
  1. 按键触摸使能跳线帽
    • 跳上连接到PB1,PB2,PB3口
    • 可以连接到其他自选IO口
  2. 外设扩展版接口
    • 用于连接扩展板DVK501
    • 附带详细的接口定义说明
    • 方便入门,开发常用外围
  3. I2C选择跳线帽
    • 跳左选择PE1,PE2
    • 跳右选择PB4,PB5
  4. MCU扩展排针
    • 引出所有引脚
    • 清晰明了的引脚标识
    • 方便与外设进行IO连接
  5. 外部晶振配置模块
    • 左方为板载8M晶振
    • 右方为自定义晶振接口
    • 通过跳线帽进行配置
  6. 板载3.3V稳压器件
    • AMS1117-3.3
  7. 供电模式跳线帽
    • 5V/3.3V

产品图片


STM8S105Cx开发板图一

STM8S105Cx开发板图二

接口定义

STM8S105Cx开发板SWIM 仿真/下载接口的相关定义

JTAG 接口
SWIM接口

特别注意,STM8S105Cx开发板提供调试、下载接口的接入,但不自带仿真、下载功能,亦不配送下载器,下载器需另行采购。

开发资料

包括如下内容:

  • 原理图
  • 示例程序(C程序)
  • STM8开发软件(STVP等软件)
  • STM8器件手册
  • STM8开发资料
资料路径:www.waveshare.net/wiki/EX-STM8-Q48a-105

配置清单

  1. EX-STM8-Q48a-105 x 1
  2. USB特制取电线 x 1
  3. 4-pin连接线 x 2
  4. 2-pin连接线 x 2
  5. 软件光盘 x 1
