EPM7032S

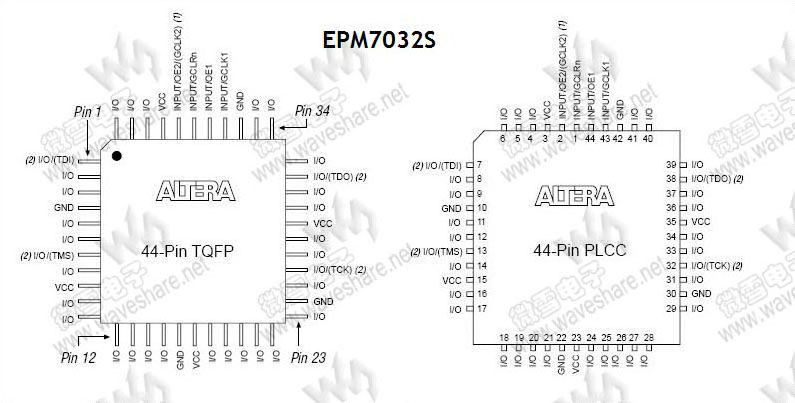

引脚布局

(点击图片看大图)
技术资料—— EPM7032S PDF技术资料

EPM7032S资料


EPM7032S基本参数(与同系列其它型号相比):

型号 门数 宏单元 LABs Fcnt(MHz)
EPM7032S 600 32 2 175.4
EPM7064S 1250 64 4 175.4
EPM7128S 2500 128 8 147.1
EPM7160S 3200 160 10 149.3
EPM7192S 3750 192 12 125.0
EPM75256S 5000 256 16 128.2

EPM7032S速度(与同系列其它型号相比):

型号 速度等级
-5 -6 -7 -10 -15
EPM7032S Y Y Y
EPM7064S Y Y Y
EPM7128S   Y Y Y Y
EPM7160S   Y Y Y Y
EPM7192S     Y Y Y
EPM7256S     Y Y Y

EPM7032S封装与可使用的引脚数(与同系列其它型号相比):

型号 封装
PLCC44 TQFP44 PLCC84 PQFP100 TQFP100 PQFP160 PQFP208 RQFP208
EPM7032S 36 36
EPM7064S 36 36 68   68
EPM7128S     68 84 84 100
EPM7160S     64   84 104
EPM7192S           124
EPM7256S             164 164
