树莓派多功能扩展板 功能板

板载USB TO UART 方便进行串口调试

已停产

型号
DVK512
SKU
9153
品牌
Waveshare
  • 产品详情
  • 配置清单
  • 保修&售后服务

产品简介

【一句话自我介绍】
我是一块Raspberry Pi A+/B+/2B/3B/3B+/4B的外扩板，我带有丰富的资源及扩展接口，支持各类外围模块的接入。

【我的基本情况】

  • 板载USB TO UART，方便进行串口调试，没有我，看你怎么调？
  • 板载4头按键和4匹LED，驾！
  • 板载RTC，时间观念特别强
  • 板载LCD1602接口，也许你觉得鸡肋，但它是如此的弃之可惜
  • 板载UART、SPI、I2C、8I/Os接口，兼容waveshare标准，方便接入各种外围

资源简介

SIM A10/A20 intro Interface

    [ 核心接口简介 ]

  1. RPi 连接口
    方便接入RPi
  2. UART接口
    方便接入各类使用UART接口的模块
    如RS232、RS485、USB TO UART模块等
  3. 8I/Os接口
    方便接入各类使用I/O控制的模块
    如8位按键模块、Logic Level Converter、
    Mix Board等
  4. SPI接口
    方便接入各类使用SPI接口的模块
    如AT45DBXX DataFlash Board、L3G4200D Board等
  5. I2C接口
    方便接入各类使用I2C接口的模块
    如PCF8574 IO Expansion Board、PCF8563 RTC Board、
    LSM303DLHC Board等
  6. 字符LCD接口
    方便接入LCD1602

    [ 其他接口简介 ]

  1. USB TO UART接口
    经过板载CP2102 USB TO UART芯片的转换，转为UART

    [ 器件简介 ]

  1. 电源LED
  2. 用户LED
    便于I/O输出测试或显示程序运行状态
  3. 用户按键
    便于I/O输入测试或控制程序运行状态
  4. 电位器
    用于LCD1602对比度调整
  5. RTC实时时钟供电电池座
  6. PCF8563
    RTC实时时钟芯片
  7. 32.768K晶振
    RTC实时时钟晶振
  8. CP2102
    USB TO UART，方便调试

    [ 跳线说明 ]

  1. CP2102跳线
  2. RTC跳线
  3. 用户LED跳线
  4. 用户按键跳线

以上跳线使用说明：
  • 短接跳线：接入到示例程序指定的I/O
  • 断开跳线：可改为使用连接线接入自定义的I/O

扩展板图示

树莓派 RPi B+ DVK512

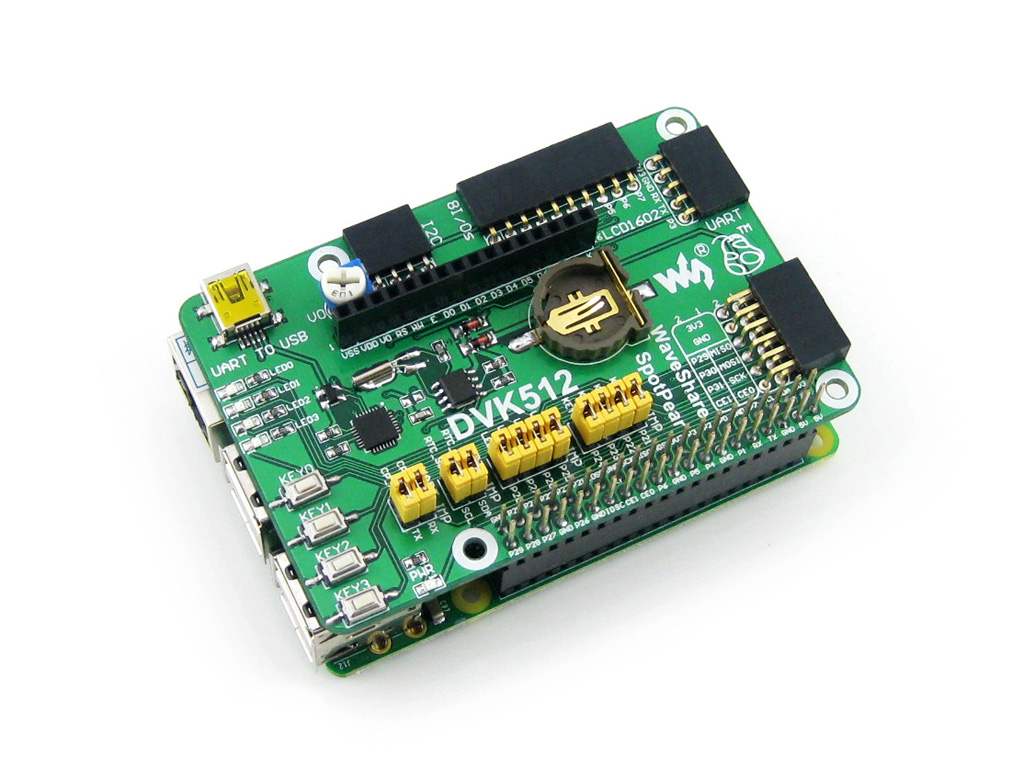

DVK512正面图
树莓派 RPi B+ DVK512
DVK512正面侧视图
树莓派 RPi B+ DVK512
DVK512背面侧视图
树莓派 RPi B+ DVK512
接LCD1602
树莓派 RPi B+ DVK512

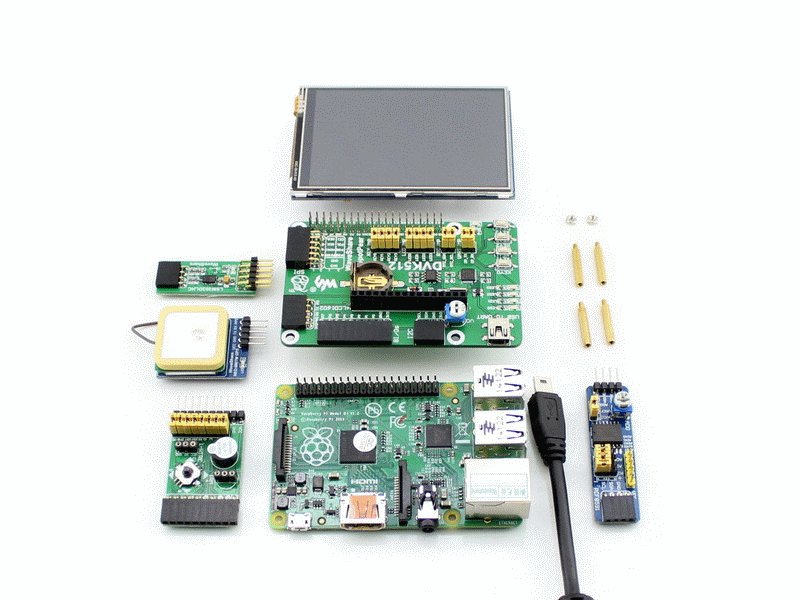

B+接上DVK512

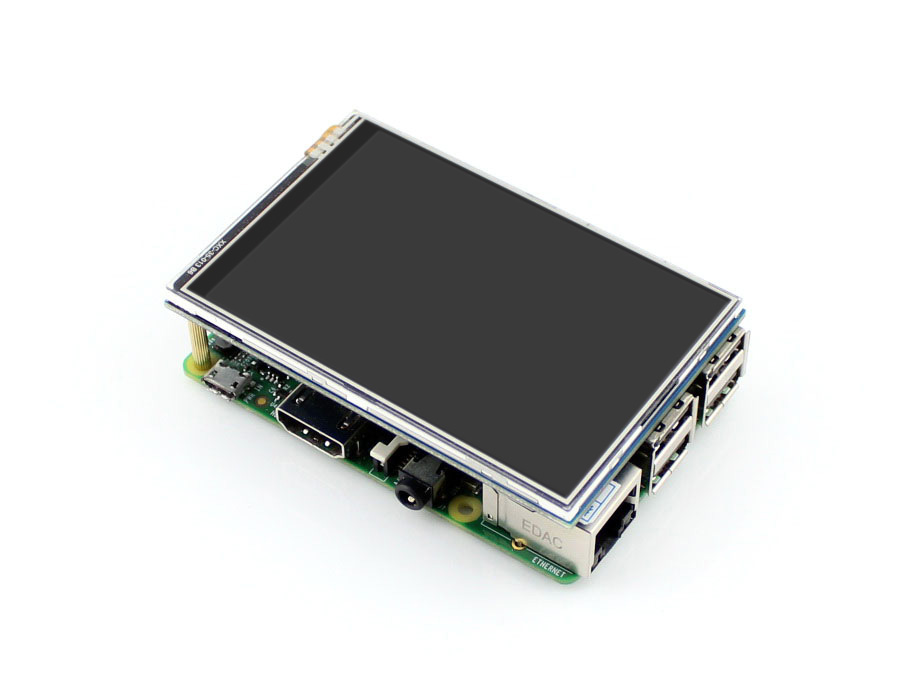

B+接3.5inch RPi LCD (A)

B+接上LCD显示
树莓派 RPi B+ Open2530
B+接入外围模块
树莓派 RPi A+ DVK512
A+接上DVK512
树莓派 RPi A+ DVK512
A+接3.5inch RPi LCD (A)
树莓派 RPi A+ DVK512
A+接上LCD显示
树莓派 RPi A+ DVK512
A+接入外围模块
树莓派2/3代B型（Raspberry Pi 2 Model B） DVK512
2/3代B接上DVK512

2/3代B接3.5inch RPi LCD (A)

2/3代B接上LCD显示
树莓派2/3代B型（Raspberry Pi 2 Model B）接入外围模块
2/3代B接入外围模块
特别注意：
· 本产品不包括示意图中的模块、配件，如有需要，请另行购买。

产品资料

资料说明

  • 用户手册
    • 电子文档
  • 电路原理图
    • PDF格式
  • C示例程序源码
    • 基于linux的上层API源代码
  • 开发文档
    • Raspbian配置手册
    • C函数库安装教程
  • Raspbian（树莓派系统镜像，已配置好）

产品尺寸

配置清单

  1. DVK512 x1
  2. USB线 type A公口 转 mini-B公口 x1
  3. 4PIN+2PIN连接线包 x1
  4. RPi铜柱包(2PCS套) x1
1
2
3
4

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务

• 可通过以下方式联系我们：点击查看
