DS1818

订购信息

型号 封装 在线定购
DS1818R-10+(查看) SOT-23
DS1818R-5+(查看) SOT-23

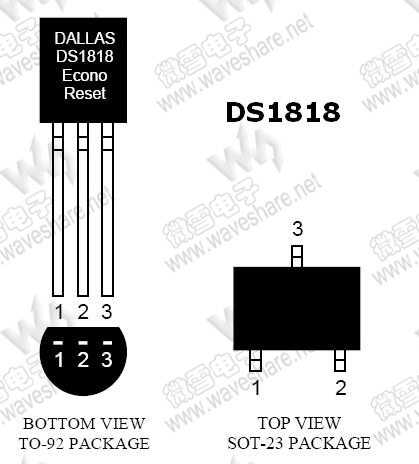

引脚布局

(点击图片看大图)
技术资料—— DS1818 PDF技术资料

DS1818 概述


DS1818经济型复位芯片是一款普通3脚电压监视器,可上电复位,复位状态持续150ms以便电压稳定到容差范围内。电压检测采用温度基准比较电路,一旦检测到电压超出容差范围,将会产生一个低压复位信号。
DS1818的漏极开路输出带有一个5.5 kΩ的内部上拉电阻,用于“线与”电路。DS1818同时还监控着一个基于复位输出的按钮,当按钮被释放时,将产生复位信号。
DS1818经济型复位芯片完美替代了分立元件电路并有效节省了空间,尤其是新型的SOT-23封装。DS1818让任何依赖处理器可靠性操作的系统受益匪浅,对于消费性产品更是明显,比如:打印机、空调、能源管理器、移动电话、PDA和机顶盒等。
DS1818 参数
DS1818 基本参数
复位阀值   2.5V~3.3V
低压复位输出   漏极开路
工作电压   3.3V±5%﹑10%﹑20%
DS1818 其他特性
最小复位超时   85ms~300ms
看门狗特性   无看门狗
监视器特性   手动复位
复位阀值精度   2.5%@+25℃
最大Icc   35μA
DS1818 封装类型
TO-92
SOT-23

DS1818 特性

  • 用于掉电检测的电压监视器
  • 复位按钮监视
  • 低压复位输出
  • 150ms暂停,更具稳定性
  • 5.5 kΩ的内部上拉电阻,实现高效漏极开路输出
  • 最大静态电流35μA
  • 工作范围
    • 3.3V电压,5%、10%和20%容差范围
    • -40℃~+85℃
