DS1642

订购信息

型号 封装 在线定购
DS1642-100+(查看) EDIP24

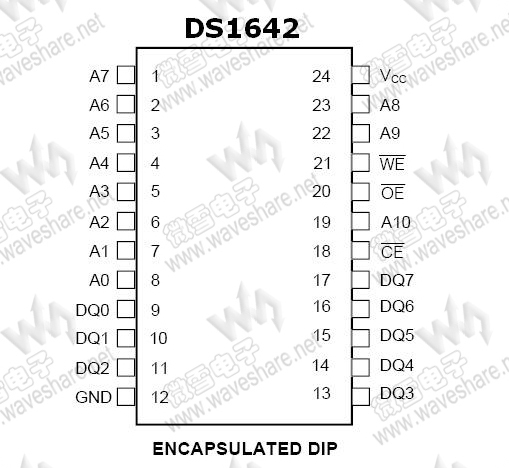

引脚布局

(点击图片看大图)
技术资料—— DS1642 PDF技术资料

DS1642 概述


DS1642是一款2k x 8的非易失静态RAM加功能完备的实时时钟(RTC)芯片,采用字节宽度总线接口。DS1642的非易失时间保持RAM在引脚和功能上兼容任何其他JEDEC标准的2k x 8 SRAM。DS1642还可在ROM,EPROM,和EEPROM插槽间轻松替换,提供非易失性的存储读写和额外的实时时钟功能。
DS1642的实时时钟信息驻留在RAM的前8个区域中,RTC寄存器信息包括年﹑月﹑每月日期﹑日﹑小时﹑分钟和秒,采用24小时BCD格式。DS1642带有每月日期自动更新和闰年补偿功能。为防止在时钟升级周期中造成的数据错误访问,RTC时钟寄存器采用双缓冲机制。由于访问时间寄存器数据时,将会持续造成倒数计时不衰减,双缓冲机制还可以有效防止此类倒数计时中的时间损失。
DS1642还自带掉电检测电路,一旦Vcc供电超出电压容差,器件会被置于未选中状态。DS1642这些特性有效避免了错误的访问和更新周期,防止不可预测的系统操作所带来的时间损失。
DS1642 参数
DS1642 基本参数
容量   16K(2K*8)
日期 / 时间格式   YY-MM-DD / HH:MM:SS
工作电压   5V
速率   70,100
DS1642 其他特性
存储器类型   非易失 SRAM
接口类型   字节宽度总线
定时闹钟
DS1642 封装类型
EDIP24

DS1642 特性

  • 集成非易失SRAM、实时时钟、晶振、掉电控制电路和锂电池
  • 标准JEDEC字节宽度总线接口的2k x 8静态RAM引脚
  • 时钟寄存器可像静态RAM一样访问,位于RAM的前8个区域
  • 掉电情况下,超过10年的非易失性存储
  • 存取时间为70ns和100ns
  • +25℃条件下,石英晶振精度为±1分钟/月,工厂校准
  • BCD码形式的年﹑月﹑每月日期﹑日﹑小时﹑分钟和秒信息,带闰年补偿,有效期至2100
  • 允许±10%的Vcc电压容差,掉电时进行写保护
  • 第一次上电前,锂电池与电路断开、维持保鲜状态
  • 通过美国保险商实验室协会(UL)认证
