LPC4357FET256 核心板 最小系统板
  • LPC4357FET256 核心板 最小系统板
  • LPC4357FET256 核心板 最小系统板
  • LPC4357FET256 核心板 最小系统板
  • LPC4357FET256 核心板 最小系统板
  • LPC4357FET256 核心板 最小系统板

LPC4357FET256 核心板 最小系统板

引出了所有I/O资源 带JTAG/SWD调试下载接口

{{languageName.LANG_GOODS_SPEC_NO}} Core4357

{{languageName.LANG_GOODS_NO}} 8046

{{languageName.LANG_GOODS_BRAND}} Waveshare

{{now_currency.symbol}}{{ sale_price | formatPrice }} {{now_currency.symbol}}{{ orig_price | formatPrice }}
- +
  • {{languageName.LANG_GOODS_NUM}} {{languageName.LANG_GOODS_PRICE}}
  • {{price.num}}+ {{now_currency.symbol}}{{tax_price(price.price) | formatPrice}}
  • {{languageName.LANG_GOODS_DETAIL}}
  • {{languageName.LANG_GOODS_SPEC}}
{{languageName.LANG_JOIN_CART}}
批量:价格面议;     零售:谢绝还价。     50片以上,可定制使用的MCU型号。

产品简介

Core4357是一款基于LPC4357FET256 / LPC4357JET256为主控芯片的核心板,它的主要特点是:

  • 板载1 pcs 256M Bit SDRAM
  • 板载1 pcs 1G Bit NandFlash
  • 板载1 pcs 32M Bit NorFlash
  • 板载MCU的基本电路,包括晶振电路等
  • 引出了未被使用的I/O资源
  • 四层板,排针间距2.0mm,体积较小,适合接入用户系统


资源简介

STM32开发板 Core4357
  1. LPC4357FET256 / LPC4357JET256
    内核:Cortex-M4 Processor core;204MHz Max;
    内核:Cortex-M0 Processor core;204MHz Max;
    封装:LBGA256 ; I/O口:164;
    存储资源:FLASH total 1M,SRAM total 136kB,ROM 64kB,E2PROM 16kB,OTP memory 64 bit;
    接口资源:1 x SPIFI,1 x 10/100T MAC;
    1 x High-speed USB2.0 Host/Device/OTG;
    1 x High-speed USB 2.0 Host/Device;
    1 x 550 UART,3 x 550 USART,1 x IrDA;
    2 x CAN 2.0,2 x SSP,1 x SPI,1 x Fast-mode Plus I2C;
    1 x standard I2C-bus,2 x I2S,1 x EMC,1 x LCD controller;
    1 x SD/MMC,1 x PWM,1 x QEI,1 x 10-bit DAC,2 x 10-bit ADC;
  2. QSPI FLASH器件焊盘
    如果需要外部Flash,可以焊上。(需要客户自己焊接)
  3. MT48LC8M32B2
    256M Bit SDRAM
  4. SST39VF3201
    32M Bit NorFlash
  5. K9F1G08U0B
    1G Bit NandFlash
  6. 12M晶振
  7. 32.768K晶振
    可供内置RTC使用,或用以校准。
  8. MCU引脚接口
    引出VCC、GND及大部分I/O,方便与外设进行连接。

产品图片

STM32开发板 Core4357

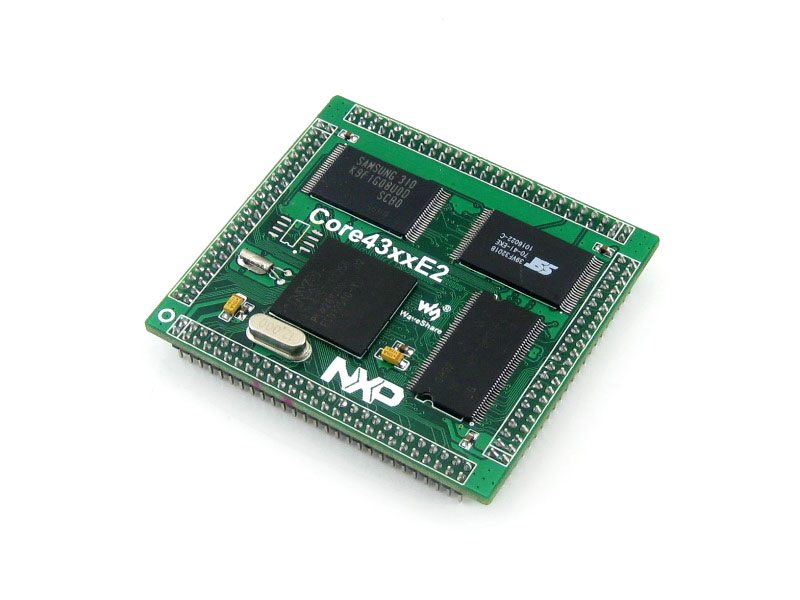

Core4357正面侧视图
divider
STM32开发板 Core4357

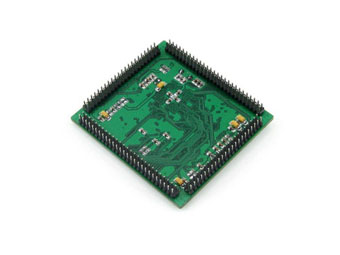

Core4357背面侧视图
divider
divider
STM32开发板 Core4357

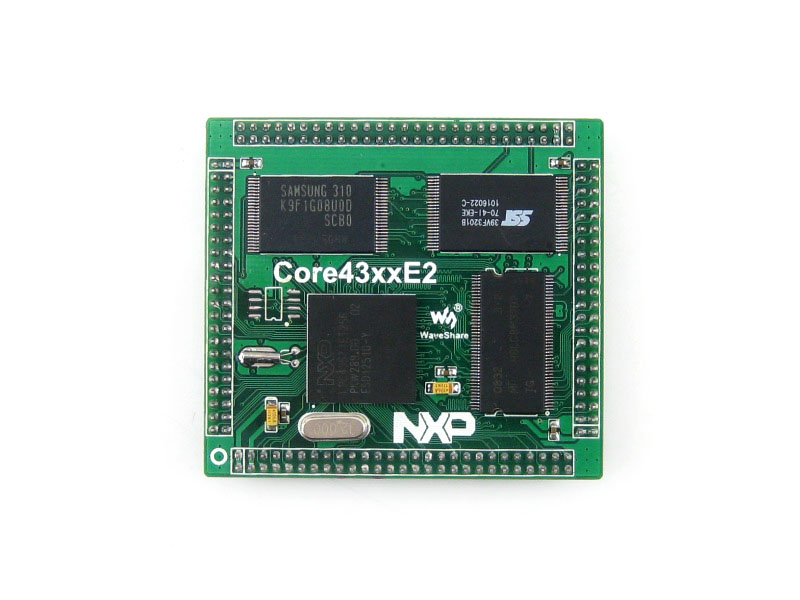

Core4357正视图
divider
STM32开发板 Core4357

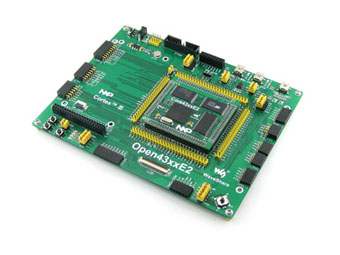

Core4357接入底板

外形尺寸


开发资料

包括如下内容:

  • 原理图
  • 示例程序(C程序)
  • LPC开发软件(KEIL等软件)
  • LPC器件手册
  • LPC开发资料
注意:目前,暂未提供摄像头和电容触摸驱动程序。

资料路径:www.waveshare.net/wiki/Core4357

详细配置

  1. Core4357开发板 x1
  2. 软件光盘 x1
