XC3S250E 核心板 最小系统板

引出了所有I/O资源 带JTAG调试下载接口

已停产

型号
Core3S250E
SKU
6612
品牌
Waveshare
  • 产品详情
  • 产品资料
  • 配置清单
  • 保修&售后服务

产品简介

注：Xilinx ISE 12支持Winxp/Win7，不兼容Win8

Core3S250E是一款基于XC3S250E为主控芯片的核心板，它的主要特点是：

  • 板载1pcs XCF02S
  • 板载FPGA的基本电路，包括晶振电路等
  • 板载nCONFIG按键、RESET按键、4 x LED
  • 引出了所有I/O资源
  • 带JTAG调试下载接口
  • 排针间距2.54mm，体积较小，适合接入用户系统

资源简介

FPGA开发板 CoreXC3S250E
    [ 芯片简介 ]
  1. XC3S250E
    以下为 XC3S250E的核心资源参数：
    工作频率：50MHz；
    工作电压：1.15V～3.3V；
    封　　装：QFP144；I/O口：80 ；
    Les：250K；RAM：216kb；
    DCMs：4；
    调试下载：可通过JTAG接口实现下载。
  2. AMS1117-3.3
    3.3V稳压器件。
  3. AMS1117-2.5
    2.5V稳压器件。
  4. AMS1117-1.2
    1.2V稳压器件。
  5. XCF02S
    串行FLASH存储器，用于存储代码。
    [ 其它器件简介 ]
  1. 电源LED
  2. 用户LED
  3. 芯片初始化标志LED
  4. 复位按键
  5. nCONFIG按键
    可对FPGA芯片进行重配置，相当于重启电源。
  6. 电源开关
  7. 50M有源晶振
    [ 接口简介 ]
  1. 5VDC接口
  2. JTAG接口
    支持下载与调试。
  3. FPGA引脚接口
    引出VCC、GND及所有I/O，方便与外设进行连接。

    4. [ 跳线说明 ]
  4. LED跳线
    短接时驱动LED，断开时不驱动LED。

产品图片

FPGA开发板 Core3S250E
Core3S250E正面侧视图
divider
FPGA开发板 Core3S250E
Core3S250E背面侧视图
divider
divider
FPGA开发板 Open3S250E-C

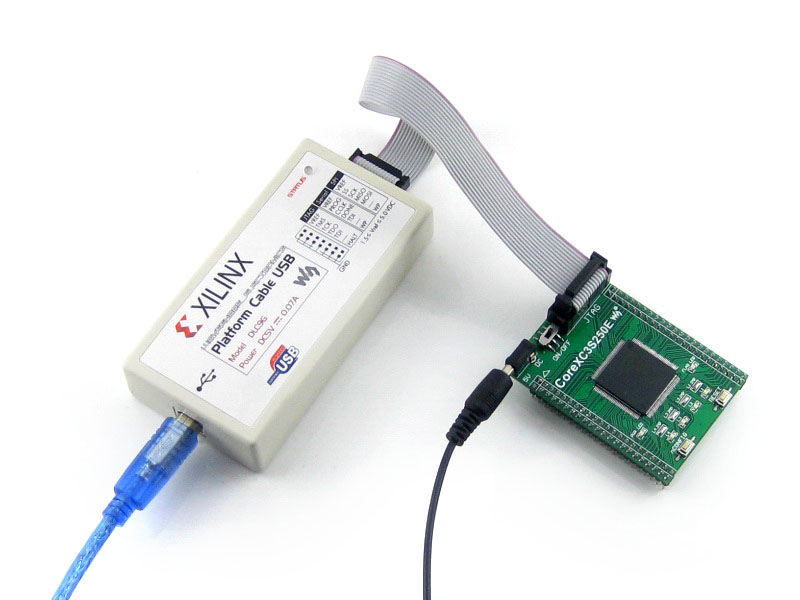

Core3S250E接入仿真器
divider
FPGA开发板 Open3S250E-C
Core3S250E接入底板
特别注意：
· 本产品提供调试、下载接口，但不自带仿真、下载功能，亦不配送下载器。
· 本产品不包括示意图中的仿真器，如有需要，请另行购买。

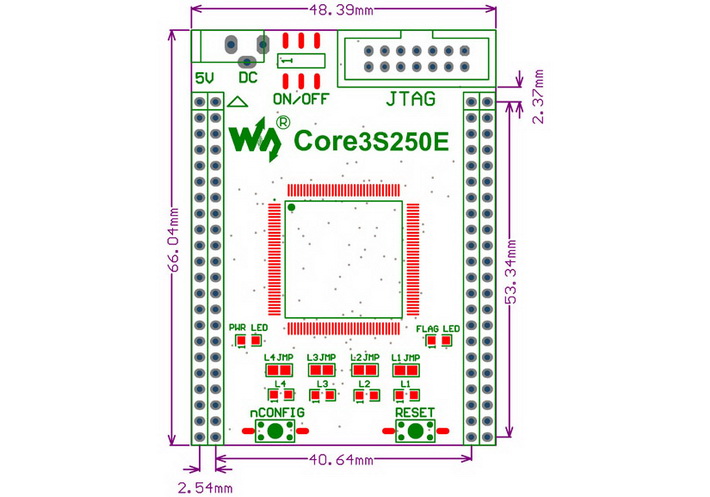

外形尺寸

JTAG接口定义

开发资料

包含如下内容：

  • 电路原理图（PDF格式）
  • 用户手册
  • 示例代码（Verilog，VHDL）
  • Xilinx器件手册（包括各类器件Datasheet，开发资料）
  • Xilinx开发软件（Xilinx ISE 12——支持Winxp/Win7，不兼容Win8）
资料路径：www.waveshare.net/wiki/Core3S250E

详细配置

标准版配置

  1. Core3S250E开发板 x1
  2. USB特制取电线 x 1
1
2

保修服务（保修1年）

免费保修

保修期内，正常使用下产生的质量问题，比如按键不灵、开关不响应、LED亮度不佳等。
注意：核心器件不属于免费保修范围（包括但不限于CPU、FLASH、 SDRAM 等芯片）。



收费保修

非正常使用情况下产生的质量问题，视损坏程度收取维修费，包括但不限于：
• 供错电压、磕碰、浸水、杂异物进入板内，导致功能损坏
• 用户自行拆卸或焊接零件，修改电路板，导致功能损坏
• 未按用户手册操作，比如供电状态下强行插拔等，导致功能损坏



特殊说明

若产品含有其他配件，配件的保修以其自身保修条款为准，包括但不限于：
• 比如开发板中包含LCD配件，那么，它的保修参照对应LCD的保修条款执行
• 树莓派/NVIDIA/ST等原装进口产品，因国外返修费用高昂，无法保修


售后服务

• 售后服务仅限产品本身，不包括教导相关软件使用等（配套资料已有说明书及软件使用教程)
• 不负责上门服务
