Capacitive Touch Keypad (B)

主要参数
型号 Capacitive Touch Keypad (B)
SKU 10225 库存
规格   品牌 Waveshare
备注
价格表
对应数量 @1set @2set @3set @4set
税前 38 36 35 34
含5%普税 39.9 37.8 36.75 35.7
含16%增税 44.08 41.76 40.6 39.44
版权所有,侵权必究。未经许可,不得用于商业用途。

产品简介

产品概述

  • 资源:8个电容触摸按键,1个电容触摸滑条
  • 采用台湾通泰电容触摸芯片TTP229-LSF,该触摸IC支持16个触摸按键,触摸灵敏度可调节,内置LDO
  • 当所有按键在一段时间内(约为4.0秒)没有被触摸时,芯片系统会重新校准
  • 模块可配置以下功能:
    • 输入按键数目(8键或16键)
    • 输出模式(8端口直接输出或串行输出)
    • 按键工作模式(单键有效或多键有效)
    • 睡眠模式的采样率和采样长度
    • 有效键输出时间选择

产品参数

  • 接口:I2C 或 I/O
  • 有效键数:8键/16键
  • 采样率:8Hz/64Hz
  • 抗静电能力HBM:6KV
  • 工作电压:2.4V 到 5.5V
  • 工作温度:-40℃ 到 +85℃
  • 储存温度:-50℃ 到 +125℃
  • 模块尺寸:4.7CM × 6.8CM
  • 固定孔尺寸:3 × 3MM

使用说明

  • 上电后需0.5秒稳定时间,在此期间请勿触摸按键面板,所有的触摸按键无效
  • 16键模式:所有跳线全部短接,使用串行接口输出数据,此时电容触摸滑条可用
  • 8键模式:跳线SLWPTM和WPSCT短接(其它跳线断开),通过OUT0-OUT7输出数据

应用

  • 消费电子产品,取代按钮

产品资料

资料包括:

  • 电路原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/Capacitive_Touch_Keypad_(B)

产品图片

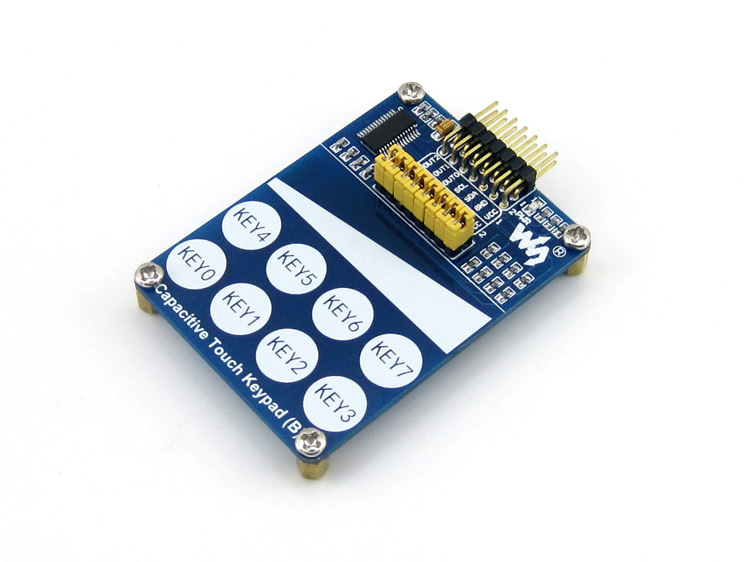

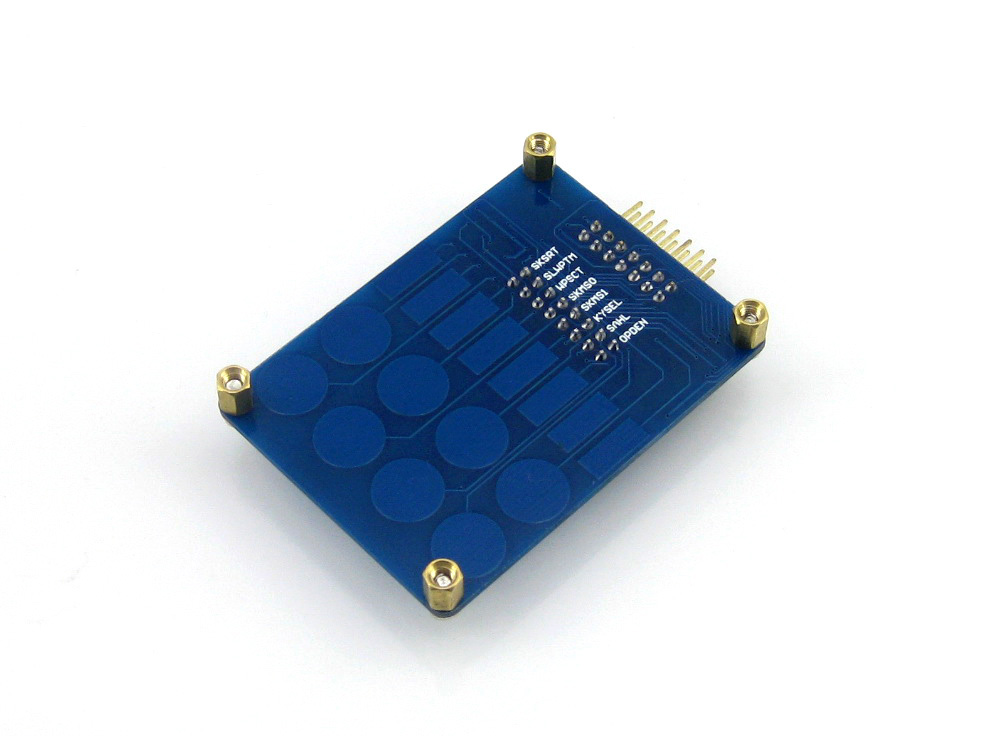

Capacitive Touch Keypad (B) 模块 实物图片:

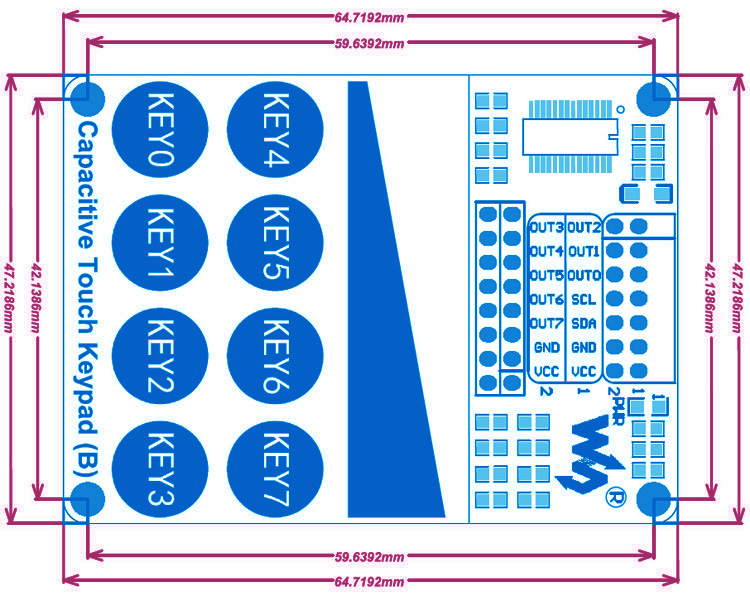

外形尺寸

配置清单

  1. Capacitive Touch Keypad (B) × 1

保修信息

保修3个月。
