C8051F022

芯片信息

型号 封装 在线定购
C8051F022-GQR(查看) TQFP100

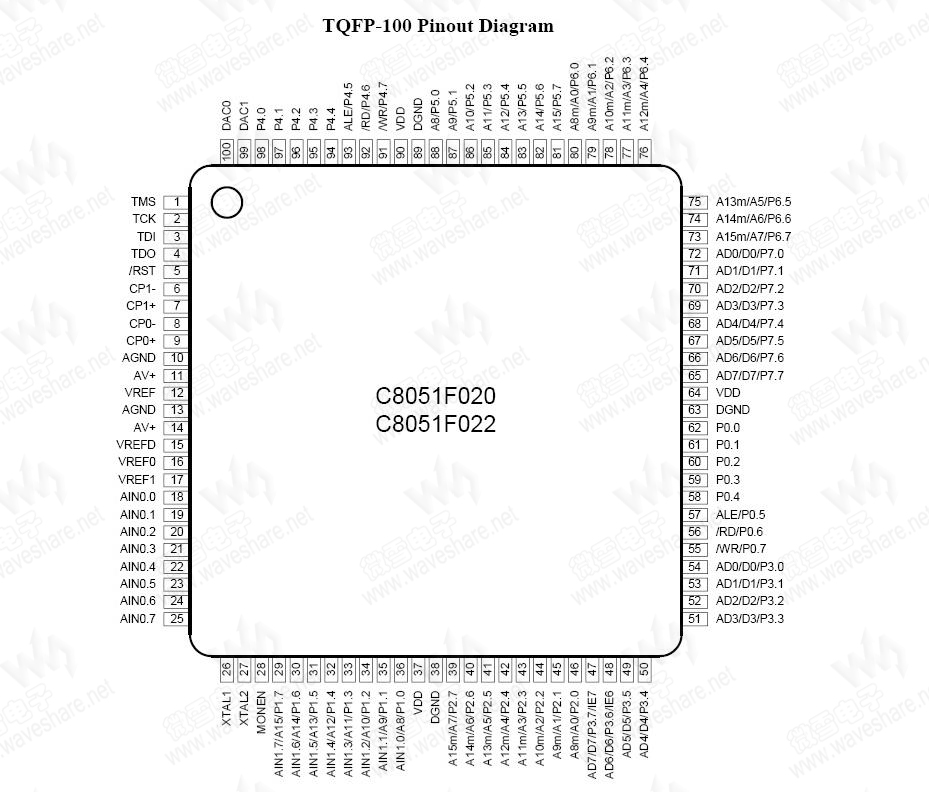

引脚布局

(点击图片看大图)
技术资料—— C8051F022 PDF技术资料

C8051F022 概述

C8051F022是一款完全集成了单片复合信号系统的微控制器。C8051F022具有64个数字I/O引脚。C8051F022结合了高度精密的模拟数据转换器和一个高吞吐量8051 CPU,是模拟和计算密集型应用的理想选择。

C8051F022 参数
C8051F022 存储器
Flash (bytes)   64 kB
RAM (bytes)   4352
C8051F022 其他参数
MIPS (峰值)   25
外部存储器接口
数字 I/O 口   64
串行总线   2 UARTs,SMBus,SPI
定时器 (16位)   5
PCA 通道   5
内部晶振   ±20%
ADC 1   10位,8通道,100 ksps
ADC 2   8位,8通道,500 ksps
DAC   12位,2通道
温度传感器
电压基准
比较器   2
其他   -
C8051F022 封装与引脚
100引脚,16x16,TQFP

C8051F022 特性

  • 25 MIPS 8051 CPU
  • 64 kB Flash 存储器
  • 4352 B RAM 存储器
  • 10位 ADC
  • 8位 ADC
  • 2个12位 DACs
  • 2个模拟比较器
  • 电压基准
  • 温度传感器
  • 5个16位定时器
  • 5通道 PCA
  • 64个数字 I/O口

C8051F022 应用

  • 工业过程反馈控制系统
  • 仪表仪器
  • 测试系统
  • 销售点终端
  • 卫星广播系统
  • 蜂窝基站
  • 光纤系统
  • 测试设备
  • 电子秤
  • 智能发射器
  • 自动测试设备 (ATE)
