产品简介

【一分钟自我介绍】

我是一款环境传感器,可感知环境温度、湿度和大气压强,支持I2C和SPI接口,兼容3.3V/5V电平。
我尺寸小,功耗低、精度高且稳定性好,适用于环境监测、天气预测、海拔高度监测和物联网等应用场景。

【我的特点】

  • 支持I2C接口通信,可设置从机地址
  • 支持SPI接口通信,默认为I2C接口,可通过I/O口设置为SPI
  • 板载电平转换电路,可兼容3.3V/5V的工作电平
  • 提供完善的配套资料手册(Raspberry/Arduino/STM32示例程序和用户手册等)

【我的参数】

  • 工作电压:3.3V/5V
  • 通信接口:I2C/SPI
  • 温度检测:-40~85°C (分辨率 0.01°C,精度 ±1°C)
  • 湿度检测:0~100%RH (分辨率 0.008%RH,精度 ±3%RH,响应时间 1s,滞后 ≤2%RH)
  • 气压检测:300~1100 hPa (分辨率 0.18Pa,精度 ±1hPa)
  • 整机功耗:<0.1mA@1Hz (H,P,T)
  • 产品尺寸:27mm × 20mm
  • 过孔直径:2.0mm

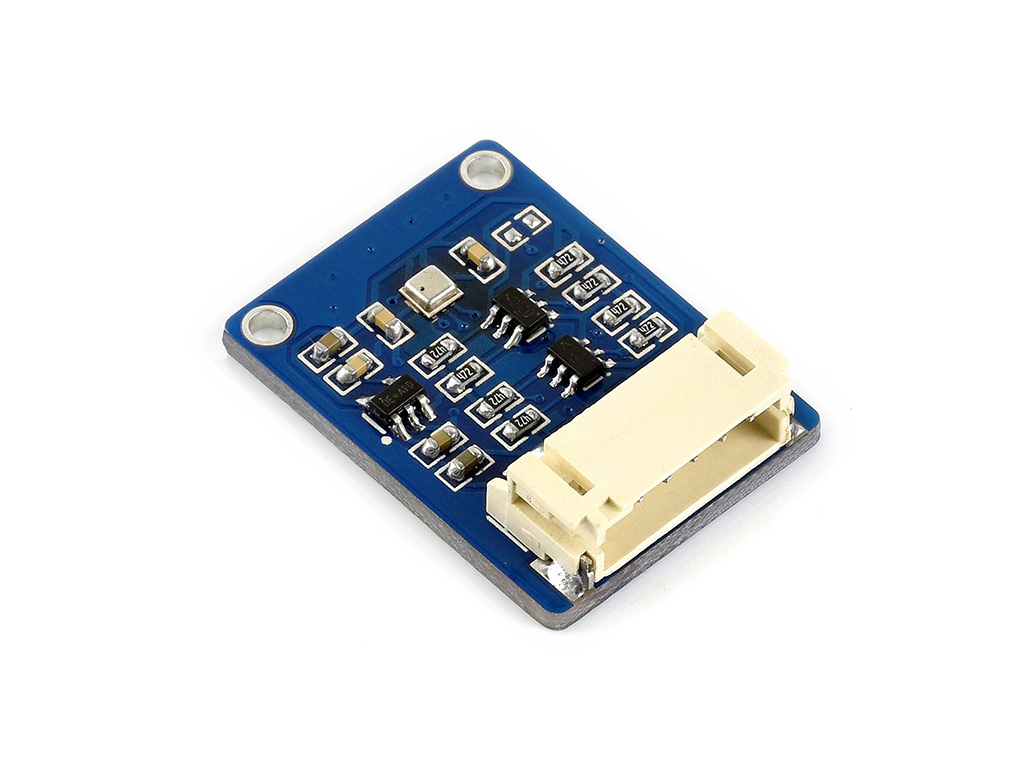

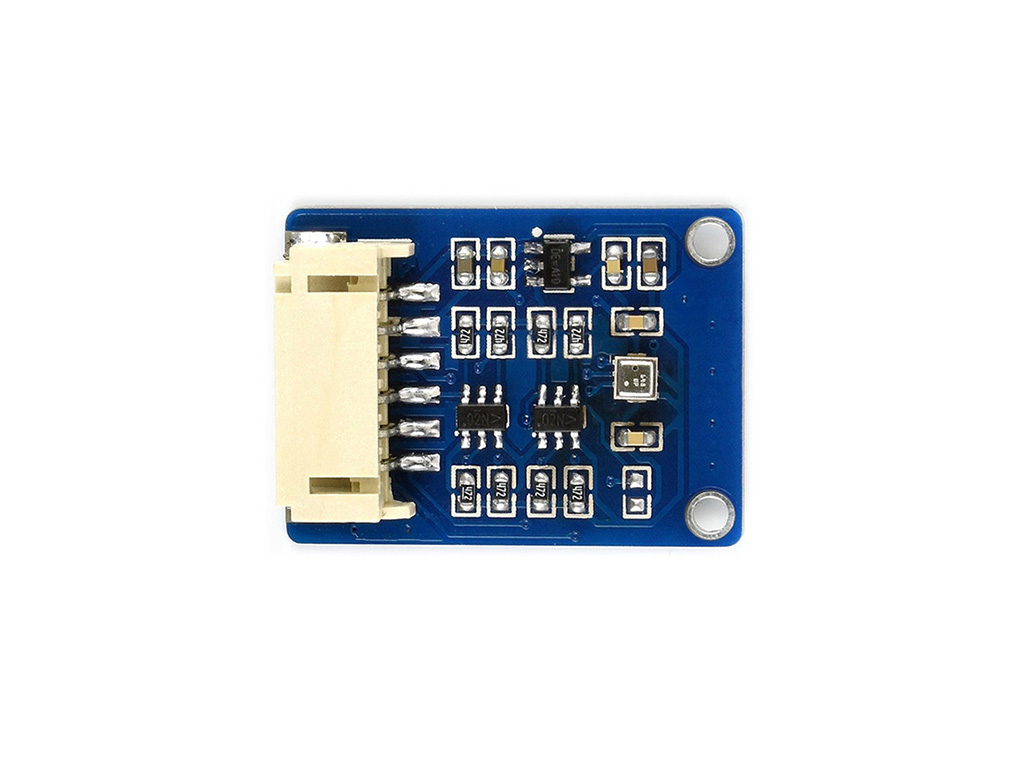

产品图片

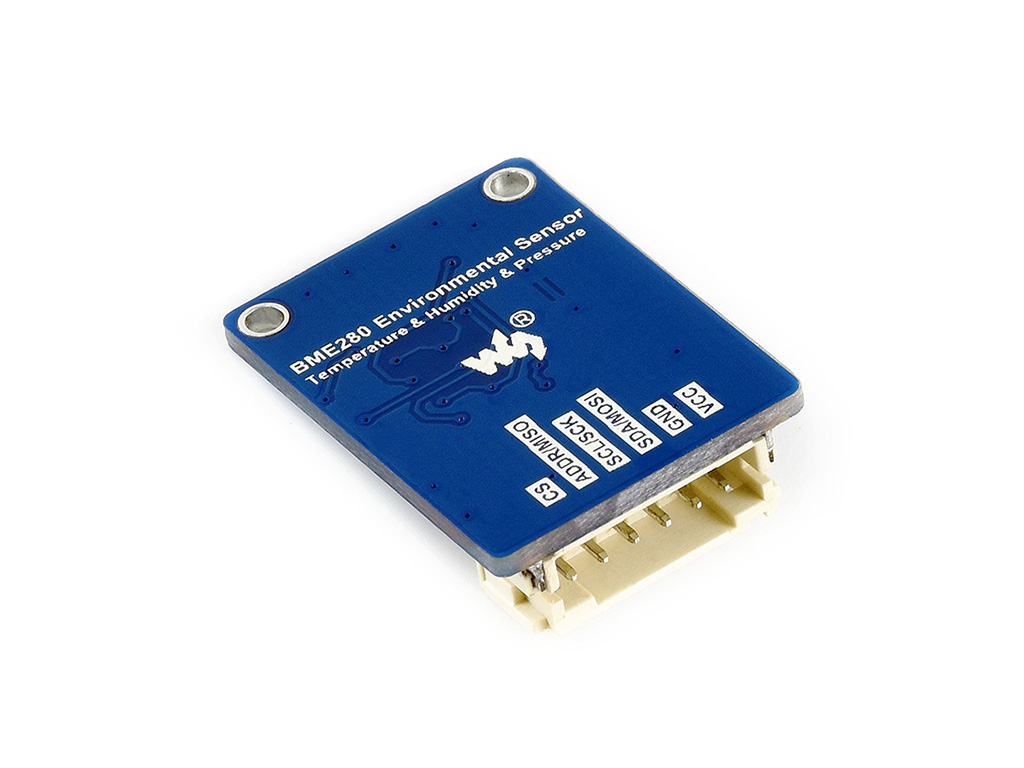

接口定义

功能引脚 I2C接口 SPI接口
VCC 电源正,可接入3.3V/5V供电
GND 电源地
SDA/MOSI I2C数据线 SPI数据主输出/从输入
SCL/SCK I2C时钟线 SPI时钟输入
ADDR/MISO I2C地址片选,默认为高电平,地址为:0x77;
当设置低电平时,地址为:0x76
SPI数据主输入/从输出
CS NC SPI片选,低电平有效

产品资料

资料包括:

  • 用户手册
  • 原理图
  • 示例程序
  • 开发资料

下载路径: www.waveshare.net/wiki/BME280_Environmental_Sensor

外形尺寸

配置清单

  1. BME280 Environmental Sensor × 1

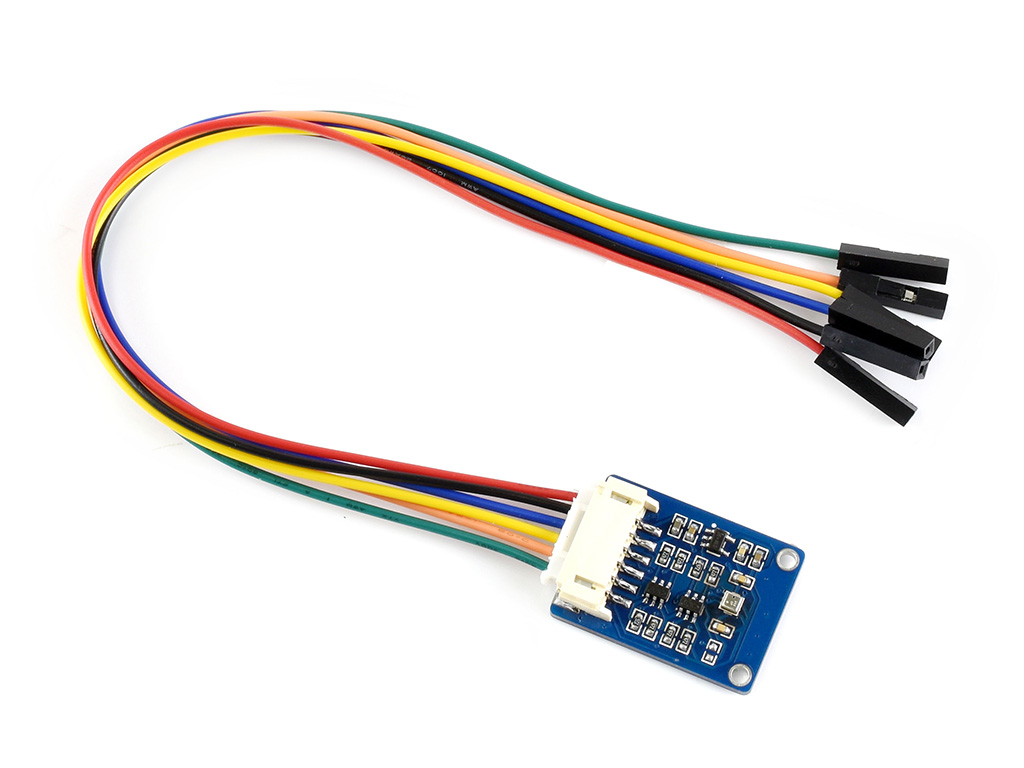

  2. PH2.0 6PIN连接线 20cm × 1
