Beaglebone BB Black C版 AM3358主控

AM3358、4GB容量、512MB内存

价格

原价

型号

BB Black

SKU

8103

价格参考

{{tax.tax_name}}

数量	{{price.num}}+
价格

数量

- +

加入购物车收藏商品

7天无理由退换

产品详情
产品资料
配置清单

加入购物车

产品简介

BB Black是一款基于AM335x处理器的开发套件。处理器集成了ARM Cortex-A8 内核，并提供了丰富的外设接口。中国版BB-Black的扩展接口包括网口、USB Host、USB OTG、TF卡接口、串口、JTAG接口（默认不焊）、HDMI D Type接口、eMMC、ADC、I2C、SPI、PWM和LCD屏接口。

中国版BB-Black的应用场景非常广泛，能够满足包括游戏外设、家庭和工业自动化、消费类医疗器械、打印机、智能收费系统、智能售货机称重系统、教育终端和高级玩具等在内的各个领域的不同需求。

通用接口包括4组通用输入输出接口（GPIO），每一组GPIO模组提供32个专用的通用接口输入输出管脚，因此通用的GPIO可以高达128个（4x32）管脚。可编程实时单元和工业通讯子系统（PRU-ICSS）包含了两个32位RISC内核（可编程实时单元，即PRUs）、存储器、终端控制器以及能够支持更多周边接口和协议的内部外设。

POWERVR® SGX图形加速器子系统用于3D图形加速以支持显示和游戏效果，该子系统的主要特性如下：

Tile-Based架构，处理能力高达20Mploy/秒
通用可扩展渲染引擎是一个具有像素和顶点渲染功能的多线程引擎
超过Microsoft VS3.0、PS3.0和OGL2.0的高级渲染功能指令集
工业标准API，支持Direct3D Mobile、OGL-ES 1.1和2.0、OpenVG 1.0和OpenMax

资源简介

BB Black Interface

>>>> 查看更多图片

[ 产品参数 ] 产品尺寸：86.36 mm×54.61mm 工作温度：0~70℃ 环境湿度：20% ~ 90%（无凝结）输入电源：5V/0.35A	[ 板载接口 ] 一个启动选择按键一个电源按键一个复位按键一个LED电源指示灯四个用户自定LED灯一个HDMI D type接口（16位色输出，支持音频输出）一个LCD接口（支持24位输出，P8扩展接口引出）一个10/100M以太网接口（RJ45连接器）一个集成了PHY的高速USB 2.0 OTG接口（Mini USB B型连接器）一个集成了PHY的高速USB 2.0 HOST接口（USB A型连接器）一个TF卡接口（兼容SD/MMC）一个3线调试串口（6-pin 2.54间距连接器）一个HDMI D type接口两个扩展接口，可扩展LCD、UART、eMMC、ADC、I2C、SPI和PWM等接口一个JTAG接口（20-pin标准接口，默认未焊接连接器）
[ AM335x处理器 ] 集成1 GHz ARM Cortex-A8内核集成NEON SIMD协处理器集成SGX530图形引擎集成可编程实时单元子系统集成32KB指令缓存和32KB数据缓存，支持奇偶校验集成256KB二级缓存，支持错误校验码
[ 板载存储器 ] eMMC Flash存储器： B 版为2GB C版为4GB（目前出售版本） 512MB DDR3 SDRAM存储器

产品图片

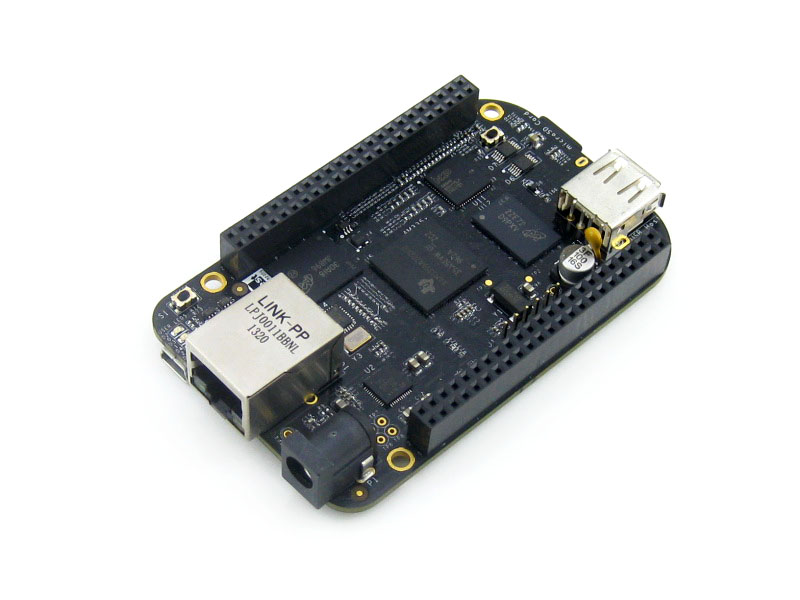

BB Black正面图

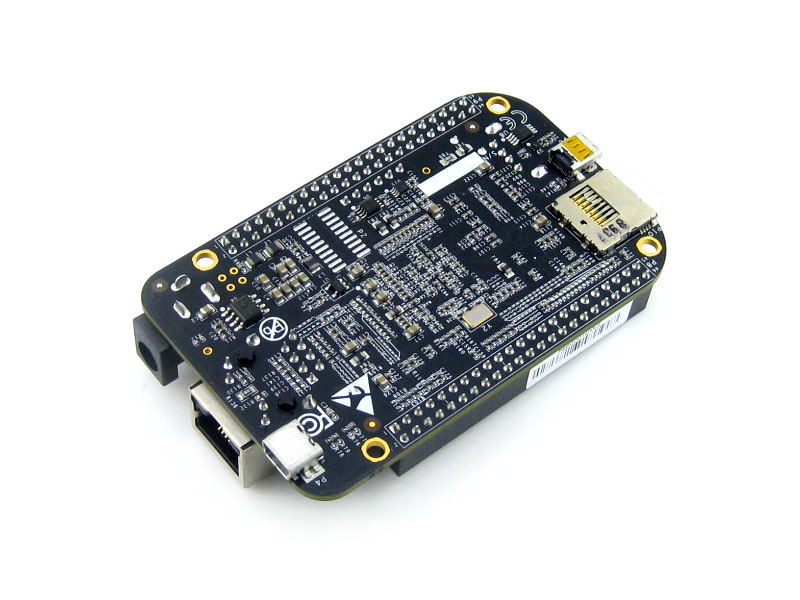

BB Black背面图

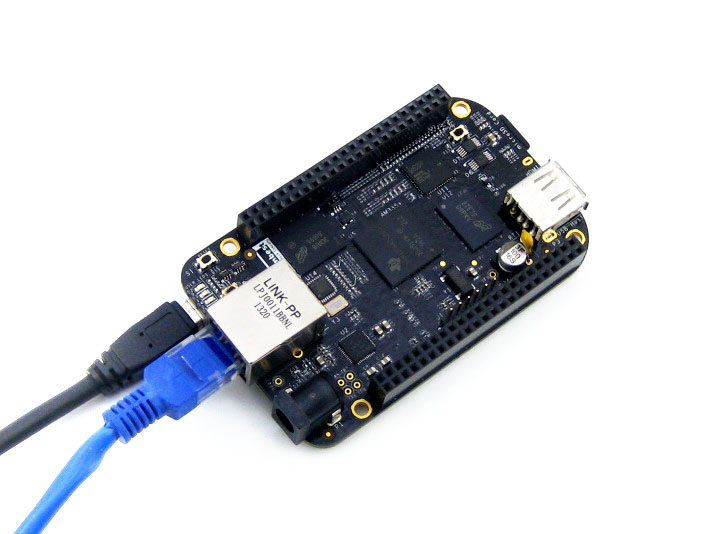

BB Black接线图

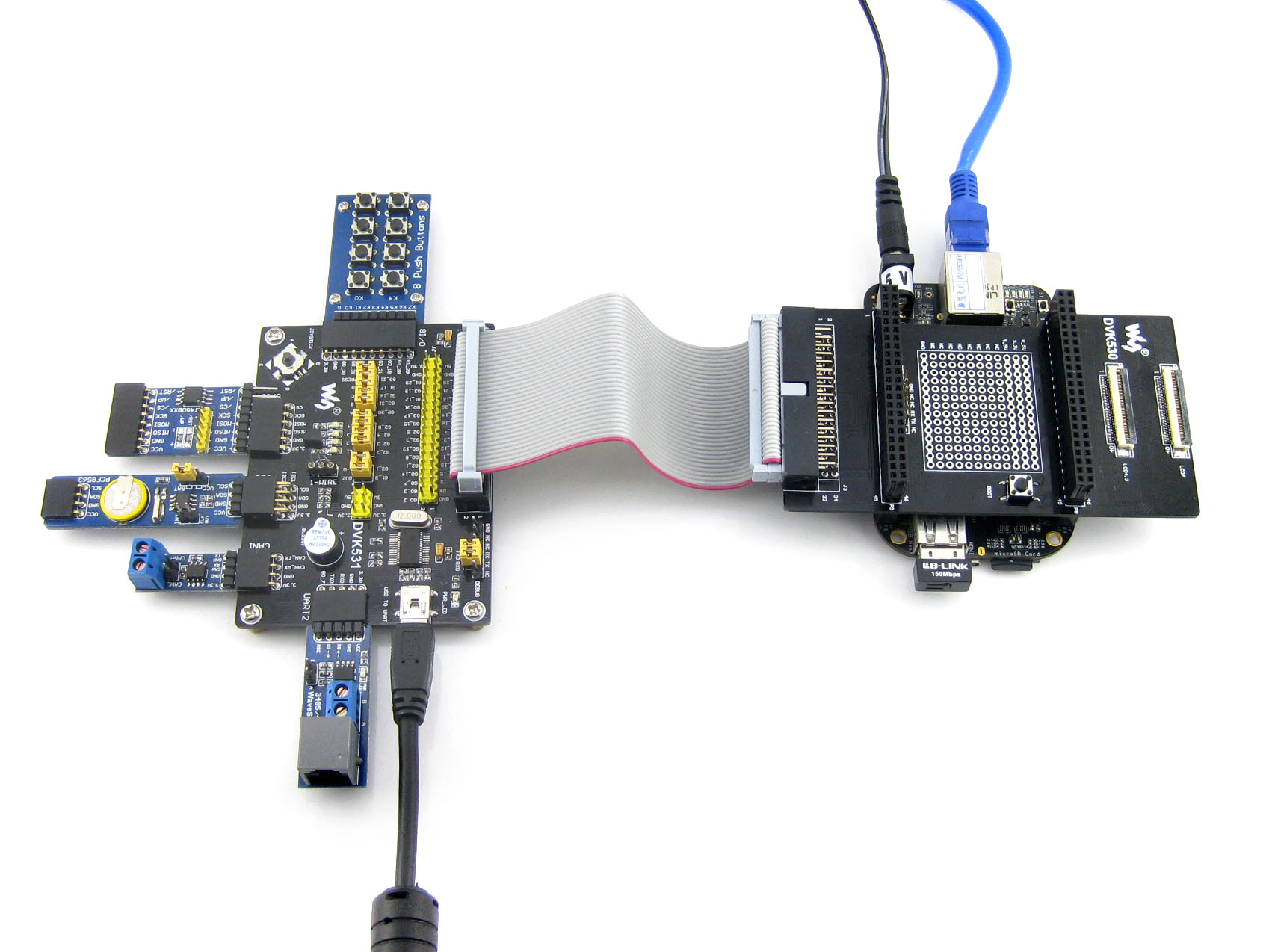

BB Black接上外围模块

外形尺寸

开发资料

分类	名称	B版本	C版本
[说明文档]	中国版BB-Black快速指南
	中国版BB-Black用户手册
	WI-PI for BB-Black用户手册
	TI AM335x芯片手册
[电路图]	中国版BB-Black原理图
[镜像文件]	debian镜像
[源码]	debian源码
[相关工具]	中国版BB-Black Debian相关工具

[ 产品参数 ] 产品尺寸：86.36 mm×54.61mm 工作温度：0~70℃ 环境湿度：20% ~ 90%（无凝结）输入电源：5V/0.35A	[ 板载接口 ] 一个启动选择按键一个电源按键一个复位按键一个LED电源指示灯四个用户自定LED灯一个HDMI D type接口（16位色输出，支持音频输出）一个LCD接口（支持24位输出，P8扩展接口引出）一个10/100M以太网接口（RJ45连接器）一个集成了PHY的高速USB 2.0 OTG接口（Mini USB B型连接器）一个集成了PHY的高速USB 2.0 HOST接口（USB A型连接器）一个TF卡接口（兼容SD/MMC）一个3线调试串口（6-pin 2.54间距连接器）一个HDMI D type接口两个扩展接口，可扩展LCD、UART、eMMC、ADC、I2C、SPI和PWM等接口一个JTAG接口（20-pin标准接口，默认未焊接连接器）
[ AM335x处理器 ] 集成1 GHz ARM Cortex-A8内核集成NEON SIMD协处理器集成SGX530图形引擎集成可编程实时单元子系统集成32KB指令缓存和32KB数据缓存，支持奇偶校验集成256KB二级缓存，支持错误校验码
[ 板载存储器 ] eMMC Flash存储器： B 版为2GB C版为4GB（目前出售版本） 512MB DDR3 SDRAM存储器
