本产品现有两种包装版本,默认随机出货。

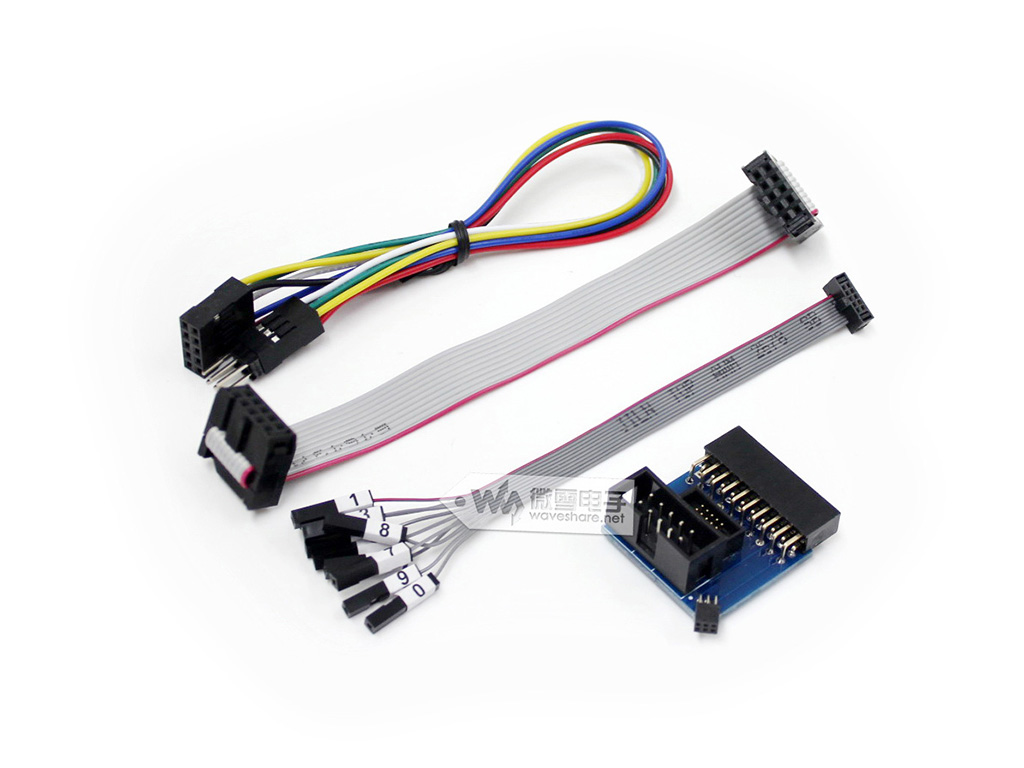

本产品包括了Atmel-ICE Basic Kit所有配件,另有微雪设计的多功能转接板和多种转接线,功能与Atmel-ICE一致,价格更低。

Atmel-ICE-B2简介

【一句话自我介绍】

Atmel-ICE是Microchip新推出的功能强大的调试编程工具,适用于Atmel ARM® Cortex®-M的Atmel SAM和AVR® 系列芯片。

【我支持的软件】

  • 支持Atmel Studio 6.2以上版本
  • 支持ICC8AVR以上版本
  • 支持烧录ICCAVR、CVAVR、IAR等生成的HEX文件

【我支持的器件】

  • 支持AVR 32-bit MCUs的JTAG和aWIRE接口的编程仿真
  • 支持AVR XMEGA® 系列的JTAG和PDI 2-wire接口的编程仿真
  • 支持AVR 8-bit MCUs的JTAG和SPI接口编程,以及JTAG或debugWIRE接口的仿真
  • 支持基于Atmel SAM ARM Cortex-M的MCUs的SWD和JTAG接口的编程仿真
  • 支持Atmel tinyAVR® 8-bit MCUs的TPI接口的编程

【我的功能特性】

接口电压 1.62V ~ 5.5V
JTAG时钟 32kHz ~ 7.5MHz
PDI时钟 32kHz ~ 7.5MHz
debugWIRE波特率 4kbit/s ~ 0.5Mbit/s
aWire波特率 7.5kbit/s ~ 7Mbit/s
SPI时钟 8kHz ~ 5MHz
SWD时钟 32kHz ~ 2MHz
PC接口 USB 2.0高速接口

【我的相关产品对比】

Atmel-ICE :包括了Atmel-ICE Full Kit所有配件,另有微雪赠送的ISP-10pin转接线,方便你直接接入标准ISP 10pin接口。
Atmel-ICE-B2 :包括了Atmel-ICE Basic Kit所有配件,另有微雪设计的多功能转接板和多种转接线,功能与Atmel-ICE一致,价格较低。
Atmel-ICE-C :采用Microchip原装ATMEL-ICE-PCBA主板,铝合金外壳设计,更耐用,价格更低。

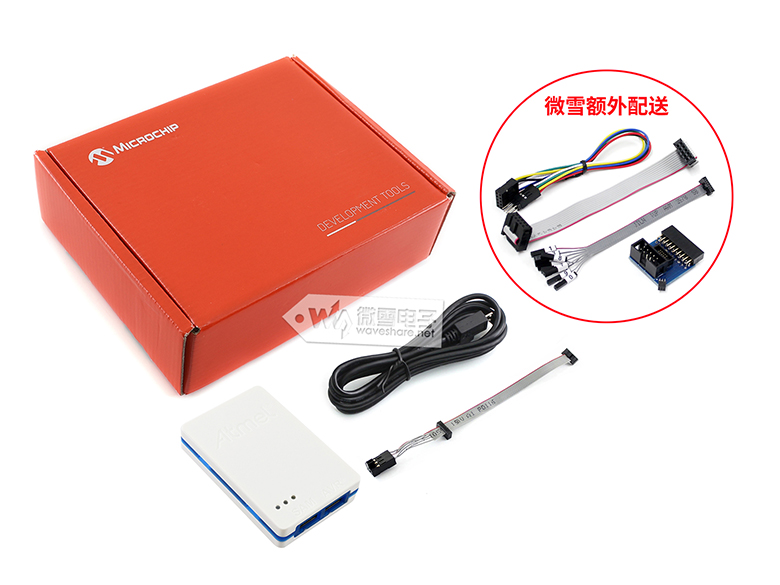

Atmel-ICE-B2图片

Atmel-ICE-B2硬件接口

说明:本产品配套的转接板与官方的Atmel-ICE多功能转接板兼容,接口说明参考下图。

【多功能转接板接口图示】

Atmel-ICE多功能转接头

①. 10PIN 1.27/2.54mm 间距接口:可接入AVR JTAG

Atmel-ICE原装 标准JTAG 10PIN接口

②.6PIN 1.27/2.54mm 间距接口:可接入ISP / debugWIRE / PDI / aWire / TPI

Atmel-ICE原装 ISP/debugWIRE接口 Atmel-ICE原装 PDI接口 Atmel-ICE原装 aWire接口 Atmel-ICE原装 TPI接口
【 ISP / debugWIRE 】   【 PDI 】     【 aWire 】 【 TPI 】

【额外支持】: 标准AVR ISP 10PIN接口,将微雪特配转接线,6PIN端插入ISP 6PIN接口,另一端可转换得到10PIN:

③.10PIN 1.27/2.54mm 间距接口:可接入SAM JTAG / SWD

Atmel-ICE原装 SAM JTAG接口 Atmel-ICE原装 SAM SWD接口

注意: 在接入对应接口的时候请务必对准转接板上的1脚处(看PCB上的白色圆形丝印或方形焊点)。

产品资料

资料包括:

  • 用户手册
  • 开发软件
  • 相关学习资料

下载路径: www.waveshare.net/wiki/Atmel-ICE

本产品现有两种包装版本,默认随机出货。

配置清单

  1. Atmel-ICE主机 x 1
  2. USB线 (1.8米, 高速, micro-B) x 1
  3. 10pin 100mil 转10pin 50mil及6pin 100mil适配线 x 1
  4. 多功能转接头 x 1
  5. 10pin扁平线 x 1
  6. 10pin 100mil散头适配线 x 1
  7. ISP-6pin转ISP-10pin适配线 x 1
