ADV7125

订购信息

型号 封装 在线定购
ADV7125KSTZ140(查看) LQFP48

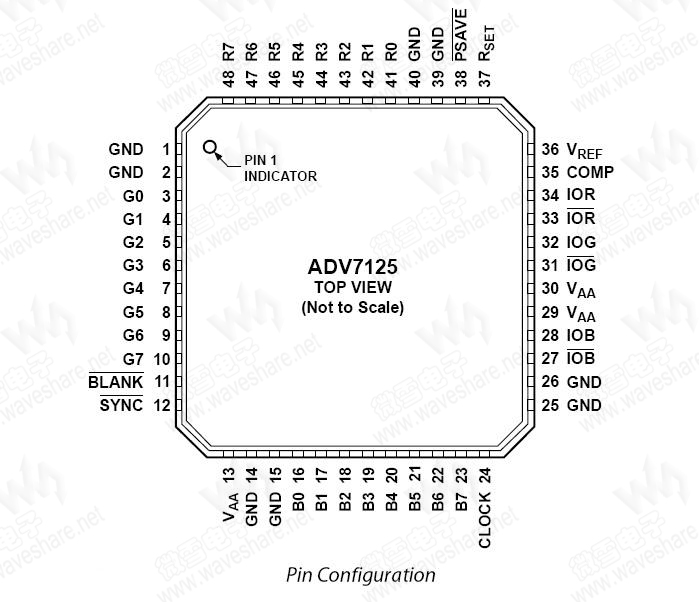

引脚布局

(点击图片看大图)
技术资料—— ADV7125 PDF技术资料

ADV7125 概述

ADV7125 (ADV®)是一款单芯片、三通道、高速数模转换器,内置三个高速、8位、带互补输出的视频DAC、一个标准TTL输入接口以及一个高阻抗、模拟输出电流源。

ADV7125具有三个独立的8位宽输入端口。只需一个+5 V/+3.3 V单电源和时钟便能工作。ADV7125还具有其它视频控制信号:复合SYNC和BLANK,以及省电模式。

ADV7125采用5 V CMOS工艺制造,单芯片CMOS结构可确保以较低功耗提供更多功能。ADV7125提供48引脚LQFP和48引脚LFCSP两种封装。

ADV7125 参数
ADV7125 基本参数
分辨率(Bits)   8
速率   330 MSPS
ADV7125 其他特性
工作电压(V)   3.135-5.25
输出通道数   3
ADV7125 封装与引脚
LQFP48

ADV7125 特性

  • 吞吐量:330 MSPS
  • 三个8位DAC
  • RS-343A/RS-170兼容输出
  • 互补输出
  • DAC输出电流范围:2.0 mA至26.5 mA
  • TTL兼容输入
  • 1.235 V内部基准电压源
  • +5 V/+3.3 V单电源供电
  • 48引脚LQFP和LFCSP封装
  • 低功耗:30 mW(最小值,3 V)
  • 低功耗(待机模式):6 mW(典型值,3 V)
  • 工业温度范围:−40°C至+85°C
  • 无铅封装
