AD9246

订购信息

型号 封装 在线定购
AD9246BCPZ-105(查看) LFCSP48
AD9246BCPZ-125(查看) LFCSP48

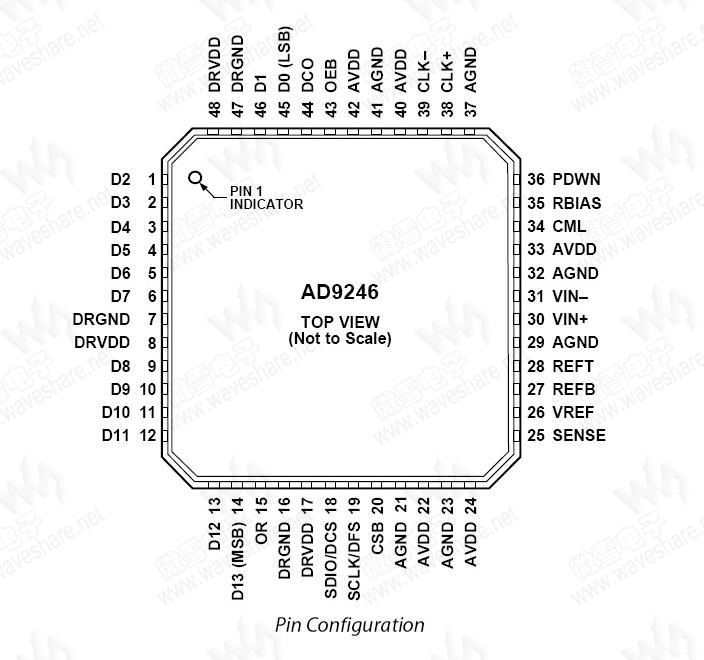

引脚布局

(点击图片看大图)
技术资料—— AD9246 PDF技术资料

AD9246 概述

AD9246是一款单芯片、1.8 V单电源供电的14-bit、80 MSPS/ 105 MSPS/125 MSPS模数转换器(ADC),内置采样保持放大器(SHA)与片上基准电压源。AD9246采用带输出误差修正逻辑电路的多级差分流水线结构,以125MSPS的转换速率提供14bit精度,而且保证在整个工作温度范围内无失码。

AD9246采用48引脚LFCSP_VQ封装,工作温度范围为:-40°C~+85°C。

AD9246 参数
AD9246 基本参数
分辨率(Bits)   14
吞吐率 AD9246-80   80 MSPS
AD9246-105   105 MSPS
AD9246-125   125 MSPS
AD9246 其他特性
工作电压(V)   1.7-1.9
输入通道数   1
AD9246 封装与引脚
LFCSP48

AD9246 特性

  • 1.8 V模拟电源供电
  • 1.8 V~3.3 V输出电源
  • 70 MHz输入时,信噪比(SNR) = 71.7 dBc (72.7 dBFS)
  • 70 MHz输入时,无杂散动态范围(SFDR) = 85 dBc
  • 低功耗:395 mW @ 125 MSPS
  • 650 MHz带宽的差分输入
  • 内置基准电压源和采样保持放大器
  • DNL = ±0.4 LSB
  • 灵活的模拟输入:1 V p-p~2 V p-p范围
  • 数据格式:偏移二进制、格雷码或二进制补码
  • 数据输出时钟和时钟占空比稳定器
  • 串行端口控制,内建可选数字测试图案生成功能
    -可编程时钟和数据对准

AD9246 应用

  • 超声设备
  • IS-95, CDMA-One, IMT-2000等通信接收机IF(中频)采样
  • 电池供电的仪器仪表
  • 手持式示波器
  • 低成本数字示波器
