AD9230

订购信息

型号 封装 在线定购
AD9230BCPZ-170(查看) LFCSP56
AD9230BCPZ-250(查看) LFCSP56

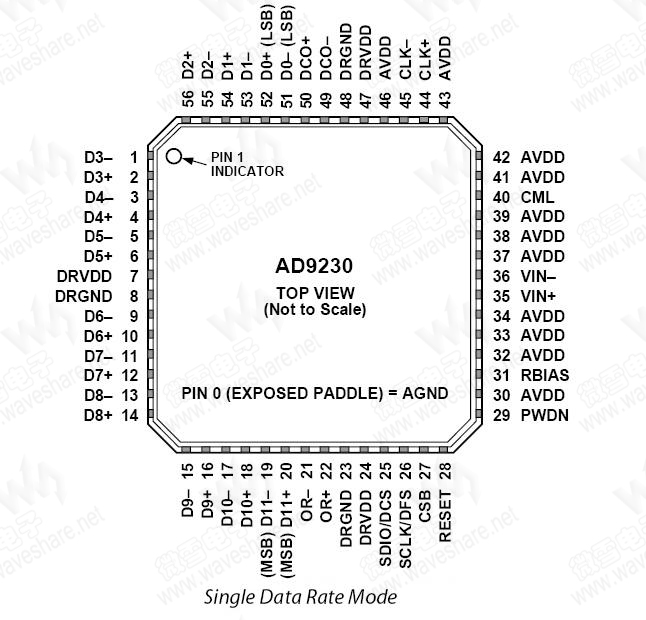

引脚布局

(点击图片看大图)
技术资料—— AD9230 PDF技术资料

AD9230 概述

AD9230是一款12位单芯片采样模数转换器(ADC),专门针对高性能、低功耗和易用性进行了优化。AD9230的转换速率最高可达250 MSPS,具有杰出的动态性能,适合宽带载波和宽带系统使用。芯片上集成了全部必需功能,包括采样保持(T/H)与基准电压源,可提供完整的信号转换解决方案。

AD9230要求采用1.8 V模拟电源供电及差分时钟信号,以便充分发挥其工作性能。数字输出为LVDS(ANSI-644)兼容,支持二进制补码、偏移二进制或格雷码格式。AD9230还提供数据时钟输出,用于正确进行输出数据定时。

AD9230采用先进的CMOS工艺制造,提供56引脚LFCSP封装,额定温度范围为-40°C至+85°C工业温度范围。

AD9230 参数
AD9230 基本参数
分辨率(Bits)   12
吞吐率 AD9230-170   170 MSPS
AD9230-210   210 MSPS
AD9230-250   250 MSPS
AD9230 其他特性
工作电压(V)   1.7-1.9
输入通道数   1
AD9230 封装与引脚
LFCSP56

AD9230 特性

  • 信噪比(SNR):64.9 dBFS(fIN最高为70 MHz,250 MSPS)
  • ENOB:10.4(fIN最高为70 MHz,250 MSPS,−1.0 dBFS)
  • 无寄生动态范围(SFDR):−79 dBc
    (fIN最高为70 MHz,250 MSPS,−1.0 dBFS)
  • 出色的线性度:
    微分非线性(DNL)= ±0.3 LSB(典型值)
    积分非线性(INL)= ±0.5 LSB(典型值)
  • 700 MHz全功率模拟带宽
  • 片内基准电压源,无需外部去耦
  • 集成输入缓冲和采样保持
  • 低功耗
    434 mW(250 MSPS,LVDS SDR模式)
    400 mW(250 MSPS,LVDS DDR模式)
  • 可编程输入电压范围
    1.0 V至1.5 V,1.25 V(标称值)
  • 采用1.8 V模拟和数字电源供电
  • LVDS输出,可选择数据格式
    (偏移二进制、二进制补码、格雷码)
  • 提供11位版本:AD923011BCPZ-200

AD9230 应用

  • 无线和有线宽带通信
  • 电缆反转通路
  • 通信测试设备
  • 雷达和卫星子系统
  • 功率放大器线性化
