AD7658

订购信息

型号 封装 在线定购
AD7658BSTZ(查看) LQFP64

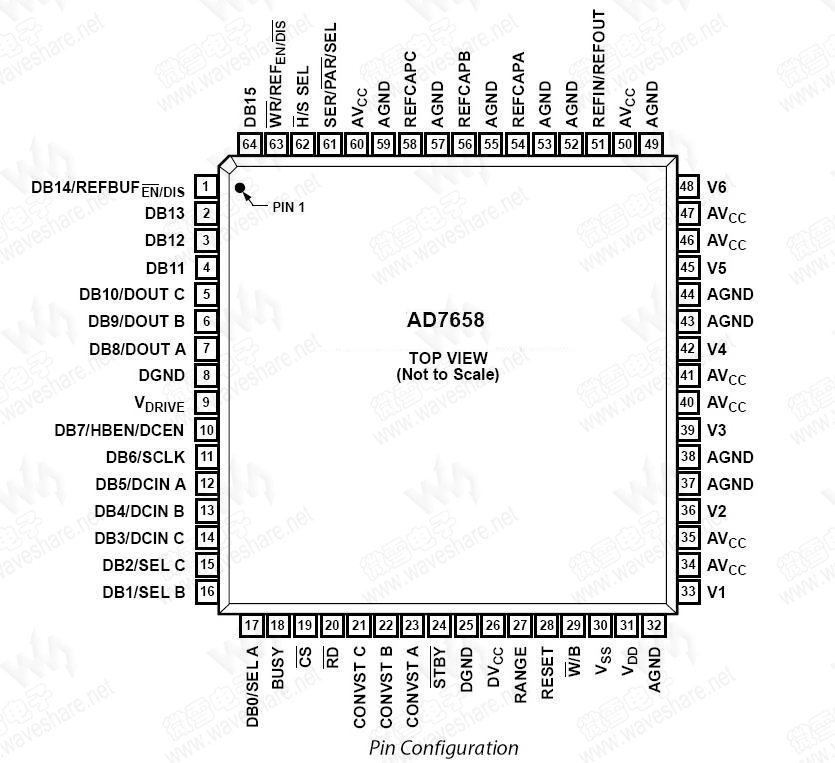

引脚布局

(点击图片看大图)
技术资料—— AD7658 PDF技术资料

AD7658 概述

AD7658在一颗芯片内包含6个12-bit 、快速、低功耗逐次逼近(SAR)型ADC。AD7657芯片采用4.5 V ~ 5.5 V单电源并且吞吐率高达250 kSPS。AD7658还包含一个低噪声、宽带、跟踪保持放大器,可处理输入频率高达8 MHz信号。

使用CONVST开始转换信号和内置振荡器来控制转换过程和数据采集。三个CONVST引脚允许独立控制三对ADC进行同步采样。AD7658带有高速并行接口和串行接口,从而允许该器件与微处理器或DSP连接。当采用串行接口模式时,AD7658菊花链功能允许用一个串口连接多个ADC。AD7658无流水线延迟。

AD7658 参数
AD7658 基本参数
分辨率(Bits)   12
吞吐率   250 KSPS
AD7658 其他特性
工作电压(V)   5-16.5
输入通道数   6
AD7658 封装与引脚
LQFP64

AD7658 特性

  • 片内包含6个12-bit、 250 kSPS的ADC
  • 有6个真正双极性高阻抗模拟输入
  • AD7658具有一个并行接口和一个高速串口

AD7658 应用

  • 电源线路监测系统
  • 仪器仪表和控制系统
  • 多轴定位系统
