AD5317

订购信息

型号 封装 在线定购
AD5317BRUZ(查看) TSSOP16

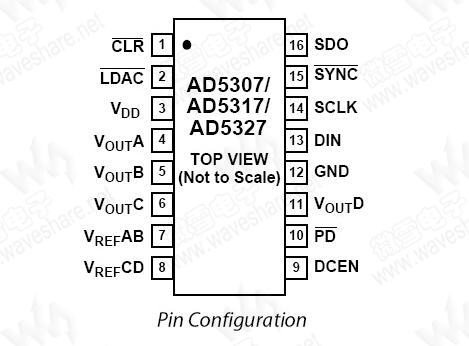

引脚布局

(点击图片看大图)
技术资料—— AD5317 PDF技术资料

AD5317 概述

AD5317是四通道10位、缓冲电压输出DAC,提供16引脚TSSOP封装,采用2.5 V至5.5 V单电源供电,3 V时功耗为400 µA。AD5317内置片内输出放大器,能够提供轨到轨输出摆幅,压摆率为0.7V/µs。AD5317采用多功能三线式串行接口,能够以最高30 MHz的时钟速率工作,并与标准SPI、QSPI、MICROWIRE、DSP接口标准兼容。

AD5317 参数
AD5317 基本参数
分辨率(Bits)   10
速率   143 KSPS
AD5317 其他特性
工作电压(V)   2.5-5.5
输出通道数   4
AD5317 封装与引脚
TSSOP16

AD5317 特性

  • 4个10位DAC,采用16引脚TSSOP封装
  • 低功耗:500 µA (5 V),400 µA (3 V)
  • 省电模式:300 nA (5 V),90 nA (3 V)
  • 通过设计保证单调性
  • 上电复位至0 V
  • 双缓冲输入逻辑
  • 输出范围:0 V至VREF 或0 V至2VREF
  • 低功耗,SPI™、QSPI™、MICROWIRE™、DSP兼容三线式串行接口
  • 通过LDAC引脚(低电平有效)同时更新DAC输出
  • 通过CLR引脚(低电平有效)提供异步清零设置
  • SDO菊花链选项
  • 每对DAC均可选择缓冲/无缓冲基准电压输入
