ATtiny48

订购信息

型号 封装 在线定购
ATtiny48-AU(查看) TQFP32
ATtiny48-PU(查看) PDIP28

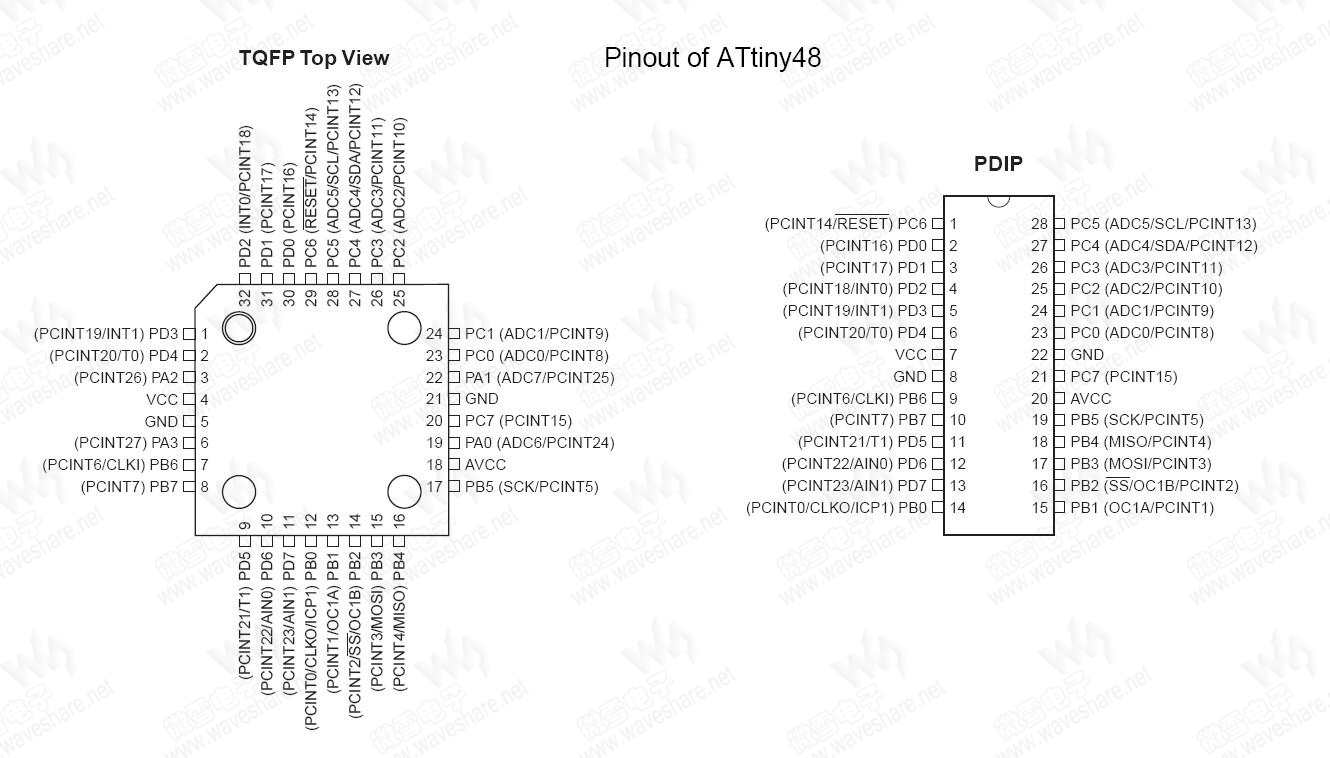

引脚布局

(点击图片看大图)
技术资料—— ATtiny48 PDF技术资料

ATtiny48 简介

    ATtiny48主要特性如下:
  • 高性能、低功耗的8位AVR®微处理器
  • 高级RISC 结构
    • 123条指令 – 大多数指令执行时间为单个时钟周期
    • 32个8位通用工作寄存器
    • 全静态工作
  • 高耐久度非易失性存储器
    • 4K字节的在系统可自编程Flash程序存储器
      • 擦写寿命: 10,000次
    • 64字节EEPROM
      • 擦写寿命: 100,000次
    • 256字节的片内SRAM
    • 可以对锁定位进行编程以及实现EEPROM数据的加密
  • 外设特点
    • 1个具有独立预分频和比较模式的8位定时器/计数器
    • 1个具有预分频、比较模式和捕捉模式的16位定时器/计数器
    • 8路10-bit ADC(TQFP32, QFN/MLF32)
    • 6路10-bit ADC(PDIP28, QFN/MLF28)
    • 主/从SPI串行接口
    • 基于字节的2-wire串行接口(兼容Philips I²C)
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
    • 引脚电平变化可引发中断及唤醒MCU
  • 特殊的处理器特点
    • debugWIRE 在线调试接口
    • 通过SPI 端口在系统可编程
    • 片内/片外中断源
    • 12个引脚中断源
    • 3种睡眠模式:空闲模式、ADC噪声抑制模式、掉电模式
  • I/O和封装
    • 28个可用I/O口:TQFP32, QFN/MLF32
    • 24个可用I/O口:PDIP28, QFN/MLF28
    • PDIP28, TQFP32, QFN/MLF32, QFN/MLF28
  • 工作电压:
    • 1.8 - 5.5V
  • 速度等级
    • 0-4 MHz @1.8-5.5V
    • 0-8 MHz @2.7-5.5V
    • 0-12 MHz @4.5-5.5V
  • 温度范围
    • -40℃ to +85℃
  • 低功耗
    • 正常模式:
      • 1 MHz, 1.8V: 240μA
    • 掉电模式:
      • 1.8V: 0.1μA
ATtiny48 参数
ATtiny48存储器
Flash ROM   4 KB
SRAM   256 B
EEPROM   64 B
ATtiny48性能参数特性
工作频率   0-4 MHz @1.8-5.5V
  0-8 MHz @2.7-5.5V
  0-12 MHz @4.5-5.5V
工作电压   1.8-5.5V
I/O口   24/28
16位定时器 / 计数器   1
8位定时器 / 计数器   1
PWM   1
RTC   --
SPI   YES
UART   --
TWI   YES
10位ADC   6/8
模拟比较器   YES
WDT   YES
外部中断   30
睡眠模式   3
硬件乘法器   --
片内振荡器   YES
引脚电平中断/唤醒功能   YES
掉电检测   YES
ATtiny48封装与引脚数
PDIP   28
TQFP   32
QFN/MLF   28
QFN/MLF   32
ATtiny48官方工具和软件
调试工具   AVR Dragon
AVR JTAGICE mkII
设计软件   AVR Studio 4
在系统编程   AVRISP mkII
