ATtiny13

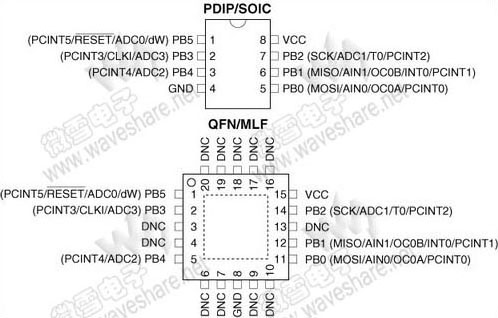

引脚布局

(点击图片看大图)
技术资料—— ATtiny13 PDF技术资料
-->

ATtiny13 简介

    ATtiny13主要特性如下:
  • 高性能、低功耗的 8 位AVR 微处理器
  • 高级RISC 结构
    • 120 条指令 – 大多数指令执行时间为单个时钟周期
    • 32 个8 位通用工作寄存器
    • 全静态工作
    • 工作于20 MHz 时性能高达20 MIPS
  • 非易失性程序和数据存储器
    • 1K字节的系统内可编程Flash
      • 擦写寿命: 10,000 次
    • 64字节的系统内可编程EEPROM
      • 擦写寿命: 100,000 次
    • 64字节的片内SRAM
    • 可以对锁定位进行编程以及实现EEPROM 数据的加密
  • 外设特点
    • 一个具有独立预分频器的8 位定时器/ 计数器及两条PWM 通道
    • 含有片内参考电压的4 路10 位ADC
    • 具有独立片内振荡器的可编程看门狗定时器
    • 片内模拟比较器
  • 特殊的处理器特点
    • 片内调试系统
    • 通过SPI 端口在系统内可编程
    • 片内/ 片外中断源
    • 低功耗空闲模式、噪声抑制模式、省电模式
    • 增强型上电复位
    • 可编程的掉电检测
    • 片内标定振荡器
  • I/O 和封装
    • 8引脚PDIP/SOIC: 6 可编程 I/O 线
  • 工作电压:
    • ATtiny13V:1.8 - 5.5V
    • ATtiny13:2.7 - 5.5V
  • 速度等级
    • ATtiny13V:0-4 MHz @1.8-5.5V, 0-10 MHz @2.7-5.5V
    • ATtiny13:0-10 MHz @2.7-5.5V, 0-20 MHz @4.5-5.5V
  • 工业级温度范围
  • 低功耗
    • 正常模式:
      • 1 MHz, 1.8V: 240μA
    • 掉电模式:
      • < 0.1μA at 1.8V
ATtiny13 参数
ATtiny13存储器
Flash ROM   1KB
SRAM   64B
EEPROM   64B
ATtiny13性能参数特性
工作频率   0-10MHz (ATtiny13V)
  0-20MHz (ATtiny13)
工作电压   1.8-5.5V (ATtiny13V)
  2.7-5.5V (ATtiny13)
I/O口   6个
16位定时器 / 计数器   NO
8位定时器 / 计数器   1
PWM   2
RTC   NO
SPI   NO
UART   NO
TWI   NO
10位ADC   4
模拟比较器   1
WDT   1(带独立片内振荡器)
外部中断   6
睡眠模式   3种
硬件乘法器   NO
片内振荡器   YES
引脚电平中断/唤醒功能   YES
掉电检测   YES
上电复位   YES
ATtiny13封装与引脚数
PDIP   8PIN
SOP   8PIN
SSOP   8PIN
ATtiny13编程与调试方式
编程方式   ISP IAP H/PV
仿真方式   debugWIRE
