ATmega169PA

订购信息

型号 封装 在线定购
ATmega169PA-AU(查看) TQFP64

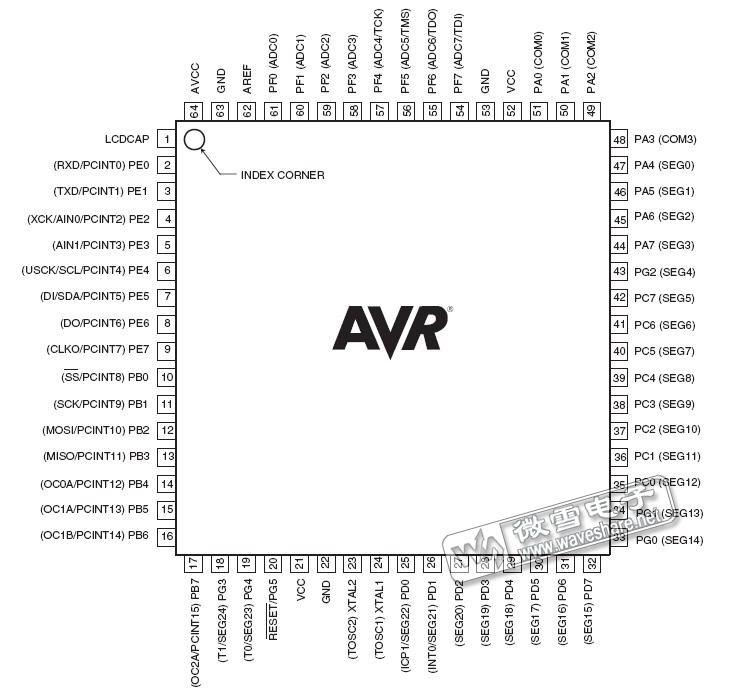

引脚布局

(点击图片看大图)
技术资料—— ATmega169PA PDF技术资料
ATmega169PA 参数
ATmega169PA 存储器
Flash (Kbytes) 16
SRAM (Bytes) 1024
EEPROM (Bytes) 512
ATmega169PA 其他参数
最高工作频率 (MHz) 16
工作电压 (V) 1.8-5.5
I/O口 54
16位定时器 / 计数器 1
8位定时器 / 计数器 2
PWM 4
RTC YES
SPI YES
UART YES
TWI YES
10位ADC
ADC 速率 (ksps) 2000
模拟比较器 1
外部中断
睡眠模式
硬件乘法器 YES
片内振荡器 YES
引脚电平中断/唤醒功能 YES
掉电检测 YES
上电复位 YES
picoPower YES
ATmega169PA 封装与引脚
TQFP64, QFN64, MLF (VQFN) 64

ATmega169PA 主要特性

  • 高性能、低功耗的 8 位AVR 微处理器.
  • 先进的RISC 结构
    • 130 条指令 – 大多数指令执行时间为单个时钟周期.
    • 32 个8 位通用工作寄存器.
    • 全静态工作.
    • 工作于16 MHz 时性能高达16 MIPS.
    • 只需两个时钟周期的硬件乘法器.
  • 非易失性程序和数据存储器
    • 16K系统内可编程Flash.
      • 擦写寿命: 10,000 次
    • 512字节的EEPROM
      • 擦写寿命: 100,000 次.
    • 1K字节的片内SRAM.
    • 数据保存:20年@85℃ / 100年@25℃
    • 具有独立锁定位的可选Boot 代码区
      • 通过片上Boot 程序实现系统内编程.
      • 真正的同时读写操作.
    • 可以对锁定位进行编程以实现用户程序的加密.
  • 支持QTouch Lib
    • 支持按键、滑块和滚轮电容式触摸.
    • 支持QTouch and QMatrix模式.
    • 最多支持64个传感通道.
  • JTAG 接口 (与IEEE 1149.1 标准兼容)
    • 符合JTAG 标准的边界扫描功能.
    • 支持扩展的片内调试功能.
    • 通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程.
  • 外设特点
    • 4 x 25 段的LCD 驱动器.
    • 两个具有独立预分频器和比较器功能的8位定时器/计数器.
    • 一个具有预分频器、比较功能和捕捉功能的16位定时器/计数器.
    • 具有独立振荡器的实时计数器RTC.
    • 四通道PWM.
    • 8路10 位ADC.
    • 可编程的串行USART.
    • 可工作于主机/ 从机模式的SPI 串行接口.
    • 具有开始状态检测器的通用串行接口.
    • 具有独立片内振荡器的可编程看门狗定时器.
    • 片内模拟比较器.
    • 引脚电平变化可引发中断及唤醒MCU.
  • 特殊的微控制器特点
    • 上电复位(POR) 以及可编程的掉电检测(BOD).
    • 经过校准的片内RC 振荡器.
    • 片内、片外中断源.
    • 5种休眠模式:空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和待机模式.
  • I/O 和封装
    • 54个可编程的I/O 口.
    • 64引脚TQFP 封装、64 引脚MLF 封装与64引脚DRQFN 封装.
  • 工作速度等级
    • ATmega169A/169PA: 0 - 16MHz @ 1.8 - 5.5V
  • 工作温度范围:
    • 工业级: -40℃至85℃
  • 超低功耗:
    • 正常模式:
      • 1MHz, 1.8V: 215μA
      • 32kHz, 1.8V: 8μA (包括振荡器)
      • 32kHz, 1.8V: 25μA (包括振荡器及LCD)
    • 掉电模式: 0.1μA at 1.8V
    • 省电模式:
      • 0.6μA at 1.8V (包括32K RTC)
      • 750nA at 1.8V
