ATmega169简介	ATmega169参数

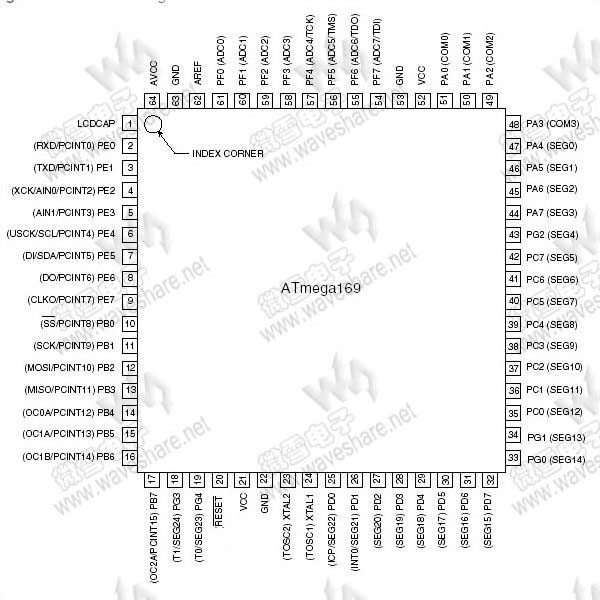

ATmega169主要特性如下： · 高性能、低功耗的 8 位AVR 微处理器 · 先进的RISC 结构 – 130 条指令 – 大多数指令执行时间为单个时钟周期 – 32个8 位通用工作寄存器 – 全静态工作 – 工作于16 MHz 时性能高达16 MIPS – 只需两个时钟周期的硬件乘法器 · 非易失性程序和数据存储器 – 16K 字节的系统内可编程Flash 擦写寿命: 10,000 次 – 具有独立锁定位的可选Boot 代码区 通过片上Boot 程序实现系统内编程 真正的同时读写操作 – 512 字节的EEPROM 擦写寿命: 100,000 次 – 1K字节的片内SRAM ·可以对锁定位进行编程以实现用户程序的加密 · JTAG 接口( 与IEEE 1149.1 标准兼容) – 符合JTAG 标准的边界扫描功能 – 支持扩展的片内调试功能 – 通过JTAG 接口实现对Flash、EEPROM、熔丝位和锁定位的编程 · 外设特点 – 4 x 25 段的LCD 驱动器 – 两个具有独立预分频器和比较器功能的8 位定时器/ 计数器 – 一个具有预分频器、比较功能和捕捉功能的16 位定时器/ 计数器 – 具有独立振荡器的实时计数器RTC – 四通道PWM – 8路10 位ADC – 可编程的串行USART – 可工作于主机/ 从机模式的SPI 串行接口 – 有开始状态检测器的通用串行接口USI – 具有独立片内振荡器的可编程看门狗定时器 – 片内模拟比较器 – 引脚电平变化可引发中断及唤醒MCU · 特殊的微控制器特点 – 上电复位(POR) 以及可编程的掉电检测(BOD) – 经过校准的片内RC 振荡器 – 片内、片外中断源 – 五种休眠模式：空闲模式、ADC 噪声抑制模式、省电模式、掉电模式和Standby 模式 · I/O 口与封装 – 53个可编程的I/O 口 – 64引脚TQFP 封装 与64 引脚MLF 封装 · 工作电压: – ATmega169V：1.8 - 5.5V – ATmega169L：2.7 - 5.5V – ATmega169：4.5 - 5.5V · 工作温度范围: – -40°C至85°C，工业级	ATmega169存储器 　Flash ROM 　16KB 　SRAM 　512B 　EEPROM 　1024B 　ATmega169性能参数特性 　工作频率 　0-8MHz (ATmega169V) 　0-16MHz (ATmega169) 　工作电压 　1.8-5.5V (ATmega169V) 　2.7-5.5V (ATmega169) 　I/O口 　54个 　16位定时器 / 计数器 　1 　8位定时器 / 计数器 　2 　PWM 　4 　RTC 　YES 　SPI 　1+USI 　UART 　2 　TWI 　USI 　10位ADC 　8 　模拟比较器 　YES 　WDT 　1（带独立片内振荡器） 　外部中断 　3 　睡眠模式 　5种 　硬件乘法器 　YES 　引脚电平中断/唤醒功能 　YES 　片内振荡器 　YES 　掉电检测 　YES 　上电复位 　YES 　ATmega169封装与引脚数 　QFP 　64PIN 　QFN / MLF 　64PIN 　ATmega169编程与调试方式 　编程方式 　ISP　IAP　H/PV　JTAG 　仿真方式 　JTAG
