AT AVR Dragon

主要参数
型号 AT AVR Dragon(经济版)
规格
品牌 ATMEL
备注 保修期:一个月    服务期:一个月
价格表
对应数量 @1set @2set @3set @4set
不含税 330 325 322 320
含5%普税 346.5 341.25 338.1 336
含17%增税 386.1 380.25 376.74 374.4
主要参数
型号 AT AVR Dragon(尊贵版)
规格
品牌 ATMEL
备注 保修期:三个月    服务期:一年
价格表
对应数量 @1set @2set @3set @4set
不含税 430 425 422 420
含5%普税 451.5 446.25 443.1 441
含17%增税 503.1 497.25 493.74 491.4

该产品本店已经停止出售 ! 部分功能可选用其他产品替代,欢迎来电咨询 !

产品简介

ATMEL推出的新一代AVRISP下载器:AT AVR ISP mkII下载器,具备USB接口,ISP功能及性能非常不错。

· 支持的软件
AT AVR dragon
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的调试与烧写文件
(点击查看各类软件开发流程)

· 编程器功能
支持以下接口:
- ISP
- HVSP
- PP
- JTAG

· 仿真器功能
支持以下接口:
- JTAG
- debugWIRE

· 支持的器件列表


支持的ATMEGA型号(点击图片放大)     支持的ATTINY型号(点击图片放大)     支持的其它AVR型号(点击图片放大)

名词解析:
ISP:在线编程(串行编程);
HVSP:高压编程;
PP:并行编程;
JTAG:JTAG仿真/JTAG编程;
dW:debugWire仿真;

说明:AVR Dragon编程器支持AVR的所有编程方式。同时,它支持FLASH ROM为32K内的部分AVR的全功能仿真,但不支持某些AVR型号,请注意!

· 与PC机的连接接口
- USB(虽然目标板可使用USB供电,但不推荐,容易损坏AVR DRAGON)

· 与目标板的连接接口
- ATMEL指定JTAG_10PIN标准接口(使用JTAG10PIN适配线)
- ATMEL指定ISP_6PIN标准接口(使用ISP6PIN适配线)
- ATMEL指定ISP_10PIN标准接口(使用ISP6PIN转ISP10PIN适配线)
- 用户自定义JTAG接口(使用彩色10PIN散头适配线)
- 用户自定义ISP接口(使用彩色6PIN散头适配线)

以下是AVR Dragon详细资料:
www.atmel.com/avrdragon

特别注意:用户电脑必须可靠接地,否则可能造成AVR DRAGON的损坏。


产品图片

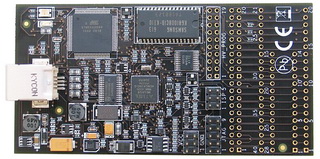

正面裸照 ^_^(点击图片放大)
上图的标注1-4分别为: 1.JTAG接口   2.ISP_6PING接口   3.高压编程接口   4.电源接口

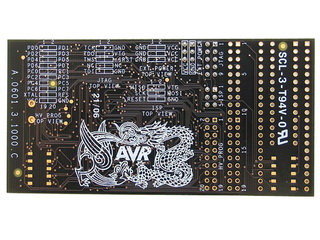

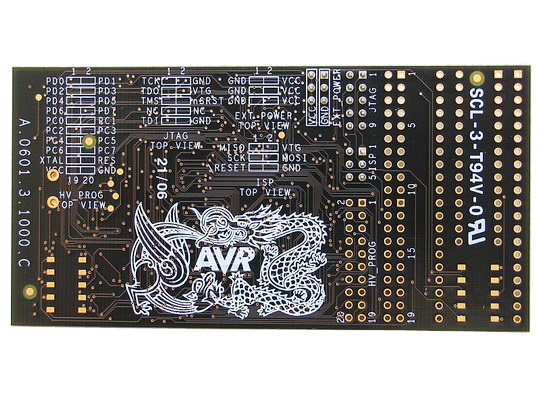

AVR DRAGON背面裸照,纹了条龙还有凤,中国味道 ^_^(点击图片放大)

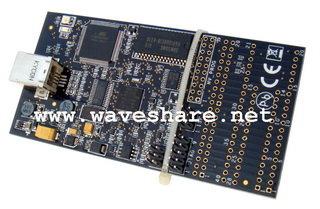

AVR DRAGON侧面裸照(点击图片放大)

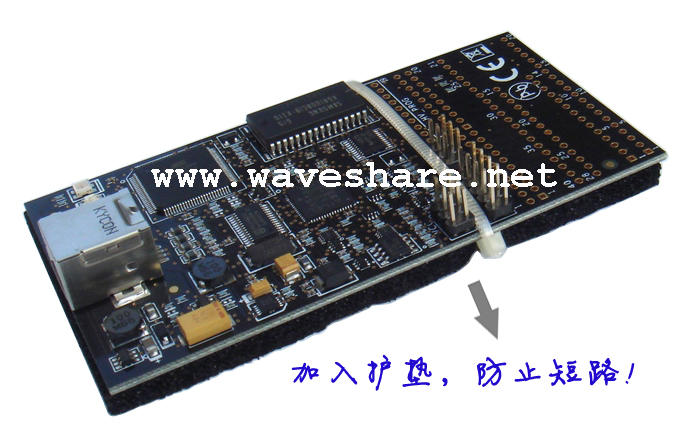

AVR DRAGON原厂出厂时为裸板,而我们出厂的时候为它的底部加上护垫(点击图片放大)

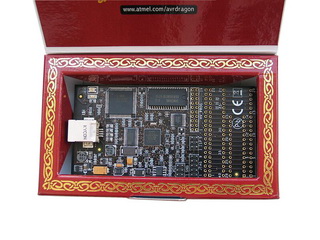

AVR DRAGON放在配套的盒子里(点击图片放大)


硬件接口

问:AVR的JTAG接口是如何定义的?
答:我来告诉你!(点击查看)

· 兼容JTAG标准接口
目标板具备JTAG标准接口,使用引出的10PIN连接线直接连接目标板即可。
下面是接口图:


JTAG接口(AVR仿真器连接线直接接入)

· 支持用户自定义JTAG接口
目标板的JTAG接口为非标准排列,使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的JTAG接口需要根据实际情况而定。这时,使用彩色散头适配线即可。

问:AVR的ISP接口是如何定义的?
答:我来告诉你!(点击查看)

· 标准 6-PIN ISP接口
目标板具备标准 6-PIN ISP接口,使用引出的6PIN连接线直接连接目标板即可。
下面是接口图:


6-PIN ISP接口

· 标准 10-PIN ISP接口
目标板具备标准 10-PIN ISP接口,使用ISP6PIN转ISP10PIN适配线连接目标板即可。
下面是接口图:


10-PIN ISP接口

· 支持用户自定义ISP接口
目标板的ISP接口为非标准排列,使用使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的ISP接口需要根据实际情况而定。这时,使用彩色散头适配线即可。


配置清单

ATMEL仅提供AT AVR DRAGON 编程板,但为方便您的开发,我们专门赠送实用配件,详细配置列表如下:

标准配置
品名规格 数量
原装 AT AVR DRAGON 编程板(经测试,加入护垫) 1 套

除原包装外,特赠的配件
【除原包装外,我们特别提供“AT AVRISP MKII编程器配件”,方便您开发使用】
品名规格 数量
USB连接线 1 条
JTAG10PIN适配线 (点此查看) 1 条
ISP6PIN适配线 (点此查看) 1 条
ISP6PIN转ISP10PIN适配线 (点此查看) 1 条
JTAG10PIN散头适配线 (点此查看) 1 条

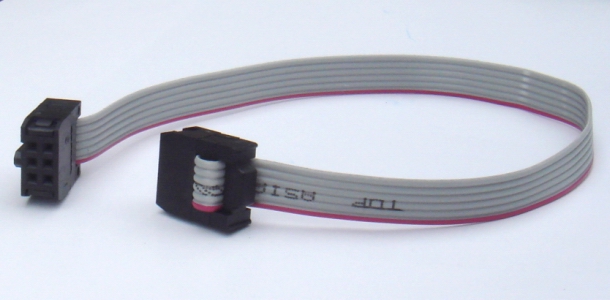

ISP6PIN散头适配线 (点此查看) 1 条
产品保修卡 (点此查看) 1 份
微雪电子AVR开发资料光盘(送AVR示例程序、软件教程、开发资料) (点此查看) 1 张
