AT AVRISP MKII

主要参数
型号 AT AVRISP MKII(尊贵版)
规格
品牌 ATMEL
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 470 465 462 460
含5%普税 493.5 488.25 485.1 483
含17%增税 549.9 544.05 540.54 538.2
主要参数
型号 AT AVRISP MKII(经济版)
规格
品牌 ATMEL
备注
价格表
对应数量 @1set @2set @3set @4set
不含税 440 435 432 430
含5%普税 462 456.75 453.6 451.5
含17%增税 514.8 508.95 505.44 503.1








本产品已停售。 可选用USB AVRISP XPII替代

  出厂固件支持AVR Studio 5,可更新为支持AVR Studio 6或AVR Studio 4!
网购直销,加送更多配件!

产品简介

ATMEL推出的新一代AVRISP下载器:AT AVR ISP mkII下载器,具备USB接口,ISP功能及性能非常不错。

· 支持的软件
AT AVR ISP MKII下载器
- 直接支持AVRStudio、WINAVR(GCC)
- 支持IAR、ICCAVR、CVAVR等生成的烧写文件
(点击查看各类软件开发流程)

· 支持的器件
AT AVR ISP MKII下载器
- 支持所有带ISP接口的AVR(主流的AVR都带有ISP接口)
- 支持具备PDI接口的ATxmege系列
- 支持具备TPI接口的AVR

截止2011年12月最新的版本为AVR Studio 5,以下器件均能在此版本下烧写程序

ISP   ATmega系列
ATmega128 ATmega1280 ATmega1281 ATmega1284 ATmega1284P ATmega128A ATmega16 ATmega162 ATmega164A ATmega164P ATmega164PA ATmega165 ATmega165A ATmega165P ATmega168 ATmega168A ATmega168P ATmega168PA ATmega169 ATmega169A ATmega169P ATmega169PA ATmega16A ATmega16HVB ATmega16U2 ATmega16U4 ATmega2560 ATmega2561 ATmega32 ATmega324A ATmega324P ATmega324PA ATmega325 ATmega3250 ATmega3250A ATmega3250P ATmega325A ATmega325P ATmega328 ATmega328P ATmega329 ATmega3290 ATmega3290A ATmega3290P ATmega329A ATmega329P ATmega329PA ATmega32A ATmega32C1 ATmega32HVB ATmega32M1 ATmega32U2 ATmega32U4 ATmega32U6 ATmega48 ATmega48A ATmega48P ATmega48PA ATmega64 ATmega640 ATmega644 ATmega644A ATmega644P ATmega644PA ATmega645 ATmega6450 ATmega6450A ATmega6450P ATmega645A ATmega645P ATmega649 ATmega6490 ATmega6490A ATmega6490P ATmega649A ATmega649P ATmega64A ATmega64HVE ATmega8 ATmega8515 ATmega8535 ATmega88 ATmega88A ATmega88P ATmega88PA ATmega8A ATmega8HVD ATmega8U2
  ATtiny系列
ATtiny12 ATtiny13 ATtiny13A ATtiny15 ATtiny167 ATtiny2313 ATtiny2313A ATtiny24 ATtiny24A ATtiny25 ATtiny26 ATtiny261 ATtiny261A ATtiny4313 ATtiny43U ATtiny44 ATtiny44A ATtiny45 ATtiny461 ATtiny461A ATtiny48 ATtiny84 ATtiny85 ATtiny861 ATtiny861A ATtiny88
  其它型号
AT90CAN128 AT90CAN32 AT90CAN64 AT90PWM2 AT90PWM216 AT90PWM2B AT90PWM3 AT90PWM316 AT90PWM3B AT90USB1286 AT90USB1287 AT90USB162 AT90USB646 AT90USB647 AT90USB82
PDI   ATxmega系列
ATxmega128A1 ATxmega128A1_revD ATxmega128A1U ATxmega128A3 ATxmega128D3 ATxmega16A4 ATxmega16D4 ATxmega192D3 ATxmega256A3 ATxmega256A3B ATxmega256D3 ATxmega32D4 ATxmega64A1 ATxmega64A3 ATxmega64D3
TPI   ATtiny系列
ATtiny10 ATtiny20 ATtiny4 ATtiny40 ATtiny5 ATtiny9

 支持低压器件:支持上述器件相应的低压型号(例如后缀带“L”、“V”的AVR:ATmega16L、ATmega48V)
 新器件不断增加中......

· 功能、性能
AT AVR ISP MKII下载器
- 编程功能:可烧写FLASH ROM、EEPROM、熔丝位、加密位等功能。
- 极速编程:开发效率大大提高!
采用USB芯片PDIUSBD12,解决了使用串口低速的瓶颈。

下载器 烧写12K程序,带校验
AVRISP 5.5S@926K(AVRISP设置为高速926K)
AVRISP mkII 2.5S@1M(AVRISP mkII设置为中速1M)

说明:
(1)程序越大,编程绝对时间越长,但相对时间则越短,这是起始命令,PC反应速度等因素导致的。
(2)以上测试基于AVR,若用于烧写51型号,则烧写速度较低。
(3)几乎所有AVR MCU出厂时的时钟源使用的是内部1M振荡源,而下载器的下载速度必须低于AVR MCU时钟源的1/4,也就是必须低于250K。初次接入PC机,请根据AVR的实际时钟源,设置相应的烧写速度。对于具备高速时钟源的AVR,如ATMEGA168-20AU若时钟源设置为20M,可采用4M烧写速度,2秒写完16K FLASH ROM!极速烧写体验!

· 采用USB接口连接PC机
AT AVR ISP MKII下载器
- 采用PDIUSBD12,实现高速的USB通信。

· 与目标板的连接接口
AT AVR ISP MKII下载器
- ATMEL指定的ISP 6-PIN标准接口
- ATMEL指定的ISP 10-PIN标准接口(使用ISP 6-PIN转ISP 10-PIN适配线)
- 用户自定义ISP接口(使用彩色散头适配线)

· 固件可升级
日后,ATMEL将会推出更多AVR型号,亦会将新的器件型号添加入AVRStudio的器件支持列表,当您在未来开发中需要使用最新的型号,升级AVRStudio,升级固件程序,便得以支持新的型号!

· USB供电
当使用USB连接PC机时,调试器自身由USB供电,但不对外供电(目标板则需要供电)!

原装AT AVRISP mk2下载器详细资料:
1) AVRISP User Guide
2) AVR069: AVRISP mkII Communication Protocol

原装AT AVRISP mk2下载器更多详细资料请查看:
http://www.atmel.com/dyn/products/tools_card.asp?tool_id=3808

产品图片

AT AVRISP MKII产品外观图

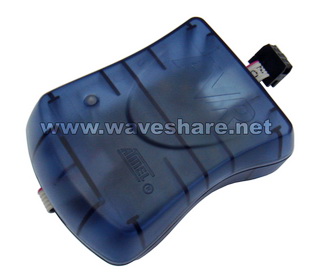

AVRISP-mkII主机图

AVRISP-mkII包装盒

AVRISP-mkII盒内图

AVRISP-mkII整套配件图

硬件接口

问:AVR的ISP接口是如何定义的?
答:我来告诉你!(点击查看)

问:AVR的PDI接口是如何定义的?
答:我来告诉你!(点击查看)

· 兼容PDI_6PIN标准接口
目标板具备PDI_6PIN标准接口,使用引出的连接线直接连接目标板即可。
下面是接口图:


PDI_6PIN接口

· 兼容ISP_6PIN标准接口
目标板具备ISP_6PIN标准接口,使用引出的连接线直接连接目标板即可。
下面是接口图:


ISP_6PIN接口

· 兼容ISP_10PIN标准接口
目标板具备ISP_10PIN标准接口,使用ISP_6PIN转ISP_10PIN适配线连接目标板即可。
下面是接口图:


ISP_10PIN接口

说明:ISP接口兼容ATMEL指定的ISP_10PIN标准接口,但不输出ISP的PIN4 “GND”,它对应JTAG的PIN4为“VCC”。 这样,若您的目标板采用ATMEL指定的标准接口依然可以正常连接,但改进后,带来以下优点:ISP错插入MCU的JTAG接口,不会导致烧器件(需要目标板的JTAG、ISP接口做相关处理)。

· 支持用户自定义ISP和PDI接口
目标板的ISP接口或PDI接口为非标准排列,使用使用彩色散头适配线连接目标板即可。
由于电路板的布板空间不足或特殊设计等因素,用户板的ISP接口需要根据实际情况而定。这时,使用彩色散头适配线即可。

产品选型

型号 ISP-6PIN ISP-10PIN ISP自定义 连接到计算机 烧写速度 支持AVR Studio
USB AVRISP PL 通过适配线 直接支持 通过适配线 USB TO COM (PL2303TA) ★★★ 4及以下
AT AVRISP - 直接支持 - 串口 ★★★ 4及以下
USB AVRISP XPII 直接支持 通过适配线 通过适配线 USB(PDIUSBD12) ★★★★★ 4/5/6/7
AT AVRISP MKII 直接支持 通过适配线 - USB(PDIUSBD12) ★★★★★ 4/5/6/7

配置清单

  1. AVRISP-mkII 主机 x 1
  2. USB连接线 x 1
  3. AVR转接线 ISP-6PIN转ISP-10PIN (独家赠送配件) x 1

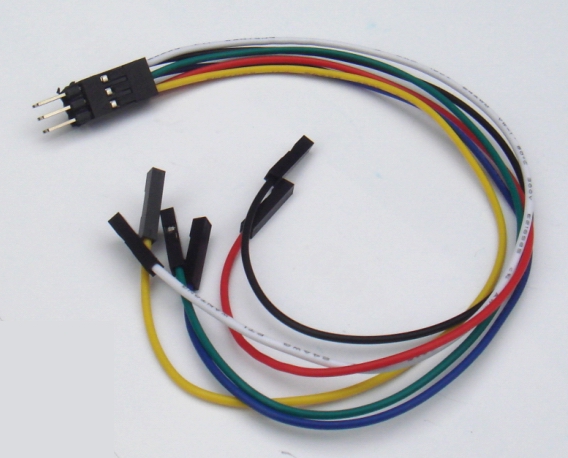

  4. 杜邦线 散头 6PIN转自定义(独家赠送配件) x 1
  5. 资料光盘 x 1
