AT89C2051

订购信息

型号 封装 在线定购
AT89C2051-24PC(查看) PDIP20
AT89C2051-24PU(查看) PDIP20
AT89C2051-24SC(查看) SOIC20
AT89C2051-24SU(查看) SOIC20

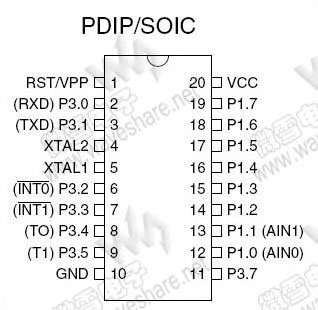

引脚布局

(点击图片看大图)
技术资料—— AT89C2051 PDF技术资料

AT89C2051 概述



   AT89C2051是一个低电压,高性能CMOS 8位单片机,片内含2k bytes的可反复擦写的只读Flash程序存储器和128 bytes的随机存取数据存储器(RAM),器件采用ATMEL公司的高密度、非易失性存储技术生产,兼容标准MCS-51指令系统,片内置通用8位中央处理器和Flash存储单元,功能强大AT89C2051单片机可为您提供许多高性价比的应用场合。
  AT89C2051是一个功能强大的单片机,但它只有20个引脚,15个双向输入/输出(I/O)端口,其中P1是一个完整的8位双向I/O口,两个外中断口,两个16位可编程定时计数器,两个全双向串行通信口,一个模拟比较放大器。
  同时,AT89C2051的时钟频率可以为零,即具备可用软件设置的睡眠省电功能,系统的唤醒方式有RAM、定时/计数器、串行口和外中断口,系统唤醒后即进入继续工作状态。省电模式中,片内RAM将被冻结,时钟停止振荡,所有功能停止工作,直至系统被硬件复位方可继续运行。
AT89C2051 参数
AT89C2051 基本参数
FLASH (Kbytes)   2
RAM (Bytes)   128
最大频率 (MHz)   24
Vcc (V)   2.7-6.0
AT89C2051 其他特性
I/O引脚   15
UART   1
AT89C2051 封装类型
PDIP20
SOIC20

AT89C2051 特性

  • 兼容MCS51指令系统
  • 2k可反复擦写(>1000次)Flash ROM
  • 15个双向I/O口
  • 6个中断源
  • 两个16位可编程定时/计数器
  • 2.7-6.V的宽工作电压范围
  • 时钟频率0-24MHz
  • 128x8bit内部RAM
  • 两个外部中断源
  • 两个串行中断
  • 可直接驱动LED
  • 两级加密位
  • 低功耗睡眠功能
  • 内置一个模拟比较放大器
  • 可编程UARL通道
  • 软件设置睡眠和唤醒功能
